Optotelekomunikacyjne kable stacyjne w ścisłej tubie wielowłóknowe

YOTKS, NXOTKS, NYOTKS

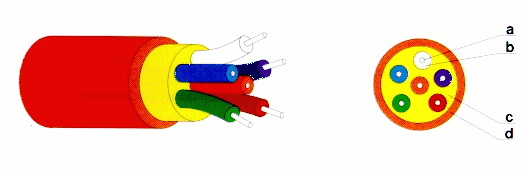

Budowa

włókno optyczne: jednomodowe J lub jednomodowe z przesuniętą dyspersją Jp, wielomodowe G/50 lub wielomodowe G/62,5.
tuba: ścisła 0.9mm.
włókna: aramidowe w ośrodku.
powłoka kabla: polwinitowa (nierozprzestrzeniająca płomienia).

Wykonanie opcjonalne
Opcja 1 - powłoka kabla bezhalogenowa.
Opcja 2 - powłoka kabla polwinitowa uodporniona na palenie.

Rodzaje kabli
YOTKS - optotelekomunikacyjny kabel (OTK) stacyjny (S) (ścisła tuba) wielowłóknowy o zewnętrznej powłoce polwinitowej(Y) nierozprzestrzeniającej płomienia.
NXOTKS - optotelekomunikacyjny kabel (OTK) stacyjny (S) (ścisła tuba) wielowłóknowy o zewnętrznej powłoce bezhalogenowej (NX).
NYOTKS - optotelekomunikacyjny kabel (OTK) stacyjny (S) (ścisła tuba) wielowłóknowy o zewnętrznej powłoce polwinitowej(NY) uodpornionej na palenie.

Zastosowanie
Kable są przeznaczone do transmisji sygnałów cyfrowych i analogowych w całym paśmie optycznym, wykorzystywanym we wszystkich systemach transmisji: danych, głosu i obrazu, stosowanych w teleinformatycznych sieciach lokalnych.
Kable są przystosowane do:
-układania w pomieszczeniach zamkniętych

Własności użytkowe
Kable stacyjne w ścisłych tubach są:

w pełni dielektryczne,
odporne na zakłócenia elektromagnetyczne,
giętkie i łatwe w montażu,
mogą być układane w pobliżu instalacji elektrycznych,
nadają się do oprawiania w złączach każdego standardu.

Zewnętrzna powłoka kabli jest wykonana z materiałówtrudnopalnych, noże być jednocześnie bezhalogenowa.

Nadruk metryczny oraz oznakowanie kabla są naniesione na powłoce. Można zamówić inne oznakowanie.

Promień zaginania:
- jednokrotnego 10 x średnica zewnętrzna
- wielokrotnego 20 x średnica zewnętrzna

Zakres temperatur:
- instalacji i montażu: -5^oC - +50^oC
- transportu i przechowywania: -30^oC - +60^oC
- pracy: -20^oC - +50^oC

Barwy ścisłych tub:

czerwona	zielona	niebieska	naturalna lub biała
fioletowa	pomarańczowa	szara	żółta
brązowa	różowa	czarna	turkusowa

Barwa powłoki polwinitowej

żółta	kable jednomodowe (J)
czerwona	kable jednomodowe o przesuniętej dyspersji (JP)
pomarańczowa	kable wielomodowe (G/50)
zielona	kable wielomodowe (G/62.5)

Charakterystyka kabli

Liczba włókien w kablu Średnica ścisłej tuby
[mm] Średnica zewnętrzna maxsymalna
[mm] Masa kabla
[kg/km] Dopuszczalna siła rozciągająca
[N] Minimalny promień zginania
[mm] Standardowa długość fabrykacyjna
[m]

4 0,90^+0,5_-0,1 5,0 30 1200 100 500 +/- 5

6 5,0 30 1200 100

8 5,0 40 1600 100

12 6,0 40 1600 120

Do spisu treści

Strona z serwisu Sławomira Pastuszki.

Liczba włókien w kablu	Średnica ścisłej tuby [mm]	Średnica zewnętrzna maxsymalna [mm]	Masa kabla [kg/km]	Dopuszczalna siła rozciągająca [N]	Minimalny promień zginania [mm]	Standardowa długość fabrykacyjna [m]
4	0,90^+0,5_-0,1	5,0	30	1200	100	500 +/- 5
6		5,0	30	1200	100
8		5,0	40	1600	100
12		6,0	40	1600	120
