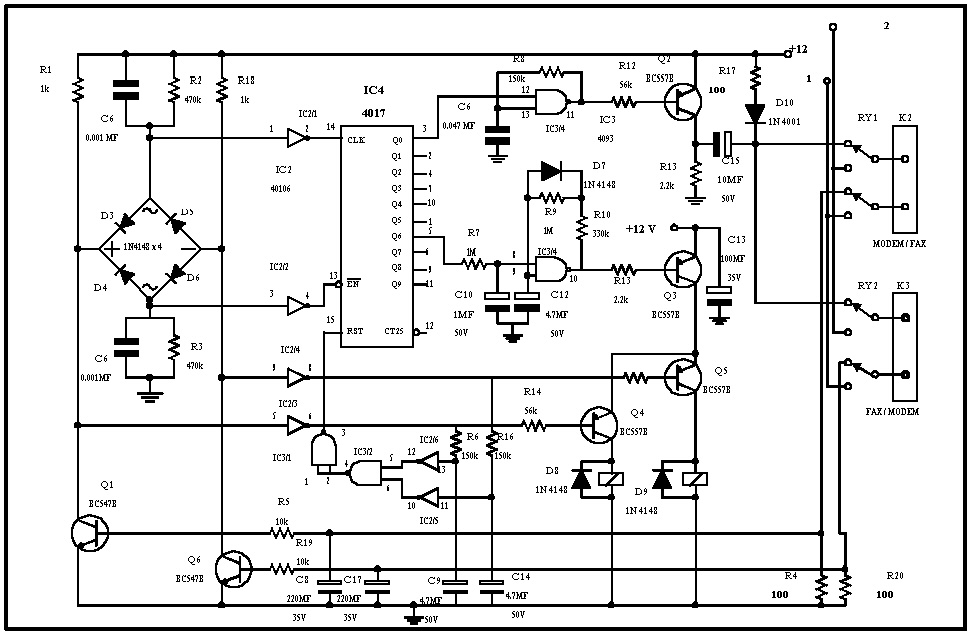

วงจรการทำงานประกอบด้วยวงจรกำเนิดพัลส์ 2 ชุด คือ IC3/4 จะกำเนิดไดอัลโทนความถี่ประมาณ 450 HZ
และIC 3/3 กำเนิดพัลส์ความถี่ประมาณ 1 HZ เพื่อสร้างสัญญาณกระดิ่ง  โครงการนี้จะทำงานได้กับเครื่อง FAX ที่เป็น
ระบบพัลส์ เท่านั้น โดย IC นับจะนับจำนวนพัลส์ของตัวเลขต้นทาง ซึ่งภายในวงจรเซตของการนับพัลส์เพื่อให้ขับสัญญาณ
กระดิ่งที่หมายเลข  " 6 "  ซึ่งเมื่อหมุนโทรศัพท์หมายเลข  6 ก็จะให้พัลส์  6  ลูกออกมาปรากฏที่  Q1  หรือ  Q6  พัลส์ที่
ป้อนจะเข้าสู่ขานาฬิกา ของ IC4 ผ่านทาง ไดโอด  D3  หรือ  D5  ทำให้เกดของ IC 3/4  ซึ่งมีอีนาเบิลอยู้นั้นหยุดทำงาน
ทำให้เกิดเสียงไดอัลโทนเงียบลงเมื่อ  IC  นับได้ถึง  6  ครั้ง  จะมีสัญญาณเอาต์พุทของการนับไปปรากฏที่เอาท์พุท  Q6
หรือขา 5 ของ IC4 ซึ่งต่ออยู่กับวงจรกำเนิดพัลส์ทางเอาต์พุตความถี่ประมาณ 1 HZ  ออกมาขับ Q3  ผ่านทาง Q4 หรือ
Q5 ทำให้หน้าสัมผัสของริเลย์ RY1หรือ RY2 ตัดต่อสัญญาณกระดิ่งให้ปรากฏในไลน์โทรศัพท์ในอัตรา 2 ครั้งต่อวินาที
ไปเรื่อย ๆ จนกว่าจะมีการยกสายตอบรับขึ้นมาแรงดันของสัญญาณกระดิ่งนี้จะมีค่าประมาณ 30 VAC จากหม้อแปลง T1
