เครื่องวัดค่า G ( Measuring G )

หลักการ

ในการทำวงจรเครื่องวัดค่า G นั้นคือใช้หลักการเดียวกับแรงดึงดูดของโลกโดยนำวงจรนี้ไปใช้งานในส่วนการ วัดค่าของที่ตกของวัตถุ

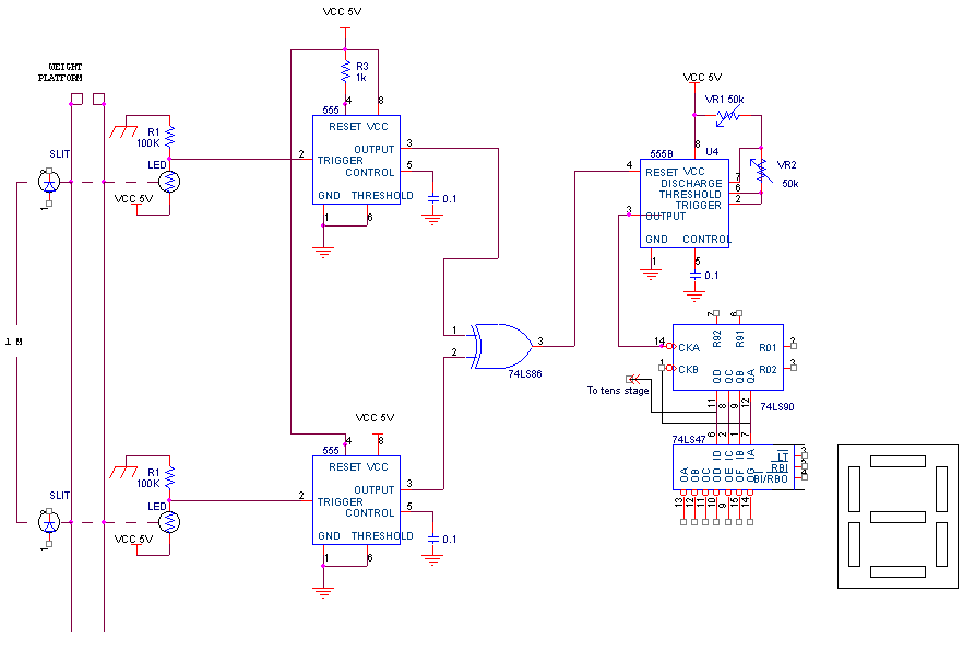

รูปวงจรเครื่องวัดค่า G

การทำงาน

การทำงาน เริ่มต้นการทำงานเมื่อวัตถุตกผ่านเซ็นเซอร์ตัวบนทำให้เกิดแรงดันประมาณ 0.4 V ปรากฎที่ขา 2 IC 555 (1) ทำให้ OUTPUT ที่ขา 3 จ่ายไซเคิล + ไปเข้าที่ขา IC 7486 IC 7486 จะเปรียบเทียบ Logic ระหว่าง IC 555 (1) กับ 2 ถ้ามีผลLogic ต่างกัน จะส่ง OutPut (1) ไปที่ขา4 IC 555 (3) ทำให้วงจรผลิต Clock ทำงาน Out ออกขา 3 IC 555 (3) จ่ายสัญญาร Clock เข้าวงจรนับ 10 และแสดงผล ด้วย IC 7447 ขับ 7 Segment เมื่อวัตถุตัดผ่านเซ็นเซอร์ตัวที่ 2 ทำให้ IC 555 (2) ทำงานจ่าย Clock ( คลื่นพัลล์ ) บวกไปเข้า IC 7486 ทำให้เกิดเป็น สภาวะ Logic เดียวกันคือ 1 ทั้งคู่ ทำให้ได้ OutPut เป็น Logic 0 ไปเข้า IC 555 (3) ทำให้หยุดทำงาน จึงทำให้ไม่จ่าย Clockไปที่วงจรนับทำให้วงจรนับหยุดนับและค่าคงที่แสดงผลปัจจุบันไว้เราก็สามารถอ่านค่าของตัวเลขที่ปรากฎ ไปคำนวณหาค่า G ค่อไป เซนเซอร์ อินฟราเรทใช้เปลี่ยนแปลงค่า เมื่ออินฟราเรทส่งแสงมาที่ตัวรับจะทำให้ความต้านทานในตัวรับลดลงถ้าแรงมีความเข้มมากทำให้ความต้านทานลดลงมาก ถ้าความเข้มน้อยความต้านทานเพิ่มขึนแล้วนำไปต่อกับวงจรแบ่งแรงดันกับความต้ารทานปรับค่าได้ เพื่อจะได้สามารถ ปรับระดับการเปลี่ยนแปลงแรงดัน OutPut ที่ตกคร่อม VR ที่นำไปใช้งานได้ วงจรผลิต Clock ใช้ IC 555 เป็นตัวผลิต Clock Ic 555 จะทำงานเมื่อขา 2 เป็น 0 7486 เปรียบเทียบ เมื่อเหมือนกับ Out 0 ต่างกันจะ Out 1 Ic 555 จะทำงานเมื่อขา 4 เป็น 1 และหยุดทำงานเมื่อขา 4 เป็น 0 ทำงานผลิต Clock วงจรนับ 7490 เป้นวงจรนับ 10 และส่งขา Binaryไปเข้า 7447 เพื่อขับ 7 Segment

การออกแบบ

วัตถุผ่านเซนเซอร์ตัวบนทำให้วงจรนับทำงานและเมื่อวัตถุผ่านเซนเซอร์ตัวล่างทำให้วงจรนับหยุดทำงาน รูป เครื่องวัดค่า G ( Measuring G )

ผลการดำเนินการ

ในการทำเครื่องวัดค่า G ทางด้าน Hard Ware วงจรที่ออกแบบไว้ได้นำมาลงแผ่นปริ๊นซ์อเนกประสงค์ปัญหาที่เกิดในการทำ วงจรนับค่า G คือในส่วนของตัวเซนเซอร์นั้นตัวเซนเซอร์มีการปรับแต่งที่ลำบากและในส่วนของ 7 Segmet นั้นในช่วงของการทดลองวงจรช่วงแรกนั้นตัว 7 Segment ที่แสดงออกมานั้นได้ค่าที่ไม่สมบูรณ์จึงต้องทำการปรับแต่ง จนทำให้ค่าที่ได้ออกมาตรงตามค่าที่ออกมาแสดงที่สมบูรณ์

สรุป

ในการทำวงจรเครื่องวัดค่า G นั้นใช้หาค่าแรงโน้มถ่วงของโลกว่าน้ำหนักของวัตถุมีผลต่อแรงโน้มถ่วงอย่างไรและได้เข้าใจถึง การออกแบบวงจรเซนเซอร์และวงจร Couter ได้ดียิ่งขึ้น

บรรณานุกรม

V Gopalakrishnan
National Aerospace Laboratories
Bangalore
india
C46
April 1999 ELECTRONICS WORLD
