ΣΤΑΘΕΡΟΠΟΙΗΤΗΣ ΤΑΣΕΩΣ
![](diagrammata/lm317voltreg.gif)
ΜΙΚΡΟΣ ΕΝΙΣΧΥΤΗΣ
![](diagrammata/amp.gif)

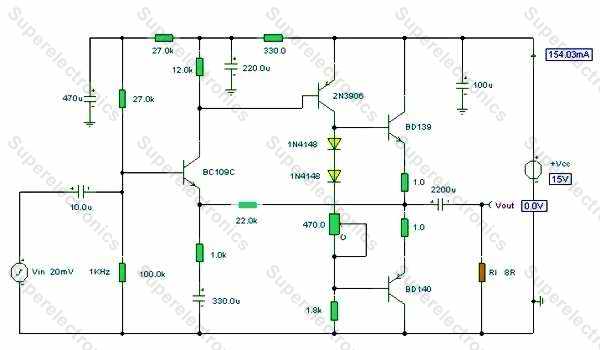

2 WATT AUDIO ΕΝΙΣΧΥΤΗΣ
![](diagrammata/2wamp.jpg)

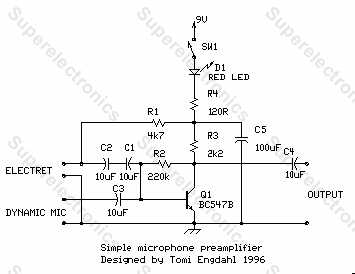

ΑΠΛΟΣ ΠΡΟΕΝΙΣΧΥΤΗΣ ΜΙΚΡΟΦΩΝΟΥ
![](diagrammata/micamp.gif)
Λίστα Υλικών
R1 4.7 kohm
R2 220 kohm
R3 2.2 kohm
R4 120 ohm
C1..C4 10 uF 16V electrolytic
C5 100 uF 16V electrolytic
D1 Red LED
Q1 BC547B
SW1 on/off switch
ΕΛΕΓΧΟΣ ΠΟΛΙΚΟΤΗΤΑΣ
R1: 1K 1/4W Resistor
D1: Green LED
D2: Red LED
D4, D5, D6, D7: 1N4001 Silicon Diode
1N4004, 1N4005, 1N4007
MISC: Board, Wire, Case, Probes
ΠΡΟΕΝΙΣΧΥΤΗΣ ΜΙΚΡΟΦΩΝΟΥ
![](diagrammata/preamplmicroph.gif)
![](diagrammata/amplm383.jpg)
![](diagrammata/led2.gif)
Εξαρτήματα για LED220Volt
C1: 0,5μF / 600V (Πυκνωτής)
R1: 1ΚΩ 1/4W (Αντίσταση)
D1: 1N4006 (Δίοδος)
D2: Led (Δίοδος Led)
|
