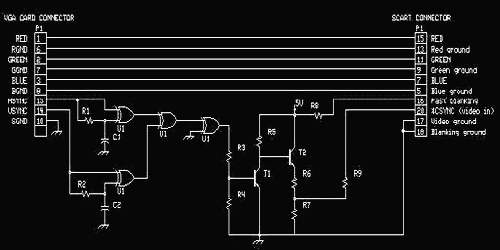

Aυτό είναι ένα κύκλωμα μετατροπέας από VGA σε TV SCART σύνδεση. Δέχεται τα σήματα από την έξοδο της κάρτας VGA , τα μετατρέπει σε συνδυασμό RGB+composite sync και στην συνέχεια τα οδηγεί στον συνδετήρα SCART.(Περισσότερα εδώ...)





21 Pin SCART (EURO) Connector

Pin

Name

Description

Signal Level

Impedance











1

AOR

Audio Out Right

0.5 V rms

<1k ohm

2

AIR

Audio In Right

0.5 V rms

>10k ohm

3

AOL

Audio Out Left + Mono

0.5 V rms

<1k ohm

4

AGND

Audio Ground





5

B GND

RGB Blue Ground





6

AIL

Audio In Left + Mono

0.5 V rms

>10k ohm

7

B

RGB Blue In

0.7 V

75 ohm

8

SWTCH

Audio/RGB switch / 16:9,

High (9.5-12V) AVmode
Low (0-2V) TVmode





9

G GND

RGB Green Ground





10

CLKOUT

Data 2: Clockpulse Out, used in the 80"s by old videotapes





11

G

RGB Green In

0.7 V

75 ohm

12

DATA

Data 1: Data Out (Unavailable ??)





13

R GND

RGB Red Ground





14

DATAGND

Data Ground, remote control, wired and used by old videotape recorders





15

R

RGB Red In / Chrominance

0.7 V (Chrom.: 0.3 V burst)

75 ohm

16

BLNK

(Synchronizing-In)  Blanking Signal, fast switch (1-3v)

1-3 V=RGB, 0-0.4 V=Composite

75 ohm

17

VGND

Composite Video Ground





18

BLNKGND

(Synchronizing-Ground)  Blanking Signal Ground - ground





19

VOUT

Composite Video Out

1 V

75 ohm

20

VIN

Composite Video In / Luminance

1 V

75 ohm

21

SHIELD

Ground/Shield (Chassis)







S-VIDEO

The picture to the left is the female connector (on the peripheral) from the outside.

Pin

Signal

Comment



1

Ground (Luminance)



2

Ground (Chroma)



3

Luminance (Y)



4

Chroma (C)





USB CONNECTOR

Standard USB connector pinout

Pin

Function (host)

Function (device)



1

VBUS (4.75–5.25 V)

VBUS (4.4–5.25 V)

2

D−

D−

3

D+

D+

4

Ground

Ground



Mini USB connector pinout

Pin

Function

1

VBUS (4.4–5.25 V)

2

D−

3

D+

4

ID

5

Ground
