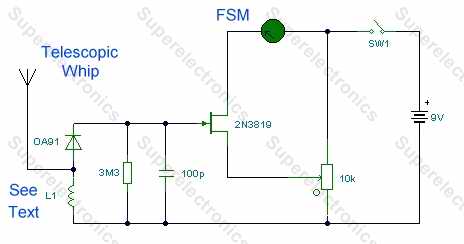

Field Strength Meter, VHF Band
|
This circuit measures radio field strength by converting the signal to DC and amplifying it. This field strength meter was designed for VHF frequencies in the range 80 - 110 MHz. The coil, L1 is 4 to 6 turns of 20swg wire air spaced wound on a quarter inch former or similar. Alternatively you can use an an inductor of value 0.15 - 0.35uH.
Sensitivity is not as good as I would have liked, but a 36mW FM transmitter will deflect the needle from around 12 to 15 inches. A higher power transmitter will give higher readings from across a room.
The meter used was a signal meter with FSD of 250uA. Lower FSD meters will offer greater sensitivity. The FET used here is a general purpose 2N3819. A small telescopic whip is used to receive the incoming RF signal. This is rectified and converted to DC by the 100pF capacitor, OA91 diode, and the 3.3 meg resistor. The 10k preset is used to adjust the meter for a zero deflection with no signal. It also sets the bias of the FET.
Reference : Circuit Exchange International
|

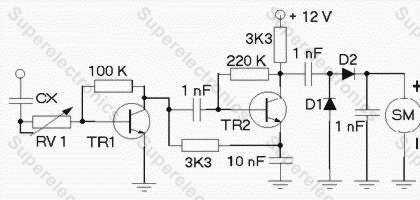

S-METER
TR1: BF494, TR2: BC547, D1-D2: AA119,OA90, SM: 100μΑ, Cx:
10-220pF, RV1: 100K
ΤΕΧΝΗΤΟ ΦΟΡΤΙΟ
Το τεχνητό φορτίο είναι ένα απλό κύκλωμα, ιδιαίτερα χρήσιμο για τη ρύθμιση ενός
πομπού. Συνδέεται στην έξοδο του πομπού, αντί της κεραίας. Με αυτόν τον τρόπο η
ισχύς εξόδου του πομπού απορροφάται όλη από το ωμικό φορτίο σαν να ήταν αυτό η
τέλεια κεραία. Επειδή η προσαρμογή είναι τέλεια, γνωρίζοντας από πριν ότι το
φορτίο μας είναι 50 Ω, δεν πρέπει να δημιουργούνται στάσιμα κύματα και μπορούμε
να ρυθμίσουμε τον πομπό για να επιτύχουμε τη μέγιστη απόδοση ισχύος στις
ιδανικές συνθήκες. Η κατασκευή του θα πρέπει να γίνει
με ομοιόμορφο τρόπο και να τοποθετηθεί σε ευρύχωρο μεταλλικό κουτί.
Λειτουργεί αποτελεσματικά σε συχνότητες από MW
μέχρι και τα VHF και για ισχύ μέχρι 40Watt.
