เขียนแปลนพื้นชั้นล่างเมื่อมีระเบียงชั้นสองต้อง (หาคำตอบจากคำอธิบาย)

                           ขณะดูแบบไม่ว่าจะดูเพื่อการก่อสร้างหรือดูเพื่อประมาณการ  เรามีการเผลอดูข้ามจุดที่มีระเบียงเหนือ
พื้นนั้น ๆ ดังในภาพ เนื่องจากไม่ได้เขียนระบุไว้ว่า

แนวระเบียงเหนือพื้น ไม่เฉพาะระเบียงหากมี คาน หรือโครงสร้างใด ๆเราก็ระบุได้เช่นกัน การเขียนระบุดังในภาพจะทำให้การดู
แบบสะดวก ง่ายต่อการจดจำ
                           มีเรื่องจริงเกิดขึ้นแล้วจากเทคนิคที่กล่าวไปข้างต้น  สถาปนิกออกแบบบ้านสองชั้นอยากโชว์การออกแบบ
ว่ามีห้องน้ำภายในซอกห้องนอนเพื่อประหยัดเนื้อที่ แต่ลืมไปว่าบริเวณตรงนั้นมีชานพักบันไดอยู่ งานนี้เจ้าของบ้านค่อนข้างเก่ง
เรื่องการดูแบบ ถามว่าต้องคลานเข้าห้องน้ำเหรอ (เพราะระดับชานพักจะต่ำกว่าประตูมาก)  เท่านั้นเองสถาปนิกท่านนี้หน้าชา
โยนความผิดไปให้ลูกน้อง

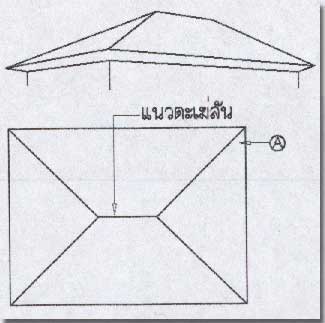

องศาที่แปลนหลัง

                                    หัวข้อนี้ดูแล้วอาจง่ายมากสำหรับช่างเทคนิคที่เขียนแบบชำนาญแล้ว แต่ช่างเทคนิคที่เป็นมือใหม่หัด
เขียน ผมว่าองศาที่แปลนหลังคาแบบ hiproof คงจะไม่เข้าใจอยู่บ้าง


1.  เมื่อเขียนแปลนหลังคาทำไมมุมที่มาบรร จบกันต้องเป็น 45 องศา ถ้าเป็นหลังคา hip   แบบสี่เหลี่ยม เส้นจะบรรจบกันโดยง่าย แต่ถ้าเป็นหลังคาที่ซับซ้อนก็จะต้องทำให้ตะ เฆ่รางและตะเฆ่สันมาบรรจบกันให้ได้ บางครั้ง เส้นลงตัวแล้วแต่ความเป็นจริงของกระเบื้อง ไม่ได้อีก 2.  เมื่อเขียนรูปตัดผ่านหลังคา องศาก็เป็นไปตามความสวยงามของรูปด้าน แต่ตัดผ่านตะเฆ่สันมันเอียงอยู่ แล้วจะเขียนกี่อง ศาล่ะ คำตอบคือ ให้นึกถึงความจริงคือมองไป ตรง ๆ เห็นอย่างไรก็เขียนไปอย่างนั้น นึก แบบนี้อาจง่ายแต่ถ้าลงมือเขียนจริงก็จะงงนิด หน่อย 3.   เมื่อทำ mockup  ยิ่งงงมากขึ้น เมื่อเราต้องตัดหลังคา ความผิดพลาดจะเกิดขึ้น ตรงนี้คือ แนวตะเฆ่สันจะเอียงในแนวทะแยง และเฉียงขึ้น งานนี้ต้องใช้สูตรคณิตศาสตร์ครับ

ทำความเข้าใจระดับที่บอกในแบบ



(ภาพรูปตัดแนว B ตัดจากรูปด้านบน) เคยเห็นผู้รับเหมาเถียงคอขึ้นเอ็นกับผู้ควบคุมงาน ไหม เพราะระดับที่บอกในแบบนี่แหละ เรามาทำ ความเข้าใจกันเลย ดูภาพนะครับ ตัวเลขที่บอกที่ชั้นล่างคือ  +1.40 และตัวเลขที่บอกที่ชั้นบนคือ +4.90 เมื่อเอาตัวเลขสองชุดนี้ลบกันก็จะได้ +3.50 เมตร ตัวเลขที่ได้คือ การก่อสร้างจริงต้องทำให้ผิวพื้นชั้นล่างกับ ผิวพื้นชั้นบนเมื่อเสร็จสิ้นการบุวัสดุแล้ว ต้องได้  3.50  เมตร วัสดุที่ทำโครงสร้างพื้นจะหนาเท่า ไหร่การก่อสร้างจริงต้องลบความหนานั้น ๆ รวมถึงผิวพื้นที่บุด้วยสำคัญเหมือนกันนะครับ  ถ้าระดับเกินไปแม้แต่ 1 เซนติเมตร เราก็ต้องไปเฉี่ลยขั้นบันไดให้ลงตัวด้วย

การบอกระยะคานยื่น



คานยื่นถือว่าเป็นส่วนยื่นทางสถาปัตยกรรม ถามว่าถ้าคานยื่นล้ำเข้าไปในที่ของคนอื่นเป็น ไปได้ไหม ตอบว่าเป็นไปได้นะครับถ้าบอกระยะ ไว้กลางคานดังภาพ

อ่านปัญหาที่เกิดขึ้นกับงานเขียนแบบ

                                 การับงานเขียนแบบมีปัญหาให้ต้องแก้ไขกันตลอด บางครั้งก็แก้ไม่ได้ก็ต้องบอกตัวเองว่าชั่งมัน ปัญหา
ที่เกิดขึ้นกับงานเขียนแบบนี้รวบรวมจากประสพการณ์ที่ได้พบเจอและได้แก้ไขด้วยวิธีของผมเอง แต่ถ้าใครมีวิธีที่ดีกว่านี้ก็  เมล์  มา
บอกกันบ้างนะครับ

ปัญหาที่เกิดขึ้น	แนะนำวิธีไขปัญหาและการแก้ไข
1.    เจ้าของงานให้เขียนแบบแล้ว          เขียนไม่ได้ (เคยเจอไหม)	เมื่อตอนเขียนแบบแรก ๆ มีเจ้าของอาคารให้เขียนแบบแต่ก็เขียนพอได้ แต่พอมาเจองาน ที่มีเทคนิคที่ไม่เคยเจอ เช่นอาคารห้องเย็น ซึ่งต้องมีผนัง-พื้น-ฝ้า กันความเย็นแต่ละจุด จะมีรายละเอียดต่างกัน การแก้ไขปัญหาของผมคือ โทรศัพท์ไปหาขอ catalog ผลิต ภัณฑ์ลำดับต่อมาคือถามผู้ที่เคยควบคุมงานระบบห้องเย็นแล้วรวบรวมพลังเขียนแบบจน เสร็จ
	แสดงความคิดเห็น ::  (click)
2.    ฮวงจุ้ย	ปัญหาใหญ่สำหรับสถาปนิกและช่างเทคนิค...เจ้าของอาคารมีความเชื่อเรื่องนี้เราต้อง มีความรู้เรื่องฮวงจุ้ยไว้บ้าง แต่ถ้าเชื่อแบบงมงายก็บอกก็บอกเขาว่า ให้เอาความจริงเรื่อง การใช้สอยและหลักธรรมชาติดีกว่า เช่น เจ้าของอาคารท่านหนึ่งให้ผมเขียนแบบบ้านสอง ชั้นและให้ผมเสนอแบบบ้านมาให้ดู ผมก็เอาแบบที่นั่งคิดสองวันไปให้ดูพร้อม Mockup ไปผมนึกงานนี้เขาคงชอบเพราะนั่งคิดแทบทุกจุดการใช้งานแต่หลังคามีจั่วเเล็กๆ ที่ด้าน หน้า เจ้าของปรึกษาภรรเมียกันบอกว่าจั่วไม่ดีจะทิ่มตัวเรา เท่านี้ผมก็เซ็งเลยครับ การแก้ ไขปัญหาเรื่องความเชื่อคงแก้ลำบาก เราต้องคล้อยตามและแก้ไขเหตุการณ์เฉพาะหน้า
	แสดงความคิดเห็น ::  (click)
3.   การคิดราคาค่าเขียนแบบ	ราคาค่าเขียนแบบที่รับเป็นการส่วนตัวไม่มีกฎเกณฑ์และเปอร์เซนต์เหมือนสำนักงาน สถาปนิกทั่วไปครับ ฉะนั้นการบอกราคาจึงต้องถูกกว่าแน่นอน ส่วนการคิดราคาค่าเขียน แบบของผมก็จะดูหลายอย่าง เช่น ดูฐานะ ดูบุคลิก และดูแบบว่าเป็นอาคารแบบไหน เสร็จ แล้วก็ตีเหมารวมโดยยอมราคาต่ำกว่าแต่คุณภาพเทียบเท่า
	แสดงความคิดเห็น ::  (click)
4.   จะเริ่มพูดเรื่องค่าเขียนแบบเมื่อ         ไหร่ดี	นั่นนะซี่...ปัญหานี้แนะนำอย่างนี้คือ คุยเรื่องแบบเสร็จว่าเจ้าของอาคารจะให้เราเขียนแบบ แน่นอน แล้วรวบรวมความกล้าบอกไปเลยว่าขอเบิกเงินก่อนครึ่งหนึ่ง ถ้าคุณไม่กล้าพูดตรง จุดนี้ปัญหาใหญ่ตามมาคือ อาจโดนเปี้ยวไม่เอาแบบ ผัดผ่อนการจ่ายเงินทุกรูปแบบ
	แสดงความคิดเห็น ::  (click)
5.   ตกลงเขียนอย่างนี้วันต่อมา                   บอกเปลี่ยน	เจ้าของเป็นคนเรรวน รวนเร การแก้ไขแบบจุด ๆ หนึ่งไม่ใช่เรื่องยากแต่จุดเพียงจุดเดียว นี้โยงใยการแก้ไขไปหลายต่อหลายจุด เช่น ต้องแก้ถึงรูปตัด รูปด้าน และถ้าณ.จุดนั้นมี  detail ก็ต้องตามไปแก้ไขด้วย ไม่ได้เปลี่ยนแบบเพียงอย่างเดียวเพิ่มโน่นเพิ่มนี่ ก็เป็นสา เหตุให้ต้องแก้ไขแบบ ๆ ที่กล่าวไป ถามว่าแล้วจะแก้ไขอย่างไร เราก็ต้องพูดไปตามตรง เลยว่า เคยตกลงกันไปอย่างนั้นแล้ว (การคุยแบบแต่ละครั้งควรเขียนลงในแบบด้วย)เ พื่อเป็นหลักฐานกับคนใจเรรวน
	แสดงความคิดเห็น ::  (click)
6.   เจ้าของอาคารจู้จี้	หลายคนกลัวถ้าบอกเจ้าของจู้จี้รวมถึงผมด้วย เพราะคำว่าจู้จี้เนี่ยจะรวมหลาย ๆ หัวข้อที่ ได้แนะนำมา เช่น จะเอาอย่างโน้น ให้ทำอย่างนี้ ปวดหมองเอาเป็นว่า อดทนคุยไปเถอะ ทำตามหน้าที่ของช่างเทคนิคไป แต่นึกเอาไว้ว่า อย่าพลาดนะ..อิอิ...ล้อเล่นครับ
	แสดงความคิดเห็น ::  (click)
7.   ไม่กล้าทวงค่าเขียนแบบ	ก็คล้ายหัวข้อที่ 3. แต่หัวข้อนี้เป็นพวกเกรงใจ สรุปเลยว่าถ้าเกรงใจก็ต้องกลุ้มใจ
	แสดงความคิดเห็น ::  (click)
8.   รับงานโดยไม่เอาเงินมัดจำ	ผมทำงานกับเพื่อนคนหนึ่งเขารับงานมาบอกว่า เจ้าของชัวร์ไม่ต้องเอาเงินมัดจำหรอก  จนถึงทุกวันนี้ผมยังไม่ไม่ได้รับเงินสักบาทเลย
	แสดงความคิดเห็น ::  (click)
9.   ปัญหาเกิดจากอุปกรณ์ทำงาน	Hard disk เสีย...ปัญหาใหญ่เลยสำหรับช่างเทคนิคที่เชียนแบบด้วยคอม ฯ ผมรับงาน มา 1 โครงการซึ่งต้องเขียนทั้งอาคารโรงงาน สำนักงาน อื่น ๆ  เขียนเกือบเสร็จแต่ save งานไม่ได้วันต่อมาก็ไม่พบงานที่เขียนทั้งหมด ทางแก้ไขมีอยู่ทางเดียวคือ เปลี่ยนใหม่
	แสดงความคิดเห็น ::  (click)
10.  บอกค่าเขียนแบบโดยไม่เผื่อค่า          ถ่ายแบบ	เวลาคุยเรื่องค่าเขียนแบบ ต้องตกลงและพูดให้เป็นหลักการนะครับ เพราะเจ้าของอาคาร บางท่านก็ไม่ได้หัวแพทย์หรอกแต่เขามอบความรับผิดชอบให้เรา ถ้าผิดพลาดเรื่องนี้ค่า ถ่ายก็ไม่น้อย ก็ไม่ขาดทุนแต่เสียเวลาครับ
	แสดงความคิดเห็น ::  (click)
11. ให้เขียนแบบวันนี้จะให้เสร็จภาย        ใน 3 วัน	มีคนรู้จักกันกับผมบอก บ้านสองชั้นเขียนด้วยมือ 3 วันเสร็จเรียบร้อย ผมไม่เชื่อหรอก... แต่เรื่องที่จะเล่าคือ มีเจ้าของอาคารให้เขียนแบบอาคารโรงงานขนาดกลาง ๆ  (จำไม่ได้)แล้วส่งแบบร่างมาให้บอก 3 วันให้เสร็จ งานนี้ผมก็ทำให้แต่พอมาวันที่สองโทร มาเร่งอีก ผมแก้ไขโดยวันที่สามเอาแบบไปคืนแล้วไม่รับเงิน ใครจะทำได้ถึงเสร็จจริง แต่ก็มีความผิดพลาดมากและทำให้แบบไม่ละเอียด
	แสดงความคิดเห็น ::  (click)
12. เจ้าของอาคารรู้มาก	รู้มาก รู้จริง ทางแก้คือ ข้อมูลในตัวเราต้องให้มากกว่าเขาหนึ่งช่วงตัว และเวลาเขาถาม ก็ต้องตอบอย่างฉะฉานและเป็นคำตอบที่ถูกต้องแน่นอน
	แสดงความคิดเห็น ::  (click)
13. เจ้าของอาคารหูเบา	เจ้าของอาคารบางท่านฟังเพื่อน ฟังใครต่อใครพูดมาว่าไม่ทำอย่างนี้ล่ะ ทำอย่างนี้ไม่ดี  ฯลฯ ความเดือดร้อนตกมาที่ช่างเทคนิคนี่ซี่ครับ หัวข้อนี้คล้ายกับข้อ 5. ครับ
	แสดงความคิดเห็น ::  (click)
14. ช่างเทคนิคไม่ประสานงานกับ        วิศวกร	ปัญหาเกิดขึ้นดังนี้  เจ้าของอาคารถามค่าเขียนแบบเท่าไหร่ เราก็ตอบไปว่าต้องกลับไปถาม วิศวกรก่อน ทางแก้ไขคือ เมื่อเจ้าของอาคารถามควรบอกไปเลยค่าใช้จ่ายมีเท่าไหร่  จะทำให้ดูน่าเชื่อถือมากและนั่นหมายถึงความพร้อมที่เรามีอยู่
	แสดงความคิดเห็น ::  (click)
