| เปิดปิดสวิทช์โดยไม่ต้องใช้เซอร์โว |
| ประวิช 7/8/45 |
ช่วงนี้ไดัมีโอกาสกลับมาต่อวงจรอิเลคโทรนิคส์เล่น เลยหาโอกาสทดลองวงจรหนึ่งที่อยากต่อเล่นมานานแล้ว คือวงจรเปิดปิดสวิทช์ที่ต่อตรงเข้ากับตัวรับ(RX)ของวิทยุบังคับ โดยตรงโดยไม่ต้องใช้เซอร์โว ข้อดีของวงจรคือวงจรมีขนาดเล็ก น้ำหนักเบา ราคาประหยัด อุปกรณ์ต่างๆ สามารถหาได้ในประเทศ(บ้านหม้อ)
บทความนี้จะเหมาะกับผู้ที่มีประสบการณ์ด้านอิเลคโทรนิคส์มาพอสมควร
การทำงาน
วงจรนี้ใช้ไอซี CD 4013 ซึ่งเป็น D Flipflop รับสัญญานจากตัวรับจากนั้นนำมาเปรียบเทียบกับสัญญาณมาตราฐานที่ตัวมันเองสร้างขึ้น ถ้าสัญญาณที่เข้ามีขนาดมากกว่ามันจะทำการเปิดสวิทช์และจะปิดสวิทช์เมื่อสัญญาณมีขนาดน้อยกว่า
วงจร
 |
รูปที่ 1 วงจรของสวิทช์รับสัญญาณโดยตรงจาก ตัวรับ (คลิกเพื่อดูรูปใหญ่) |
วงจรของสวิทช์จะเป็นดังภาพที่ 1 จะมี D Flipflop เป็นตัวรับสัญญานและควบคุมรีเลย์ ที่ทำหน้าที่เป็นสวิทช์ เปิดปิด การใช้งานจะนำสายสัญญานเข้าที่ตัวรับในช่องที่ 5 ซึ่งเป็นส่วนควบคุมล้อ การควบคุมจะทำได้ง่ายเพราะใช้การกดสวิทช์กางล้อที่ตัวส่งก็จะทำการเปิดปิดสวิทช์ได้
การสร้าง
การสร้างวงจรนี้ผมใช้แผ่นวงจรพิมพ์เอนกประสงค์ แล้วใช้สายไฟต่อระหว่างขาอุปกรณ์ สำหรับสายไฟที่ต่อเข้าตัวเครื่องรับนั้น อาจหาได้จากสายของ Sound Card เก่าๆ หรือหาซื้อหัวคอนเนกเตอร์ได้ที่ร้านอิเลคโทรนิคส์รีซอร์ท (ดูในบทความ"การโม(modify)สายCDROMเป็นสายเซอร์โว") เมื่อประกอบเสร็จแล้ว ให้ตรวจเช็คความเรียบร้อย ตรวจการต่อสายไฟว่าถูกต้องหรือไม่ โดยเฉพาะสาย Supply เมื่อเรียบร้อยแล้ว ใส่สายเขัาไปในตัวรับในช่องที่ 5 หลังจากเปิดสวิทช์ของวิทยุทั้งตัวรับและตัวส่ง จากนั้นใส่กดสวิทช์กางล้อ(Landing Gear)ที่เครื่องส่ง รีเลย์ควรจะติดและดับตามตำแหน่งของสวิทช์ ถ้ารีเลย์ไม่ติดตามตำแหน่งที่ถูกให้ปรับตัวพ๊อตเกือกม้าจนเครื่องทำงานตามต้องการ พ๊อตควรจะอยู่ตำแหน่งประมาณกลาง ๆ
 |
รูปที่ 2 การวางอุปกรณ์บนแผ่นวงจรพิมพ์เอนกประสงค์ (คลิกเพื่อดูรูปใหญ่) |
การใช้งาน
มีการประยุกต์ได้หลายอย่างสำหรับวงจรนี้ เช่น เปิดปิดไฟบนเครื่องบินเล็ก ไฟล้อ ไฟขอบปีกเป็นต้น หรือในกรณีเครื่องบินไฟฟ้าขนาดเล็ก จะใช้เป็นตัวเปิดปิดมอเตอร์ได้ (จะต้องเปลี่ยนรีเลย์ที่ทนแอมป์ได้ตามขนาดที่มอเตอร์ใช้ด้วย)
 |

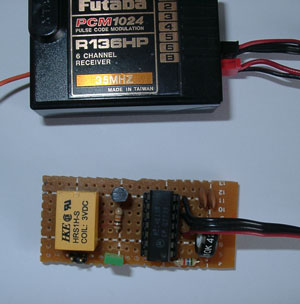

รูปที่3 สวิทช์ตัวจริง |
รายการอุปกรณ์
IC CD4013
Q BC337
D 1N4148
C 0.2uF 50V
R1 5KOHM 1/4 W
R2 10KOHM 1/4W
VR 10KOHM 1/4 W
รีเลย์ 5V
สายไฟ Connector ต่อ servo
แผ่นวงจรพิมพ์เอนกประสงค์
สรุป
การเปิดปิดสวิทช์บนเครื่องบินเล็กสามารถทำโดยใช้เซอร์โวไปเปิดปิดสวิทช์โดยตรงหรือใช้วงจรอิเล็คโทรนิคส์ควบคุมก็ได้ ก็หวังว่าโครงการนี้คงจะมีประโยชน์บ้างไม่มากก็น้อย ตอนนี้ยังไม่ได้ออกแบบวงจรพิพม์หรือ PCB ไว้ แต่ถ้ามีผู้สนใจเป็นจำนวนมากพอก็จะออกแบบลายวงจร ผู้ที่สนใจช่วย E-Mail มาที่ Address นี้ เพื่อผมจะได้เช็คจำนวนผู้สนใจ ถ้ามากพอก็จะออกแบบลายวงจรต่อไป
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
