Segue abaixo um tutorial básico sobre esqueletos de arame. Foi extraído de uma apostila distribuída pelo animador Mike Belzer no workshop de Stop Motion do Animamundi de 1999.

Armação ou Esqueleto de Arame*:

*Tradução do artigo original escrito por Mike Belzer

Materiais e ferramentas que você precisará:

1) Dois pedaços de alumínio de arame de 1/16 de polegada de espessura por 69 cm de comprimento.

2) Um pedaço de arame de alumínio de 1/8 de polegada de espessura por 46 cm de comprimento.

3) Duas porcas sextavadas (com 6 lados), dois parafusos para estas porcas e 2 duas porcas-borboleta.

4) Massa epóxi de duas partes (tipo "Durepoxi", com tempo de secagem próximo a 20 minutos)

5) Fita métrica.

6) Furadeira com velocidade variável.

7) Alicate e cortadores de arame.

8) Papel manteiga.

9) Luvas de borracha.

10) Pequena xícara com água.

Dobre na metade o arame de 1/16 de polegada de espessura. Prenda uma extremidade do arame dobrado na furadeira e a outra você segura com o alicate. Ligue a furadeira até que o arame seja torcido igualmente. Você fará isto com os dois arames de 1/16.

Faça um tipo de volta no centro de de um dos arames torcidos. Isto será seu arame do braço e a volta no centro será onde ficarão os ombros.

Pegue o arame do braço e faça uma pequena volta nas duas pontas do arame usando o alicate. Estas voltas serão as mãos.

Dobre o arame de 1/8 de espessura na metade e faça uma dobra no centro. Isto será a sua perna e a volta no centro será onde ficará o quadril. Agora faça uma dobra em cada ponta do arame com 7,6 cm de comprimento. Isto será onde ficarão os pés.

Faça dobras nos dois locais dos pés. Agora prenda uma porca dentro de cada dobra do pé apertando com o alicate. Isto será o local de fixação do seu boneco no chão do set de filmagem. Certifique-se que as porcas estejam bem firmes nos pés.

Pegue o outro arame torcido de 1/16 de espessura. Ele será o corpo. Passe-o através da volta da perna e dobre-o na metade e depois torça uma metade deste arame sobre a outra. Agora aperte a volta do centro da perna para que ela prenda firmemente no arame torcido que será o corpo.

Continue torcendo a metade do arame sobre a outra até que alcance a metade do comprimento do corpo e parando por aí, pois serão colocados os ombros. Destorça o que sobrou da metade do arame que você estava torcendo anteriormente pois isto servirá para prender o braço.

Pegue o arame do braço e enfie a volta central na parte de cima do tronco até que chegue na altura do ombro. Aperte com o alicate esta volta do braço no arame do tronco e use os restos de arame que você destorceu anteriormente e enrole sobre o ombro para manter o braço no lugar.

Agora faça uma volta na ponta de cima do arame do corpo. Assim você terá uma armação como esta. Quanto mais apertado você deixar os arames nos ombros e no quadril, mais forte será a sua armação ou esqueleto. Se você tiver uma "folga" nestas áreas, o seu esqueleto poderá ter problemas.

Misture a massa epóxi igualmente. Se você usar luvas de borracha e de vez em quando, um pouquinho de água, você evitará a pegajosidade da massa.

Aperte a massa epóxi nos arames do quadril deixando-a entrar entre eles. Não coloque a massa muito acima do quadril pois isto reduzirá a flexibilidade da parte central do boneco.

Faça a mesma coisa para os ombros.

Coloque um pouco de massa na dobras das mãos e faça pequenas palmas.

Forre a mesa com papel manteiga e coloque o boneco em pé sobre o papel manteiga. Agora coloque um pouco de massa epóxi sobre o arame dobrado do pé e faça pequenos pés. Certifique-se que a porca esteja bem segura pela dobra do arame do pé.

Com cuidado, remova o papel manteiga que esteja grudado no pé. Molhe com água a ponta do parafuso e enrosque um pouco dentro da porca para que o excesso de massa não fique dentro da porca. A água sobre a ponta do parafuso serve para evitar com que a massa grude nele.

Agora coloque massa epóxi debaixo dos pés mas com cuidado não deixe entrar massa dentro do buraco da porca. E depois, enrosque o parafuso com a ponta umedecida dentro da porca novamente para que não fique massa dentro dela.

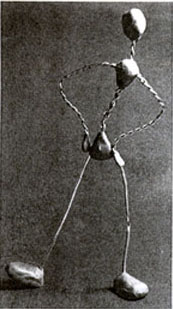

Agora faça uma bola de massa epóxi na região da cabeça. Deixe a massa epóxi secar por 24 horas antes de usar a armação.

Coloque um pouco de massa na cabeça do parafuso para que seja melhor de segurar.

Aqui está a forma de como deve ser fixado o pé do boneco no chão do set de filmagem. Para prender o boneco no chão, enrosque a porca-borboleta um pouco no parafuso e depois enfie o parafuso no buraco do chão (abaixo do pé do boneco) e na porca do pé do esqueleto. E depois é só apertar a porca-borboleta contra o chão do set.

Outro exemplo de como fazer um bom esqueleto de arame pode ser encontrado no DVD tutorial da Gnomon: Sculpture with John Brown, vol 1 The character armature (http://www.thegnomonworkshop.com/dvds/scu01.html).

*Dica: esse vídeo também é encontrado no emule!;)
