以 AutoCAD R13 來製作 3D 字體

�

本例的字體每個筆畫都是獨立的線形，這樣以後會比較好處理。如果每個筆畫間的線形是接合的，則須多花一道手續來處理。

◆製作平面文字 � � 本例的字體每個筆畫都是獨立的線形，這樣以後會比較好處理。如果每個筆畫間的線形是接合的，則須多花一道手續來處理。	執行 CorelDraw 5.0 或 6.0 來繪製中文平面字體。按來輸入文字，然後改變字元屬性為 72 點之「華康 POP1 體 W7」。選取文字後，按之讓文字無填塗，然後按之讓文字外框變成極細線。以忠字為例，結果應如下圖：將文字的平面線形輸出至 AutoCAD。執行「檔案／輸出」，檔案型態選擇 *.dxf，勾選「只有被選取的」的選項，輸入檔名後，按確定鈕。此時會出現選項，設定方法如下：色彩：標準色彩曲線解析度：0.000 單位：英吋不勾選「消除隱藏線」不勾選「自動接合」

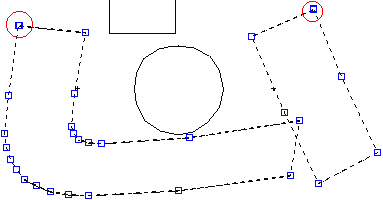

◆載入及測試線形 � 我們將利用 Extrude 指令來拉出字體的厚度，可是由於 CorelDraw 把字型轉換為 Polyline 後，難免有些節點間的距離會太近，而造成 Extrude 指令無法執行，因此我們要先過濾出那些 polyline 是需要修改的。 � � � �紅色圈內的節點就是問題的根源，其實圈內有兩個極為相近的點，我們必須刪除其中一個。	執行 AutoCAD R13 DOS 及 Window 版皆可。執行 File/Import 或用 DXFIN 指令來載入剛剛產生的 DXF 檔。逐字執行以下的測試及修改的動作： Command: EXTRUDE Select Objects: （選擇第一個字的所有 polyline） Select Objects: 8 found Select Objects: Path/<Height of Extrusion>: 0.03 Extrusion taper angle<0>: 45 結果如下：發現心部有兩個區域無法 extrude，記下來後，先 undo 前面的動作： Command: U（復原 extrude 動作）然後放大局部，並點選這兩條 polyline，即可看到：以右方的 polyline 為例，把右上角的節點放大後，執行 PEDIT/Edit Vertex 將Ｘ移到要刪除的前一節點時，用 Straighten 再移到要刪除的下一個節點後，執行 go 來刪除多餘的節點。 → 修改完後，可再執行 extrude 來測試是否可行。
◆拉高字體字體將分為兩部份來拉高，一為垂直拉高的底座部分，另一為字體表面斜面拉高的部分。�	複製所有的線形到字體底座的最高點： Command: COPY （選擇所有的線形） Base point: 0,0,0 Second point: 0,0,1 並用 CHPROP 指令將複製的線形改變到 LAYER 1，並凍結 LAYER 1。（原有的線形都在 LAYER 7）將 LAYER 7 設為 CURRENT，並執行 EXTRUDE 拉高所有的線形，高度設為 1，角度則為 0 度。解凍 LAYER 1 並設為 CURRENT，凍結 LAYER 7。並執行 EXTRUDE 拉高所有的線形，高度設為 0.03，角度則為 45 度。解凍 LAYER 7，並用 UNION 指令融合所有的實體。結果如下：

◆字體上色	將檔案輸出成 *.3DS 格式，並在 3D Studio 4.0 中載入上色。本範例之字體在 3D Studio 中使用金色材質（以 sunset.jpg 為 Reflection Map），並安排三個聚光燈、兩個泛光燈在前後左右打光。
