Praktische Opdracht Informatica 2

Communicatie binnen de behuizing van de computer

Uitbreidingskaarten en de werking

Om te beginnen vertel ik eerst wat over uitbreidingskaarten die je zoal in een PC kan stoppen.
Vervolgens zal ik vertellen wat ze doen en wat voor functie ze hebben.
En daarna zal ik nog wat vertellen over de communicatie tussen de kaarten en de rest van de computer.

Hier een aantal voorbeelden van uitbreidingskaarten:
Videokaart
Geluidskaart
Fax/Modem kaart
Netwerkkaart
TV-kaart
Video capture kaart

Videokaart:
Een videokaart is nodig voor het weergeven van beeld op je monitor.
Zonder een videokaart is het onmogelijk om iets te zien.
Een videokaart wordt gebruikt om de data die naar je monitor gestuurd word te verwerken.
Omdat de videokaart deze data verwerkt hoeft de centrale processor dat niet te doen,
dus word de processor ook niet onnodig belast.
Sommige videokaarten maken wel gedeeltelijk gebruik van de centrale processor,
maar de nieuwste kaarten zijn zelf uitgerust met een eigen processor en geheugen,
hierdoor vangen deze kaarten alle data op die normaal gedeeltelijk door de processor verwerkt moest worden.

Oudere videokaarten zitten in PCI sloten, nieuwere zitten in een AGP slot.

Geluidskaart:
De naam zegt het al. Het heeft te maken met het geluid op je computer.
Een geluidskaart zorgt dat je geluid kan horen uit je boxjes.
Oudere geluidskaarten zitten nog in de ISA slot. Maar de nieuwere kaarten zitten ook in de PCI slot.

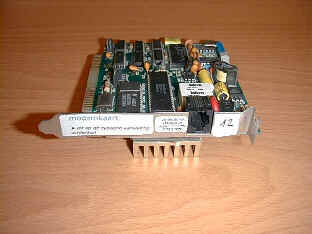

Fax/Modemkaart:
Iedereen is tegenwoordig bekend met internet. Als je op internet gaat
word er verbinding gemaakt door je modem. Alle informatie word dan door je modem verwerkt.
Elke keer als er informatie binnenkomt word het doorgegeven aan de processor die het weer doorgeeft
en uiteindelijk komt het op je scherm terecht. Je kan een modem zien als de telefoon van de computer.
Je kan ergens verbinding mee maken. “bellen”. Je kan iets “zeggen”, dat word verstuurd en je krijgt
weer een antwoord terug. Een modem zit in een PCI slot

Netwerkkaart:
Met een netwerkkaart is het mogelijk meerdere computers met elkaar te verbinden,
zonder verbinding te hebben met internet. Zo kan je bestanden delen of printers delen.
Een netwerkkaart word in een PCI slot gestoken. Aan de achterkant van de kaart
kun je een kabel bevestigen die je ook aan een andere netwerkkaart kunt aansluiten.

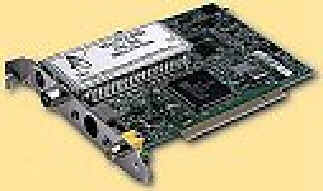

TV-Kaart:
Met een TV-kaart is het mogelijk Televisie op je computer te kijken.
In deze kaart zit een speciale ingang waarop je de kabel kunt aansluiten
die je ook aan je Tv hebt zitten. Een TV-kaart zit ook in een PCI slot

Video Capture Kaart:
Met een video capture kaart is het mogelijk video van je computer op te nemen
en vervolgens te bewerken. Bijvoorbeeld: Je bent een film aan het kijken op je computer.
Dan is het met een video capture kaart mogelijk meteen een deel van de film op te slaan
en te bewerken. Een video capture kaart zit in een PCI slot.

Communicatie

Nu we weten wat deze kaarten doen en in wat voor sloten ze gestoken moeten worden is het tijd om uit te gaan leggen
hoe deze verschillende bussen, de processor, het RAM, enz met elkaar communiceren.
Dit gaat allemaal via het bussysteem.

In de computer ondescheiden we twee soorten bussen:

De Systeembus:
De systeembus verbind de processor met het RAM geheugen

I/O bussen:
I/O (Input/Output) bussen verbinden de processor met andere componenten, zoals insteekkaarten

Tussen de processor en de rest van de computer word ook gecommuniceerd door middel van bussen.
De meest voorkomende zijn:

De adresbus:
Adresbussen zorgen ervoor dat informatie dat van de processor komt
op de goeie plekken in het interne geheugen komt. Er wordt alleen informatie van de processor verzonden.

De databus:
Met behulp van de databus worden gegevens tussen de processor,
het geheugen en interfaces uitgewisseld. Hier word gesproken van ‘tweerichtingsverkeer’

De controlbus:
De systeemklok zorgt via de controlbus voor de timing van de processor.
Dit is noodzakelijk, omdat de processor wacht met de uitvoering van elke instructie
tot er één of meer kloksignalen verstreken zijn.

Dit waren de methoden die gebruikt worden om informatie van de ene naar de andere component te sturen.
Nu zal ik een korte uitleg geven van de I/O bussen

Input/Output Bussen

Er zijn 3 soorten I/O bussen. De een wat ouder dan de ander
en er zijn voor sommige ook al nieuwere versies of alternatieven.

ISA bus:
De ISA (Industry Standard Architecture) bus is de oudste en traagste van de drie.
Er zijn 2 soorten ISA bussen. De Interne: deze word gebruikt voor simpele poorten zoals voor het toetsenbord,
de diskettedrive, en de seriële en parallelle poorten.
een externe uitbreidingsbus: Hier kan je uitbreidingskaarten op monteren die gemaakt zijn voor ISA.

PCI bus:
De PCI (Peripheral Component Interconnect) is veel sneller dan de ISA bus.
Veel uitbreidingskaarten zijn ook voor het type PCI gemaakt. PCI is een 32 bit systeem,
maar het functioneert in de praktijk als een 64 bit systeem

Ook hier zijn net als bij de ISA 2 soorten:
-De Interne PCI bus
-De uitbreidingsbus: Dit zijn verschilleende 3 tot 5 witte sloten op het moederbord
waar je uitbreidingskaarten in kan steken. Een nieuwere versie voor de PCI is de Accelerated Graphics Port (AGP).
Deze bus is speciaal ontwikkeld voor grafische kaarten

USB bus:
De Universal Serial Bus (USB) is de nieuwe standaard op het gebied van aansluiten van randapparatuur (printers, CD-rom, Branders etc). Het gebruik van slechts een stekker maakt het makkelijker om apparatuur aan te sluiten. Ook kun je verschillende apparaten op elkaar aansluiten met de USB bus.

Het Moederbord

Om een beter beeld van de gang van zaken te krijgen is het handig om in het kort te weten hoe het moederbord in elkaar zit

1.CPU (Processor)

2. PCI-sloten

3. IDE connectoren

4. BIOS

4. AGP slot

5. DIMM poorten
(poorten voor het aansluiten van RAM)

6. Connectoren

Een Voorbeeld

Nu we weten hoe communicatie in zijn werk gaat is het tijd voor een voorbeeld.
Stel je bent een geluidsbestandje op je computer aan het luisteren.
De gegevens zullen binnen komen via de connectoren, en naar het RAM gaan.
De processor leest de gegevens uit het RAM en stuurt het door naar de geluidskaart.
De geluidskaart verwerkt de gegevens en stuurt het vervolgens door naar de boxjes
die erop aangesloten zitten. Dan hoor je het geluid.
