A “Trabant” személygépkocsi a VEB Sachsenring zwickaui autógyár gyártmánya

Német Demokratikus Köztársaság






Ezt a kezelési útmutatót a gyártó művek vevőszolgálatának munkaközössége készítette

Fordította: Intertext — Fremdsprachendienst der DDR. Außenstelle Leipzig






A VEB Sachsenring zwickaui autógyár mindenkor fenntartja

magának a műszaki és sorozatgyártási okokból esetleg elő-

adódó változtatások jogát. E kezelési útmutató alapján

semmiféle igény nem támasztható.

Új kiadásokra való kicserélés vagy ezek utánszállítására

igény nem áll fenn.






Minden jog fenntartva

VEB FACHBUCHVERLAG LEIPZIG

Szerkesztési zárlat: 1970. VIII. 15.

Szedés és nomás: Fachbuchdruck Naumhurg (Saale) IV/26/14

KG 3127/71

BA Trabant 601 Standard, 601 S, 601 de Luxe, ungarisch, 5. Aufl.



        Tisztelt “Trabant”-vezető!

    Saját érdeke, ha ezt a kezelést útmutatót nem teszi olvasatlanul félre, hanem behatóan megismerkedik vele.
    Új kocsija, kötelezettséget jelentő nevével, mindíg hűséges kísérője kell, hogy legyen. Ezt a hűséget “Trabant”-ja azonban csak akkor tudja megtartani, ha a szükséges ápolásban részesíti.
    Ezzel a kezelést útmutatóval segítője és tanácsadója kívánunk lenni. Az evvel közvetített tudnivalók alkalmazása időt, bosszúságot és pénzt takarít meg Önnek. Örömét leli “Trabant”-jában és nincs szüksége arra, hogy feleslegesen órákat töltsön el a javítómühelyekben.
    Ezen felül szakszerű tanáccsal rendelkezésére áll jól képzett vevőszolgálati szervezetünk. Ezek jegyzékét megtalálja az Önnek átadott

Trabant-vevőszolgálati műhelyek

című különlenyomatunkban. Kocsijával kapcsolatos kérdésekben forduljon kérjük ezekhez a műhelyekhez, melyek Trabant -táblával vannak ellátva.
    Ezek a műhelyek valamennyi felmerülő munka elvégzésére a legjobban fel vannak készülve. Tapasztalt szakerők és észszerű munkamódszerek garantálják a jó és szakszerű kiszolgálást.
    Saját érdekében vegye kérjük flgyelembe, hogy a végrehajtási kártya szerinti felülvizsgálati munkák és az esetleg szükségessé váló garanciális munkálatok a jótállási idő alatt csak a kijelölt vevőszolgálati műhelyekben végeztethetők el, máskülönben elveszti garanciaigény-jogait.

Mégegyszer jó utat kíván a

VEB Sachsenring Automobilwerke Zwickau


    Tartalomjegyzék

1. Általános leírás
2. Műszaki adatok
2.1. Motor
2.1.1. Általános rész
2.1.2. Hűtés
2.1.3. Porlasztó
2.2. Hajtómű
2.2.1. Tengelykapcsoló
2.2.2. Sebességváltómű
2.3. Villamos berendezés
2.3.1. Gyújtás
2.3.2. Töltődinamó
2.3.3. Indítómotor
2.3.4. Akkumulátor
2.3.5. Biztosítók
2.3.6. Izzólámpa-felszerelés
2.4. Futómű
2.4.1. Alvázkeret
2.4.2. Mellső tengely
2.4.3. Hátsótengely
2.4.4. Kormánymű
2.4.5. Fékek
2.4.6. Kerekek
2.4.7. Tüzelőanyagtartály
2.5. Felépítés
2.5.1. Súlyok
2.5.2. Főbb méretek
2.6. Teljesítmények
3. Kezelési útmutató
3.1. Előkészítés az útra
3.1.1. Motorházfedél felnyitása
3.1.2. Tüzelőanyagkészlet elleőrzése
3.1.3. Ablakmosóberendezés ellenőrzése
3.1.4. Abroncsok felülvizsgálása
3.1.5. Villamosberendezés ellenőrzése
3.1.5.1. Gyújtászár, 601 Standard
3.1.5.2. Gyújtásindító kormányzár, 601S és de Luxe
3.1.5.3. Állásfény-kapcsoló
3.1.5.4. Fényszóró, 601 Standard
3.1.5.5. Fényszóró, 601 S és de Luxe
3.1.5.6. Kormányoszlop-kapcsoló
3.1.5.7. Ablaktörlő
3.1.6. Fékek és kormánymű ellenőrzése
3.2. Üzembehelyezés
3.2.1. Tüzelőanyagcsapot kinyitjuk
3.2.2. Sebességváltókart üresjárati állásba hozzuk
3.2.3. Motort beindítjuk
3.2.3.1. Hideg motor beindítása
3.2.3.2. Meleg motor beindítása
3.2.4. Elindulás
3.2.5. Kapcsolás
3.2.6. Fékezés
3.2.7. Megállás
3.2.8. Szabadonfutó
3.2.9. Bejáratási tanácsok
3.2.10. Gyakorlati vezetés
3.2.11. Vontatás
3.2.12. Fűtő- és szellőzőberendezés
3.2.12.1. Átszerelés
3.2.12.2. Nyári üzem
3.2.12.3. Téli üzem
3.2.12.4. Levegőszabályozás
3.2.13. Mellső ülések állítási lehetősége
3.2.14. Csomagtér
3.2.15. Rakodótér, Universal
3.2.16. Hátsóülések átalakítása, Universal
3.2.17. Rendszámtábla-lámpa
3.2.18. Belső világítás
3.2.19. Biztosítóövek felrakása
3.2.20. Belső tükör
4. Gondozás és karbantartás
4.1. Gondozási munkák
4.1.1. Futómű gondozása
4.1.2. Gumik ápolása
4.1.3. Kerékcsere
4.1.4. Kocsiszekrény ápolása
4.1.4.1. Mosás
4.1.4.2. Konzerválás
4.1.4.3. Fényesítés
4.1.4.4. Kátrányfoltok eltávolítása
4.1.4.5. Párnázat tisztítása
4.1.4.6. Fényes részek ápolása
4.1.4.7. Ablaküvegek tisztítása
4.1.4.8. Műszerfal tisztítása
4.1.4.9. Villógófényes irányjelző- és véglámpák üvegjeinek tisztítása
4.1.4.10. Ajtózárak kezelése
4.1.4.11 Motor hangelnyelő burkolatának tisztítása
4.1.4.12. Ablaktörlő ápolása
4.1.4.13. Gépjármű üzemen kívül helyezése
4.2. Karbantartási munkák
4.2.1. Légszűrő cseréje és tisztítása
4.2.2. Tüzelőanyagszűrő tiszítása
4.2.3. Porlasztó tisztítása
4.2.4. Porlasztó beállítása
4.2.5. Gyújtógyertyák ellenőrzése
4.2.6. Gyújtás beállítása
4.2.7. Ékszíj utánfeszítése
4.2.8. Ékszíj cseréje
4.2.9. Fékberendezés légtelenítése
4.2.10. Lábfék utánállítása
4.2.11. Kézifék utánállítása
4.2.12. Tengelykapcsoló utánállítása
4.2.13. Sebességváltómű olajcseréje
4.2.14 a. Biztosítékok kicserélése
4.2.14 b. Forgókapcsoló kicserélése
4.2.15. Fényszóró beállítása
4.2.16. Akkumulátor felülvizsgálása
4.2.17. Véglámpa fedelének levétele
4.2.18. Villogófényes irányjelzőlámpa fedelének levétele
4.2.19. Tömlőnélküli gumik javítása
4.2.20. Karbantartási munkák összeállítása
4.2.20.1. Minden 5000 km-nél
4.2.20.2. Minden 15000 km-nél
5. Tanácsadás zavarok esetén
5.1 A motor nem indul be
5.2. Üzemközbeni zavarok
5.3. A világító berendezés zavarai
Függelék
Ábrajegyzék


Limousine


Universal


1.            Általános leírás

A "Trabant" személygépkocsi nem újonc többé sem a Német Demokratikus Köztársaság országútjain, sem pedig külföldön. A megbízhatósági próbát a sorozatgyártás kezdetétől a mai napig minden területen kiállotta. Különösen kiemelendő, hogy a "Trabant" a hazai és nemzetközi túraversenyeken igen nagy sikereket mutatott fel, melyek a munkásoknak, technikusoknak és mérnököknek bizonyítékot szolgáltattak arra nézve, hogy a jármű sorozatgyíártásának alapjául lefektetett koncepció helyes volt. A "Trabant" típus osztályában egy jóvonalú, elegány és élénk jármű.
Legelőször is néhány szót a "Trabant" szerkezeti felépítéséről:
A műszaki adatok tanulmányozása során a mellső kerekek 1206 mm-es és a hátsó kerekek 1255 mm-es nyomtávolságából, valamint a 2020 mm-es keréktávolságból megállapítható, hogy a "Trabant" egy teljesértékű négyüléses kocsi.

Motortér
Tartó bölcsőrész hátulnézetben
Tartó bölcsőrész elölnézetben

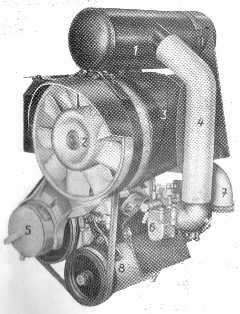

Motor : 1-Szívászajtompító, 2-Hűtőlevegőfúvó, 3-Hűtőlevegőház, 4-Összekötőtömlő, 5-Megszakító, 6-Porlasztó, 7-Kipufogókönyök, 8-Töltődinamó
A kedvező térelosztást a tengelyek között a hajtóműnek a mellsőtengely előtti, a jármű hossztengelyére merőlegesen történő elhelyezésével sikerült elérni.
Meghajtó forrásul egy kéthengeres, kétütemű, léghűtéses Otto-motor szolgál. A kétütemű motor karbantartás szempontjából való igénytelensége a léghűtés által még tovább növekszik. A szinkronizált négyfokozatú sebességváltó az egyes menettartományokban kedvező egymásrahangolást tesz lehetővé. Az önműködően ható szabadonfutó a 4. sebességfokozatban kíméli a motort és tüzelőanyag.megtakarítást eredményez.

Alvázszám

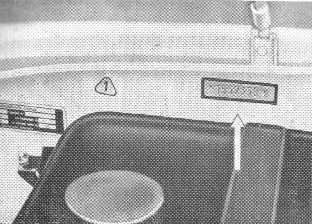

Motorszám
A mellsőtengely-felfüggesztés, a rugózás, valamint a fogasléces kormánymű bevált konstrukciók továbbfejlesztett változatai, melyek a "Trabant"-nak a hátsó ferde lengőtengellyel és a progresszív rugózással összefüggésben igen jó útfekvést és fordulékonyságot biztosítanak.
A menetbiztonságról egy hidraulikus négykerékfék gondoskodik.

Az ajtó nyitása
Az ajtó reteszelése
Ablakforgattyú és húzófogantyú
Az önhordó kocsiszekrény-konstrukció révén sikerült elérni a korszerű gépkocsigyártásban egy lehetőleg kis önsúlyra való törekvés megvalósítását.
A merevítőbordákkal ellátott alaplemez a kocsiszekrénybordák profilozott lemezrészeivel van összehegesztve.
A kocsiszekrény külső burkolatához az évek óta használt és kitűnően bevált Duroplast-kocsiszekrényanyag kerül alkalmazásra.
A motorszám a homlokfalon, a tüzelőanyagtartály felett van elhelyezve.



2. Műszaki adatok

2.1 Motor

2.1.1.    Általános rész

Típus P63
Rendszer Otto-motor
Működési elv Kétütemű, szívó forgótolattyúval
Hengerek száma 2
Hengerek elrendezése Gépkocsi hossztengelyére merőleges
Hengerfurat 72 mm
Lökethossz 73 mm
Sűrítés 7,6
Lökettérfogat 594,5 cm3
Sűrítés 7,6
Legnagyobb teljesítmény 26LE - DIN, 19,1kW 4200 ford/percnél
Legnagyobb forgatónyomaték Gördülőcsapágyakban 3-szorosan csapágyazva
Hajtórúdcsapágy Tűgörgőscsapágy
Kenés Friss olajkenés
Olaj Hyzet kétütemű motorolaj / MZ-20
Keverési arány Tüzelőanyag : olaj = 33,3:1
Tüzelőanyag Karburátor-üzemanyag (ROZ88)

2.1.2.    Hűtés

Rendszer Léghűtés
Hűtési mód Forgattyútengelyről ékszíjjal meghajtott axiálventillátor ( SPZ keskenyékszíj; 9,7x1000 )

2.1.3.    Porlasztó

Típus BVF vízszintesáramú porlasztó 28HB 2-7
Főfúvóka 115
Üresjárati tüzelőanyagfúvóka 45
Üresjárati-keverék szabályzócsavar kb. 2 1/2 fordulat nyitva
Légtorok 23 mm

2.2.    Hajtómű

2.2.1.    Tengelykapcsoló

Tengelykapcsoló Egytárcsás száraz tengelykapcsoló

2.2.2.    Sebességváltómű

Sebességfokozatok
1.
2.
3.
4.
Hátramenet
Áttételek aránya
4,08
2,32
1,52
1,03
3,83
Sebesség km/órában
25
45
70
100

 Kapaszkodóképesség
félterhelés mellett
%-ban
37
21
14

Sebességváltás Botkapcsolás
Kenés 01 Mot 10/m 70-es motorolaj
Töltési mennyiség 1,5 l
Differenciálmű Kúpkerekes differenciálmű
Tengelyáttétel 4,33
Kiegészítő berendezés Szabadonfutó a 4. sebességfokozatban, nem zárható

2.3.    Villamos berendezés

2.3.1.    Gyújtás

Gyújtás módja Akkumulátoros gyújtás
Megszakító Külön megszakító minden hengerhez közös bütyökkel és röpsúlyos gyújtásállítóval
Megszakítóérintkezők távolsága 0,4 +- 0,05 mm
Gyújtás beállítása 24° a felső holtpont előtt = 4 +- 0,4 mm
Gyújtótekercs Minden hengerhez külön
Gyújtógyertyák M 18x1,5, 260-as hőérték
Elektródatávolság 0,6 mm

2.3.2.    Töltődinamó

Típus 8001,5
Teljesítmény 220W, 6V
Töltődinamó hajtása Ékszíjjal a forgattyústengelyről

2.3.3.    Indítómotor

Típus 8201.5/5
Fajtája Tolócsavaros hajtás
Teljesítmény 0,44 kW ( 0,6 LE )

2.3.4.    Akkumulátor

Típus 6 V, 56 Aó

2.3.5.    Biztosítók

Száma 8 db, egyenként 8A

2.3.6.    Izzólámpa-felszerelés

Fényszóró 170 mm-es fénykilépés
Távfény/tompított fény A 6V 45/40W TGL 11 413
Állásfény D 6V 4W TGL 10 833
Véglámpa E 6V 5W TGL 10 83
Irányjelzőlámpa B 6V 21W TGL 10 83
Rendszámtábla lámpája E 6V 5W TGL 10 83
Féklámpa B 6V 21W TGL 10 83
Töltés-ellenőrzőlámpa D 6V 1,2W TGL 10 83
Irányjelző-ellenőrzőlámpa D 6V 1,2W TGL 10 83
Távfény-ellenőrzőlámpa D 6V 1,2W TGL 10 83
Műszerfal-világítás D 6V 1,2W TGL 10 83
Belsővilágítás E 6V 5W TGL 10 83

2.4.    Futómű

2.4.1.    Alvázkeret

Alvázkeret fajtája Acéllemez-bordákkal összehegesztett ( önhordó kocsiszekrény ) kocsipadlókeret

2.4.2.    Mellsőtengely

Felerősítés Egyeskerék-felfüggesztés
Rugózás Progresszív hatású keresztlaprugó
Kerék-felfüggesztés Fent a keresztlaprugón, lent a lengő keresztkaron
Lengéscsillapítás Teleszkópos, kettősen ható
Kerékösszetartás 5...7 mm terhelés nélkül
Kerékdőlés +2°
Tengelycsonk-csapdöntés 7°30'
Meghajtás Mellső kardántengelyen át

2.4.3.    Hátsótengely

Felerősítés Egyeskerék-felfüggesztés
Kivitelezési mód Háromszög-lengőkar gumicsapágyazással
Rugózás Progresszív hatású keresztlaprugó
Lengéscsillapítás Teleszkópos, kettősen ható
Kerékdőlés -2°

2.4.4.    Kormánymű

Kivitel Fogasléces kormánymű
Fordulókör átmérője kb. 9,5 m

2.4.5.    Fékek

Szerkezet Belsőpofás fékek
Lábfék Hidraulikus négykerékfék
Kézifék Hátsókerekekre ható mechanikus fék
Kerékdob átmérője 200 mm
Fékbetét-felület 471 cm2
Fékfolyadék Globo-fékfolyadék vagy "Ate"

2.4.6.    Kerekek

Fajta Négylyukosztású tárcsáskerék
Kerékpánt mérete 4J X 13
Abroncsozás 5.20 - 13
Gumiabroncs levegőnyomása att-ban
   Limousine és Universal elöl 1,4
   Limousine hátul
     500 kp tengelynyomásig
     (335 kg hasznos terhelésig) 1,4
     550 kp tengelynyomásig
     (385 kg hasznos súlyig) 1,6
   Universal hátul
     500 kp tengelynyomásig
     (310 kg hasznos súlyig) 1,4
     580 kp tengelynyomásig
     (390 kg hasznos súlyig) 1,7

2.4.7.    Tüzelőanyagtartály

Űrtartalom 24l
Tartalék lb. 4l

2.5    Felépítés

Fajta Limousine vagy Universal
Kivitel Acéllemez-bordázat a kocsipadlóval összehegesztve. Külső felület Duroplast-borítással
Ajtók száma
   Limousine 2
   Universal 2 és 1 farcsapóajtó
Ülések száma 4
Fűtés Meleglevegő-befúvás a hűtőfúvóka révén a kipufogógáz-fűtésen keresztül

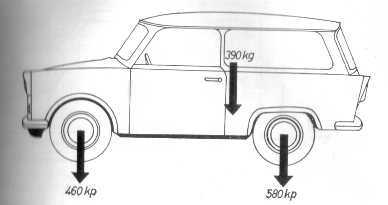

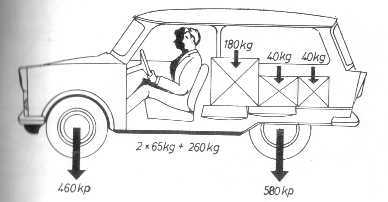

2.5.1.    Súlyok

Limousine
Universal
Összsúly
1000 kg
1040 kg
Önsúly, menetkészen
615 kg
650 kg
Hasznos súly
385 kg
390 kg
Mellsőtengely-nyomás
   terhelés nélkül
363 kp
365 kp
   terheléssel
450 kp
460 kp
Hátsótengely-nyomás
   terhelés nélkül
252 kp
285 kp
   terhelés
550 kp
580 kp
Bruttó vontatott teher
280 kp
( saját veszélyre )
Tető-csomagtartó
(négypont-felfüggesztéssel)
65 kp bruttó
saját veszélyre
40 kp bruttó
saját veszélyre

2.5.2.    Főbb méretek

Keréktávolság
2020 mm
Nyomtávolság
   elől
1206 mm
   hátul
1255 mm
Szabadmagasság
155 mm
Teljes hosszúság
   Limousine
3555 mm
   Universal
3560 mm
Teljes szélesség
   Limousine
1505 mm
   Universal
1510 mm
Teljes magasság
   Limousine
1440 mm
   Universal
1470 mm
Csomagtér térfogata, Limousine
0,415 m3
Rakodótér térfogata, Universal
   kétüléses
1,4 m3
   négyüléses
0,45 m3

2.6.    Teljesítmények

Legnagyobb sebesség kb. 100 km/óra
Utazási fogyasztás 7,0...9,0 l/100 km, hajtási módtól és bevetési feltételektől függően



Súlyok és tengelyterhelések, Limousine
Súlyok és tengelyterhelések, Limousine


Súlyok és tengelyterhelések, Universal
Súlyok és tengelyterhelések, Universal
Súlyok és tengelyterhelések, Universal

Méretek



Teljesítmény-jelleggörbe - Leistung:teljesítmény, Drehmoment:forgatónyomaték, PS:LE, kpm:kpm, U/min:ford/perc
Helyes vezetés az egyes sebességfokozatokban - Gang:sebességfokozat, U/min:ford/perc

FOLYT. KÖV!
