วิธีการถ่ายโอนข้อมูลเป็นการส่งสัญญาณออกจากเครื่องและรับสัญญาณเข้าไปในเครื่อง
การถ่ายโอนข้อมูลสามารถจำแนกได้ 2
แบบ คือ
1.
การถ่ายโอนข้อมูลแบบขนาน
การถ่ายโอนข้อมูลแบบขนาน
ทำได้โดยการส่งข้อมูลออกทีละ
1 ไบต์ หรือ 8 บิตจากอุปกรณ์ส่งไปยังอุปกรณ์รับ
อุปกรณ์ตัวกลางระหว่างสองเครื่องจึงต้องมีช่องทางให้ข้อมูลเดินทางอย่างน้อย
8 ช่องทาง เพื่อให้กระแสไฟฟ้าผ่านโดยมากจะเป็นสายสัญญาณแบบขนาน
ระยะทางของสายสัญญาณแบบขนานระหว่างสองเครื่องไม่ควรยาวเกิน
100 ฟุต เพราะอาจทำให้เกิดปัญหาสัญญาณสูญหายไปกับความต้านทานของสาย
นอกจากนี้อาจมีปัญหาที่เกิดจากระดับไฟฟ้าสายดินที่จุดรับผิดไปจากจุดส่ง
ทำให้เกิดการผิดพลาดในการรับสัญญาณทางฝ่ายรับ
นอกจากแกนหลักแล้วอาจจะมีทางเดินของสัญญาณควบคุมอื่น
ๆ อีก เช่น บิตพาริตี ที่ใช้ในการตรวจสอบความผิดพลาดของการรับสัญญาณที่ปลายทางหรือสายที่ควบคุมการโต้ตอบ
(hand-shake)
2. การถ่ายโอนข้อมูลแบบอนุกรม
ในการถ่ายโอนข้อมูลแบบอนุกรม
ข้อมูลจะถูกส่งออกมาทีละบิต
ระหว่างจุดส่งและจุดรับ การส่งข้อมูลแบบนี้จะช้ากว่าแบบขนาน
การถ่ายโอนข้อมูลแบบอนุกรมต้องการตัวกลางสำหรับการสื่อสารเพียงช่องเดียวหรือสายเพียงคู่เดียว
ค่าใช้จ่ายจะถูกกว่าแบบขนานสำหรับการส่งระยะทางไกลๆ
โดยเฉพาะเมื่อเรามีระบบการสื่อสารทางโทรศัพท์ไว้ใช้งานอยู่แล้ว
ย่อมจะเป็นการประหยัดกว่าที่จะทำการติดต่อสื่อสารทีละ
8 ช่อง เพื่อการถ่ายโอนข้อมูลแบบขนาน

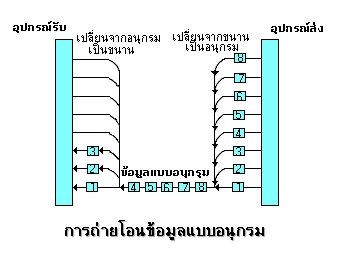

การถ่ายโอนข้อมูลแบบอนุกรมจะเริ่มโดยข้อมูลจากจุดส่งจะถูกเปลี่ยนให้เป็นสัญญาณอนุกรมเสียก่อน
แล้วคอยทยอยส่งออกทีละบิตไปยังจุดรับ
และที่จุดรับจะต้องมีกลไกในการเปลี่ยนข้อมูลที่ส่งมาทีละบิต
ให้เป็นสัญญาณแบบขนานซึ่งลงตัวพอดี
เช่น บิตที่ 1 ลงที่บัสข้อมูลที่ส่งมาทีละบิต
ให้เป็นสัญญาณแบบขนานซึ่งลงตัวพอดี
เช่น บิตที่ 1 ลงที่บัสข้อมูลเส้นที่ 1 ดังแสดงในรูป

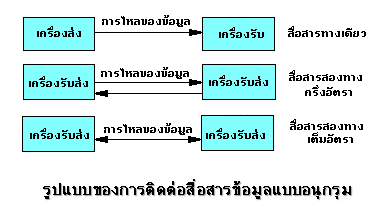

การติดต่อแบบอนุกรมอาจจะแบ่งตามรูปแบบการรับ-ส่ง
ได้ 3 แบบ คือ
1.
สื่อสารทางเดียว (simplex)
ข้อมูลส่งได้ทางเดียวเท่านั้น
บางครั้งก็เรียกว่าการส่งทิศทางเดียว
(unidirectional data bus)
2.
สื่อสารสองทางครึ่งอัตรา
(half duplex) ข้อมูลสามารถส่งได้ทั้งสองสถานี
แต่จะต้องผลัดกันส่งและผลัดกันรับ
จะส่งและรับพร้อมกันไม่ได้
3.
สื่อสารสองทางเต็มอัตรา (full duplex)
ทั้งสองสถานีสามารถรับและส่งได้ในเวลาเดียวกัน
ความเร็วของการถ่ายโอนข้อมูลแบบอนุกรม
หน่วยวัดเป็นบิตต่อวินาที (bps) หน่วยที่บรรยายถึงการเปลี่ยนแปลงของสัญญาณใน
1 วินาที เรียกว่าอัตราบอด (baud rate) ซึ่งเมื่อนำมาคูณกับจำนวนบิตใน
1 บอด จะได้อัตราบิต (bit rate) ซึ่งแสดงถึงการเปลี่ยนแปลงของสัญญาณ
1 ครั้ง ถ้าเขียนในรูปของสมการคณิตศาสตร์ก็จะได้
อัตราบิต
(bit rate) = อัตราบอด (baud rate) x (จำนวนบิตใน 1 บอด)
