ตัวกลางหรือสายเชื่อมโยง
เป็นส่วนที่ทำให้เกิดการเชื่อมต่อระหย่างอุปกรณ์ต่าง
ๆ เข้าด้วยกัน ซึ่งลักษณะของตัวกลางต่าง
ๆ มีดังต่อไปนี้
1)
สายคู่บิดเกลียว
สายคู่บิดเกลียว
(twisted pair) แต่ละคู่สายทองแดงจะถูกพันกันตามมาตรฐานเพื่อลดการรบกวนจากคลื่นแม่เหล็กไฟฟ้าจากคู่สายข้างเคียงภายในเคเบิลเดียวกันหรือจากภายนอก
เนื่องจากสายคู่บิดเกลียวนี้ยอมให้สัญญาณไฟฟ้าความถี่สูงผ่านได้ถึง
10 Hz หรือ 10 Hz เช่น สายคู่บิดเกลี่ยว 1 คู่ จะสามารถส่งสัญญาณเสียงได้ถึง
12 ช่องทาง สำหรับอัตราการส่งข้อมูลผ่านสายคู่บิดเกลียวจะขึ้นอยู่กับความหนาของสายด้วย
กล่าวคือ สายทองแดงที่มีเส้นผ่านศูนย์กลางกว้าง
จะสามารถส่งสัญญาณไฟฟ้ากำลังแรงได้
ทำให้สามารถส่งข้อมูลด้วยอัตราส่วนสูง
โดยทั่วไปแล้วสำหรับการส่งข้อมูลแบบดิจทัล
สัญญาณที่ส่งเป็นลักษณะคลื่นสี่เหลี่ยม
สายคู่บิดเกลียวสามารถใช้ส่งข้อมูลได้หลายเมกะบิตต่อวินาที
ในระยะทางได้ไกลหลายกิโลเมตร เนื่องจากสายคู่บิดเกลียว
มีราคาไม่แพงมาก ใช้ส่งข้อมูลได้ดี
แล้วน้ำหนักเบาง่ายต่อการติดตั้ง จึงถูกใช้งานอย่างกว้างขวาง
ตัวอย่างคือ สายโทรศัพท์ สายแบบนี้มี 2
ชนิดคือ
ก. สายคู่บิดเกลียวชนิดหุ้มฉนวน
(Shielded Twisted Pair : STP) เป็นสายคู่บิดเกลียวที่หุ้มด้วยฉนวนชั้นนอกที่หนาอีกชั้นดังรูป
เพื่อป้องกันการรบกวนของคลื่นแม่เหล็กไฟฟ้า
สายคู่บิดเกลียวชนิดหุ้มฉนวน
ข. สายคู่บิดเกลียวชนิดไม่หุ้มฉนวน
(Unshielded Twisted Pair :UTP) เป็นสายคู่บิดเกลียวที่หุ้มด้วยฉนวนชั้นนอกที่บางอีกชั้นดังรูป
mำให้สะดวกในการโค้งงอแต่สามารถป้องกันการรบกวนของคลื่นแม่เหล็กไฟฟ้าได้น้อยกว่าชนิดแรก
สายคู่บิดเกลียวชนิดไม่หุ้มฉนวน
2)
สายโคแอกเชียล
สายโคแอกเชียลเป็นตัวกลางเชื่อมโยงที่มีลักษณะเช่นเดียวกับสายทีวีที่มีการใช้งานกันมาก
ไม่ว่าในระบบเครือข่ายเฉพาะที่ ในการส่งข้อมูลระยะไกลระหว่างชุมสายโทรศัพท์หรือการส่งข้อมูลสัญญาณวีดิทัศน์
สายโคแอกเชียลที่ใช้ทั่วไปมี
2 ชนิด คือ 50 โอห์ม ซึ่งใช้ส่งข้อมูลแบบดิจิทัล
และชนิด 75 โอห์มซึ่งใช้ส่งข้อมูลสัญญาณแอนะล็อก
สายโคแอกเชียลจะมีฉนวนหุ้มป้องกันการรบกวนของคลื่นแม่เหล็กไฟฟ้า
และสัญญาณรบกวนอื่น ๆ ซึ่งเป็นส่วนหนึ่งที่ทำให้สายแบบนี้มีช่วงความถี่ที่สัญญาณไฟฟ้าสามารถผ่านได้กว้างถึง
500 Mhz จึงสามารถส่งข้อมูลด้วยอัตราส่งสูง
ลักษณะ
ของสายโคแอกเชียล
3) เส้นใยนำแสง
เส้นใยนำแสง

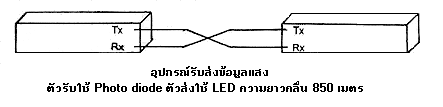

(fiber optic) เป็นการใช้แสงเคลื่อนที่ไปในท่อแก้ว
ซึ่งสามารถส่งข้อมูลด้วยอัตราความหนาแน่นของสัญญาณข้อมูลสูงมาก
ปัจจุบันถ้าใช้เส้นใยนำแสงกับระบบอีเธอร์เน็ตจะใช้ได้ด้วยความเร็ว
10 เมกะบิต ถ้าใช้กับ FDDI จะใช้ได้ด้วยความเร็วสูงถึง
100 เมกะบิต เส้นใยนำแสงมีลักษณะพิเศษที่ใช้สำหรับเชื่อมโยงแบบจุดไปจุด
ดังนั้น จึงเหมาะที่จะใช้กับการเชื่อมโยงระหว่างอาคารกับอาคาร
ระยะความยาวของเส้นใยนำแสงแต่ละเส้นใช้ความยาวได้ถึง
2 กิโลเมตร เส้นใยนำแสงจึงถูกนำไปใช้เป็นสายแกนหลัก
เส้นใยนำแสงนี้จะมีบทบาทมากขึ้น
เพราะมีแนวโน้มที่จะให้ความเร็วที่สูงมาก
ลักษณะของเส้นใยนำแสง
