Problemario para Examen Final.

Actualizada: 25 de marzo, 2003



Estos ejercicios y los realizados en clase te ayudarán a lograr un buen desempeño en el examen final. Dentro del tratamiento en el estado senoidal se incluyen conceptos de relaciones entre fases, potencia, resonancia y análisis de redes de dos puertos.
Espero sinceramente tu participación con dudas o comentarios en clase.


1.- La tensión de la fuente es: v(t) = 360 cos (6283.2 t - 34.05 °) Volts. Efectúe los cálculos correspondientes y llene los espacios en blanco con las respuestas.


Resistencia equivalente.

R =

.

Reactancia equivalente.

X =

.

Valor fasorial de la corriente 1.

I1 =

.

Valor fasorial de la corriente 2.

I2 =

.

Valor fasorial de la corriente total

IT =

.

Valor de la bobina en Henrios.

L =

.

Valor del capacitor en Faradios.

C =

.

Frecuencia en Hertz.

f =

.

Tensión en la bobina.

VL =

.

Tensión en el resistor de 10 Ohms.

V10 =

.

Tensión en el resistor de 5 Ohms.

V5 =

.

Tensión en el capacitor.

VC =

.

Potencia Reactiva en el inductor.

QL =

.

Potencia Media en el resistor de 10 Ohms.

P10 =

.

Potencia Media en el resistor de 5 Ohms.

P5 =

.

Potencia Reactiva en el capacitor.

QC =

.

Potencia Aparente Total.

s =

.

Factor de Potencia del circuito.

F.P. =

.

Expresión senoidal de la corriente total.

i (t) =

.

2.- Encuentre tensiones y corrientes en todos los elementos. Exprese en fasores. Con Método de Nodos se requieren solamente dos ecuaciones.

3.- Determine la Impedancia equivalente vista desde A-B. Indique la Reactancia que se debería colocar en serie para que el circuito se convierta en RESONANTE. Indique el Q para estas condiciones. Utilice Análisis de Red de un Puerto y compruebe mediante conversión Delta - Estrella.

4.- Encuentre la Potencia Total Aparente, la Potencia Real y el Factor de Potencia si la Potencia Reactiva es de 2000 VARS. Dibuje el Triángulo de Potencias. NO FALTAN DATOS.

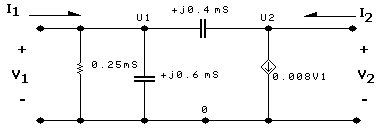

5.- La siguiente red representa un transistor operando en altas frecuencias. Caracterice mediante parámetros de admitancia, de impedancia y parámetros híbridos expresando las ecuaciones y dibujando el circuito equivalente de dos puertos. Se sugiere emplear análisis de nodos para encontrar los parámetros de Admitancia mediante las condiciones de corto circuito y efectuar la conversión. Los valores son de admitancias.

6.- Determine la Impedancia de entrada indicada. La frecuencia es de 10 000 rad/seg.


7.- Encuentre tensiones y corrientes en todos los elementos. La frecuencia angular se indica. Las fases de las fuentes son de cero grados. (Indicar Ifv en la fuente de tensión. Con método de Nodos solo requiere de dos ecuaciones)

8.- Encuentre el circuito equivalente de Thévenin de la red a la izquierda, entre los puntos A -B. Utilice dicho circuito para calcular la corriente en la impedancia del lado derecho. La frecuencia es de 10 x 103 rad/seg.



UNITEC*-Ing. Jorge Álvarez.
