Imágenes de Simulaciones.


Actualizada: febrero, 2004

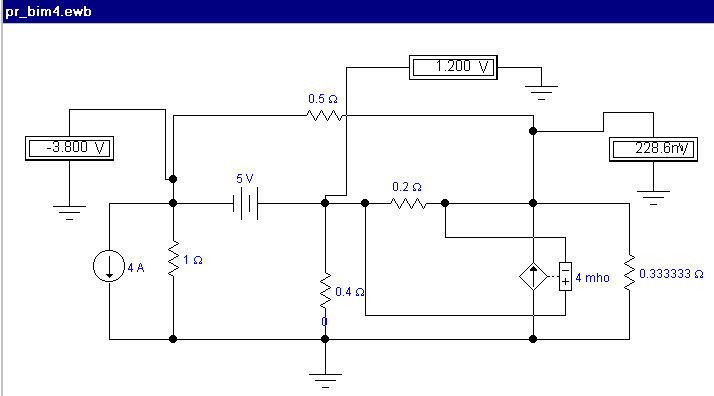

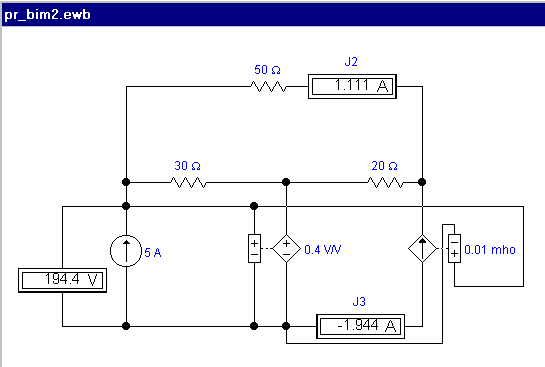

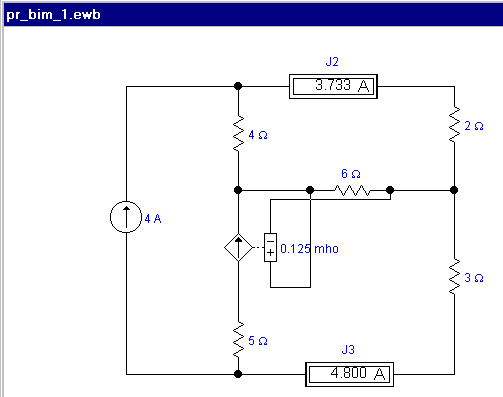

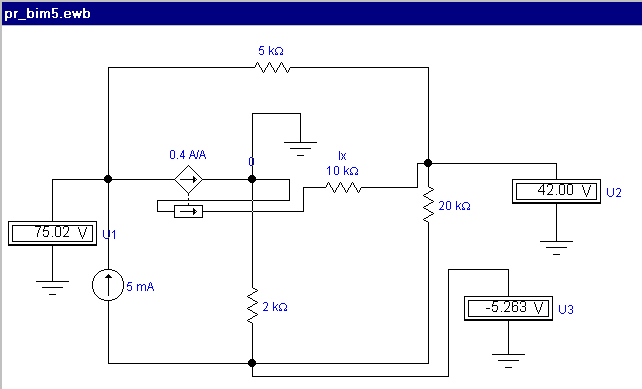

Esta es la forma de disponer las componentes. Fíjate en las fuentes dependientes. Espero que tus resultados concuerden con la simulación.

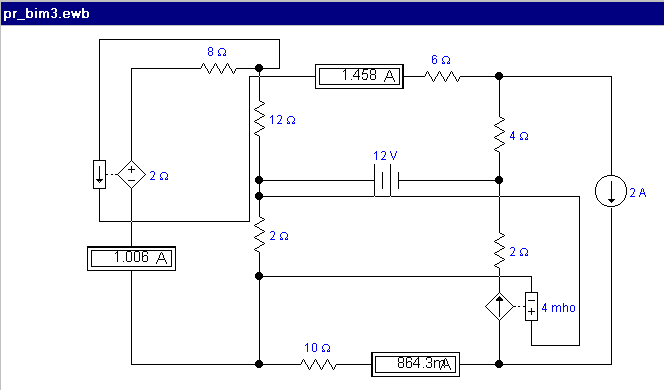

.. Las ecuaciones para este problema (si numeras las mallas de izquierda a derecha, y considerando como malla tres la inferior) son: 22 J1 - 12 J2 - 2 J3 = 2 Ix ec 1 -12 J1 + 22 J2 - 4 J4 = 12 ec 2 -2 J1 + 14 J3 - 2 J4 = - 122 - D1 ec 3 - 4 J2 - 2 J3 + 6 J4 = - D2 + D1 ec 4 Adicionales por fuente: - J3 + J4 = 4 Vx ec 5 J4 = 2 ec 6 Adicionales por variable: J 2 = Ix ec 7 2 J1 - 2 J3 = Vx ec 8 Reduciendo se llega a tres x tres: 22 J1 - 14 J2 - 2 J3 = 0 ec 1,7 -12 J1 + 22 J2 = 20 ec 2,6 -8 J1 + 7 J3 = - 2 ec 5, 6, 8 La solución es de : J1 = 1.01 Amperes, J2 = 1.46 Amperes, J3 = 0.86 Amperes... .



UNITEC*-Ing. Jorge Álvarez.
