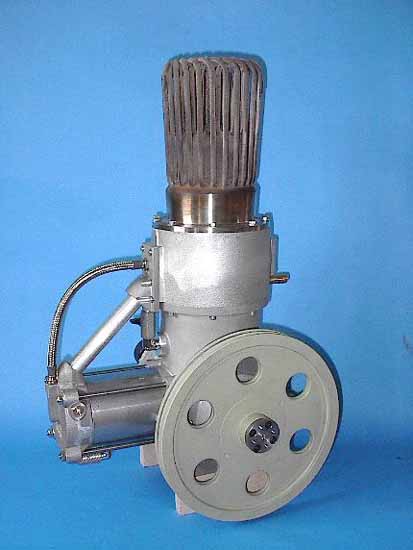

Der Stirlingmotor ST 05 G 350 - 500 Watt

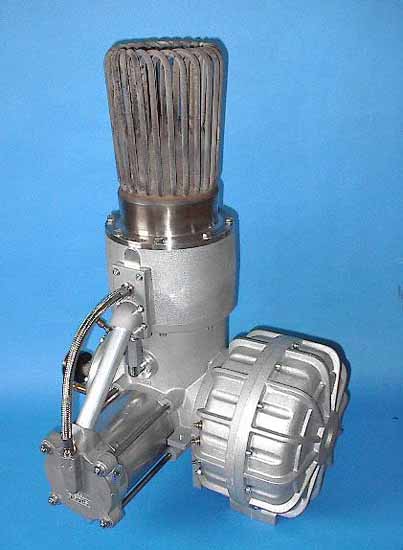

Mit integriertem Synchrongenerator ST 05 G-G 450 Watt el.

Gebaut aus käuflichen Normteilen

Technische Daten

Abmessungen: <
Höhe: ca. 600 mm Heizung: beliebig ( Prototyp mit Propangas)
Grundfläche: ca. 350 x 300 mm Kühlung: Wasserkühlung
Gewicht, Ausführung in Aluguß: ca. 20 kg Gasverbrauch ohne 225 Gramm/Stunde bei 300 W mech
Mit Generator ST 05 G-G ca. kg Verbrennungsluft
Schwungrad Masse 7,5 kg Durchmesser: 280 mm vorwärmung:
Arbeitskolbendurchmesser: 85 mm Leerlaufdrehzahl: ca. 800 Umdr/ Min
Verdrängerkolbendurchmesser: 96 mm Drehmoment: 8 Nm
Hub: 75 mm Leistung geplant: 300 - 500W
Arbeitsmedium: Luft oder Stickstoff bisher gemessen mit 10 bar: 505 Watt
Betriebsdruck: bis 10 bar Leistung mit Generator: 450 Watt el.
Maschinenwirkungsgrad(ohne Brenner) 22% Spannung: nach Auslegung der Wicklung
Erforderliche Temperatur am Erhitzerkopf:
Der Motor läuft ab 200°C, für 500W max. 650°C


Als Kältemaschine mit Luft als Arbeitsgas -100°C
