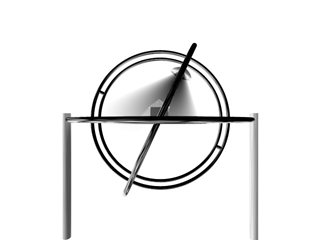

El instrumento está diseñado con fines pedagógicos para mostrar la utilidad de la geometría solar en el diseño arquitectónico.El heliodón se clasifica dentro de los de tipo de fuente luminosa móvil y maqueta fija. Está constituido por tres brazos en forma de arco de círculo; cada uno de estos brazos controla o simula las tres variables significativas del movimiento solar. Uno de los arcos fija la latitud del lugar, otro simula la posición de los días y meses, y el último las horas del día |
![]() |
![]() |
En el extremo del último brazo se localiza la fuente luminosa. Se trata de una lámpara de halógeno con un ángulo de haz luminoso de 10º. Esta lámpara está montada sobre una pantalla parabólica para simular rayos solares paralelos. La luminaria está montada de tal manera que permite la simulación del movimiento solar en todas sus variables permitiendo reproducir su posicidía ón en cualquier del año a cualquier hora y para cualquier latitud de la Tierra |
![]() |
![]() |
