¿Para que sirve el cable XE1541?
Este cable fué diseñado por Nicolas Welte y Wolfgang Moser en 1997 como sustituto del cable X1541 para conseguir un correcto funcionamiento de este sistema de transferencia con los puertos paralelos de las placas base actuales. Con este cable es posible conectar la unidad de disco 1541 de nuestro Commodore 64 al puerto paralelo (LPT) de un PC. Mediante programas como el Star Commander es muy fácil transferir ficheros, incluso transferir imágenes .d64 de discos enteros a diskettes para utilizarlos en un C64 real.
Otra opción muy interesante es utilizar el programa 64HDD, el cual nos permite utilizar nuestro PC como diskettera virtual para nuestro C64, el cual queda conectado directamente al PC, aunque con ciertas restricciones sobre todo en los juegos multicarga.
Construcción:
En primer lugar nos hace falta una pequeña lista de material:
- Un conector DB25 macho con carcasa.
- Cuatro diodos 1N5819 ó BAT85.
- Un conector DIN de 6 patillas (como el del cable serie de la 1541).
- Un metro y medio de manguera de cinco cables.
1.- Primero mecanizaremos los diodos como muestra la siguiente imágen para poder soldarlos correctamente:
Una vez mecanizados los diodos quedan como se muestra en la imágen:
Si observamos atentamente el conector DB25 por su cara frontal (por donde se conecta) podemos observar unos pequeños números que nos indican el número de patilla. Los diodos poseen dos patillas, denominadas ánodo y cátodo. El cátodo se distingue por tener una línea pintada en el lado correspondiente al mismo.
Para empezar haremos un puente entre las patillas 18 a la 25, ambas inclusive, comprobando que todas las patillas quedan perfectamente conectadas:
A continuación soldaremos el primer diodo. El ánodo irá a la patilla 10 y el cátodo a la 16:
El segundo diodo: el ánodo a la patilla 11 y el cátodo a la 17:
El tercero resulta un poco más facil: el ánodo a la patilla 12 y el cátodo a la 14:
Finalmente, el cuarto diodo: el ánodo a la patilla 13 y el cátodo a la 1:
Esta es una imágen de cómo debe quedar el conector DB25 visto desde arriba:
A partir de aquí comienza el cableado del conector: Voy a indicar una lista de acuerdo a los colores que comunmente se encuentran en una manguera de seis hilos. Como sólamente hacen falta cinco hilos, he eliminado el amarillo.
Cable Rojo, patilla 13
Cable Verde, patilla 12
Cable Marrón, patilla 11
Cable Azúl, patilla 10
Cable Negro, patilla 25 (que está unida a la 24, 23, 22, 21, 20, 19 y 18)
A continuación montaremos la carcasa como muestra la imágen, con cuidado de no pillar ningún cable al cerrar la tapa:

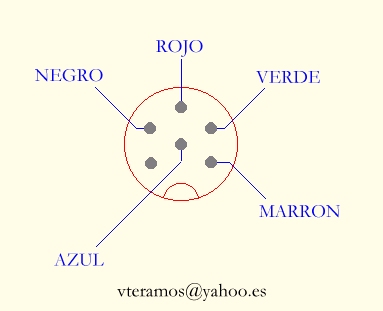

Para el conector DIN, emplearemos el siguiente diagrama de conexión. Representa el conector DIN visto por el lado de las soldaduras:
Una vez soldado el conector nos quedará como en las imágenes (recuerda pasar la carcasa del conector por el cable antes de empezar a soldar).
Montaremos el conector DIN y ya tenemos preparado el cable XE1541 para nuestro Commodore. Es muy recomendable revisar todas las conexiones para evitar posibles errores. Este montaje es más simple de lo que parece, pero es muy importante que esté bien realizado.
Cable XE1541 terminado.
Puedes encontrar los esquemas originales, así como más informacion sobre los creadores visitando http://sta.c64.org/.
