Arka panelinde ise koaksiyel kablolamaya sahip ağlar için BNC konnektör, UTP kablolama kullanılan ağlar için bir adet RJ-45 konnektör ve de cihazın adaptörünü bağlayacağınız bir adet güç konnektörü bulunmaktadır. BNC ve RJ-45 konnektörü aynı anda kullanılamaz.

Kuruluma başlamadan önce cihazı ağ üzerindeki diğer PC’ler gibi RJ-45 portundan hub’ınıza bağlamanız gerekmektedir. Eğer yerel ağınızı internete bağlamak için tek bir modem kullanacaksanız harici modeminizi ürünün ön panelinde bulunan COM1 portuna, iki modem ile bağlantı düşünüyorsanız COM1 ve COM2 portlarına iki adet seri harici modem bağlamanız gerekmektedir. Bağlantılarınızı yaptıktan sonra cihazın adaptörünü elektrik prizine takınız. Cihaz üzerinde bulunan LAN LNK LED’i yeşil yanmalıdır. Eğer yanmıyorsa hub’ınızın çalışıp çalışmadığını kontrol ediniz.

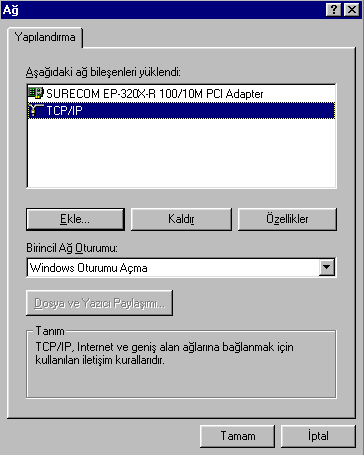

Surecom Internet Mini Gateway üzerinden internete bağlantı sağlayacak tüm PC’lerde ethernet kartı için TCP/IP protokolü kurulu olmalıdır. Bu protokolün kurulu olup olmadığını sisteminizde Denetim Masası/Control Panel üzerinden Ağ/Network ikonuna tıklayarak kontrol edebilirsiniz. Eğer TCP/IP protokolü yüklü değilse ağ yapılandırmasında ekle butonuna tıklayınız ve gelen menüden iletişim kuralları/protocols’u seçiniz.

Surecom internet mini gateway üzerinden internete bağlantı için gerekli minimum ağ bileşenleri ethernet kartınız ve TCP/IP protokolüdür. Ağınızda kullanmakta olduğunuz diğer bileşen ve protokoller internete erişmenizde bir çakışma veya uyumsuzluk yaratmaz. Yukarıda gelen pencerede TCP/IP üzerine iki defa tıklayıp TCP/IP özelliklerinden otamatik olarak IP adresi al seçeneğinin işaretli olup olmadığını kontrol ediniz. Eğer daha önceden TCP/IP protokolü yüklenmişse sadece otamatik olarak IP adresi al seçeneğini işaretlemeniz yeterli olacaktır. Eğer statik olarak bir IP adresi girilmişşse, otamatik olarak IP adresi alı seçtiğinizde daha önceden girilmiş olan IP adresi kendiliğinden iptal olacaktır. Mevcut ağınızda statik olarak IP adresi kullanmanız gerekiyorsa ağ üzerindeki bir PC’den kurulum için bu seçeneği işaretlemeniz gerekmektedir. Daha sonraki aşamalarda statik IP adresi ile bağlantı konfigürasyonu anlatılacaktır.

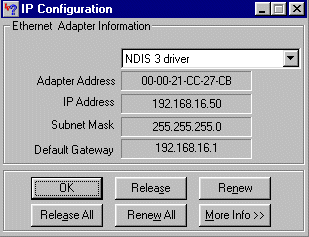

Sisteminiz açıldığında, surecom internet mini gateway’de bulunan DHCP sunucu üzerinden bir IP adresi alacaktır. Bunu kontrol etmek için Windows 95/98 işletim sistemlerinde Başlat/Start’tan Çalıştır/Run’a gelip winipcfg komutunu giriniz.

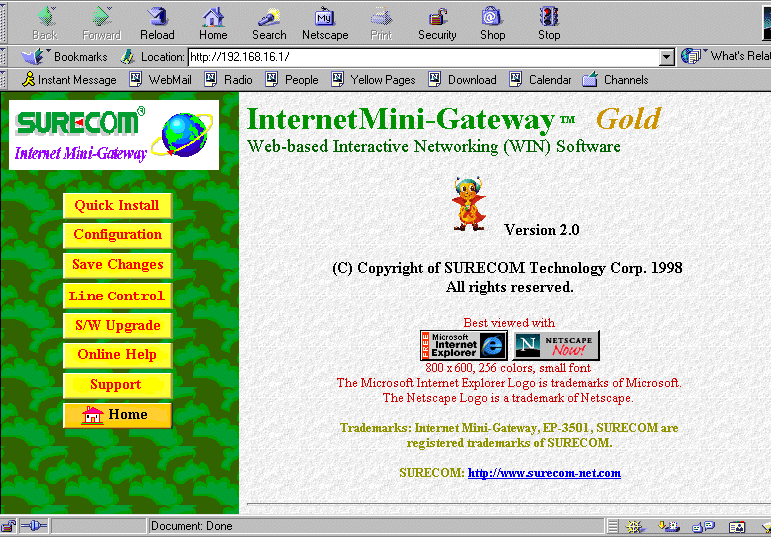

PC tarafında gerekli TCP/IP ayarlarını yapıp cihaz üzerinden IP adresi alıp almadığımızı test ettikten sonra, Microsoft Internet Explorer veya Netscape Navigator gibi bir web tarayıcısı ile surecom internet mini gateway’in IP adresine bağlanıp internet servis sağlayıcı bilgilerini cihaz konfigürasyonuna girmemiz gerekiyor. Bunun için kullanacağımız web tarayıcısının güncel bir versiyonunu kullanmakta yarar var (Microsoft Internet Explorer 4.01+, Netscape Navigator 4.06+)

Surecom internet mini gateway’in konfigürasyonuna yetkisiz kullanıcıların engellenmesi amacı ile bizden kullanıcı adı ve şifresi istenecektir. Fabrika çıkış ayarları ile kullanıcı adı “admin” şifre ise “surecom” dur. Konfigürasyonumuz bittiğinde kullanıcı şifremizi değiştirmeniz önerilir.

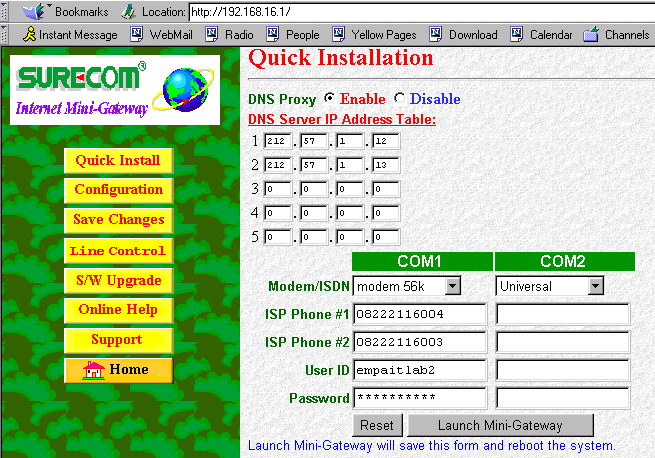

Basit kurulum penceresinde internet servis sağlaycımızın DNS numaraları, modem hızı, telefon numaraları gibi bilgileri giriyoruz. Internet servis sağlayıcıya bağlantıda Windows işletim sistemleri ile bağlantı yaparken herhangi bir DNS numarası gerekmese bile surecom internet mini gateway’in konfigürasyonunda bir DNS sunucu IP numarası atamamız gerekiyor. Eğer internet servis sağlayıcımıza DNS IP numaralarını öğrenmek için ulaşamıyorsak herhangi bir servis sağlayıcıya ait DNS Sunucu IP numarasını girebiliriz. Bir veya iki adet DNS sunucu IP adresi girmemiz yeterli olacaktır, hepsini doldurmamız gerekmiyor.

Sayfanın altında COM1 ve COM2 portları için bulunan login script bölümleri PAP/CHAP kullanıcı yetkilendirme protokollerini desteklemeyen internet servis sağlayıcılardan bağlantı için kullanılmaktadır. PAP/CHAP desteklemeyen internet servis sağlayıcılar üzerinden surecom internet mini gateway ile internete bağlantıyı önermiyoruz.

Internet bağlantımızı COM1’e göre yaptığımız ve modemimizi surecom internet mini gateway’in COM1’ine bağladığımız için, gelen pencerede COM1’i seçip Control alt menüsünden “Dial-up” ı seçiniz. Line Status çerçevesinde ise arama ile ilgili bilgileri bulacaksanız. Bir hata oluşması durumunda ise hata ile ilgili bilgiye buradan ulaşabilirsiniz. “Line Status” çerçevesi 3 sn. de bir kendini yeniler. Bağlantı kurulduğunda ise şekildeki gibi Bağlantının kurulduğunu ve internet servis sağlayıcıdan alınan IP adresini görebilirsiniz. Internet bağlantımız gerçekleşmiştir. Artık web’te gezebilirsiniz.

Internete bağlantı için ağa bağlı herhangi bir PC’nin web browser’unu açıp herhangi bir sayfaya bağlanmak istemesi veya bir sohbet programını çalıştırması, ftp üzerinden dosya transferi yapmak istemesi, yani herhangi bir internete bağlantı talebi, cihaz tarafından algılanacak ve bağlantı kurulacaktır. Bu özelliğe dial-on-demand özelliği deniyor.

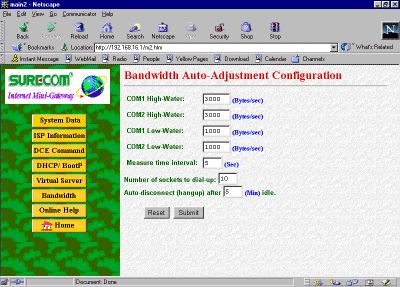

Tek bir modem üzerinden internete bağlantı hızımız bizi tatmin etmiyorsa, surecom internet mini gateway’e ikinci bir modem bağlayabiliriz. Bu durumda kaç kullanıcı internete bağlandıktan ikinci modemin devreye girmesi gerektiğini belirtmeliyiz. Bu seçenek ise yukardaki pencerede “Number of sockets to dial-up” seçeneğidir. Fabrika çıkış ayarı 10’dur. Dilediğinizde bu değeri arttırabilir veya azaltabilirsiniz.

Gelen pencereye yukardaki bilgileri girip Bağlan/Connect’e tklayınız.

Şifreyi doğru olarak girdiğinizde aşağıdaki gibi kurulum seçeneklerini belirten bir menü ile karşılaşacaksınız. Hızlı bir kurulum işlemi için “i --- Quick Configuration” seçeneğini” i tuşuna basarak seçebilirsiniz.

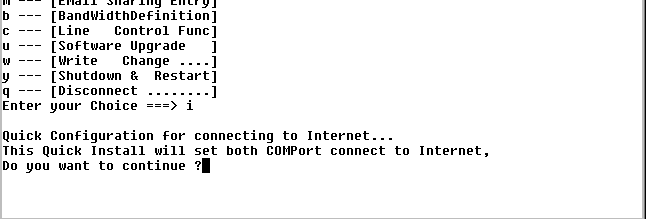

Her iki seri portumuzunda internete bağlantı için ayarlanacağını belirten bu pencerede kuruluma devam etmek için onayımız istenmektedir. “y” yazarak devam edebiliriz.

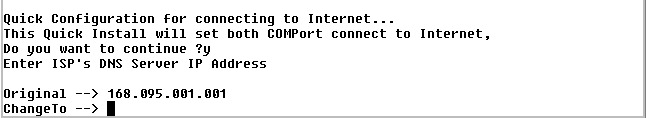

Yukarıdaki ekranda bizden internet servis sağlayıcı DNS IP numarası istenmektedir. Bu bölüme servis sağlayıcımızdan öğreneceğimiz DNS numarasını girmemiz gerekiyor. Internet servis sağlayıcıya bağlantıda Windows işletim sistemleri ile bağlantı yaparken herhangi bir DNS numarası gerekmesi bile surecom internet mini gateway’in konfigürasyonunda bir DNS sunucu IP numarası atamamız gerekiyor. Eğer internet servis sağlayıcımıza DNS IP numaralarını öğrenmek için ulaşamıyorsak herhangi bir servis sağlayıcıya ait DNS Sunucu IP numarasını girebiliriz.

Cevap: Aynı anakartlarda olduğu gibi firmware update’ini herhangi bir sorunla karşılaşmadığınız sürece önermiyoruz. Firmware update’i için ftp://ftp.empa.com.tr/Networking/surecom/ep3501/ adresinden fw-g.exe adlı dosyayı bilgisayarınıza indirin ve sisteminizde yeni bir klasör yaratın. Fw-g.exe dosyasını yeni yarattığınız klasöre taşıyıp burada açın. Sisteminizi DOS açılış disketi ile açıp ürünle beraber gelen 9 pin’lik RS-232 kablonun bir ucunu PC’nizin COM!’ine, diğer ucunu ise surecom internet mini gateway’in COM1’ine bağlayın. Yeni yaratmış olduğunuz klasördeki setup yazılımını DOS’ta çalıştırın. Yazılım sizden surecom internet mini gateway’i kapatıp açmanızı isteyecektir. Cihazın adaptörünü çıkartıp yeniden takın ve bağlantının kurulmasını bekleyin. 30 saniye içinde ekranda bağlantının kurulduğunu gösteren “connection build succesfully” yazısını görmelisiniz. Eğer göremezseniz seri kablonuzu kontrol ediniz ve PC’nizin COM1’ine bağlı olduğundan emin olunuz (COM2’ye bağlı ise çalışmayacaktır.) Yine de başarılı olamazsanız başka bir PC üzerinden aynı işlemi deneyin. Bağlantı kurulduktan sonra herhangi bir tuşa basıp konfigürasyon seçeneklerine girebilirsiniz. Alt ve F tuşuna aynı anda bastığınızda *.ROM dosyası otamatik olarak ekranda belirecek ve FULL BIOS update’ine başlanacağı belirtilecektir. Başlamak için Enter tuşuna basın ve gösterge 0%’dan 100%’e kadar ilerleyecek ve BIOS update tamamlanacaktır.

Cevap: Yukarda anlatıldığı gibi cihaza seri port ile bağlantı kurun. Bağlantı sağlandıktan sonra herhangi bir tuşa basarak konfigürasyon seçeneklerine gelin. Configuration Data seçeneğinden sonra Factory Default Configuration’i seçin. Cihaz fabrika çıkış değerlerine gelecektir. Yeniden konfigüre etmeniz gerekecektir. Admin şifresi fabrika çıkış değerlerinde ki gibi “surecom” olarak değişmiştir.

Cevap: Internet servis sağlayıcıya bağlantı, modem üzerinden gerçekleşir ve servis sağlayıcınızın modemi ve de kendi modeminiz sürekli olarak veri alışverişinde bulunur. Hattınızı ve modeminizi kontrol ediniz. Surecom internet mini gateway’e web’ten eriştiğinizde Bandwidth bölümünde “Auto Disconnect After” seçeneğini kontrol ediniz. Bu seçenek ağ üzerindeki PC’lerden ne kadar süre internet kullanılmadığında hattı keseceğini belirtir. Bu süreyi arttırın.

Soru 8: Surecom internet mini gateway ile baglantida, terminaller IRC’ye bağlanabiliyor, sunucu uzerinden sohbet edebiliyorum. Ama DCC chat gerçekleştiremiyorum. Ne yapmaliyim?

Cevap: Teorik olarak surecom internet mini gateway 253 kullanıcıyı destekliyor. Cihaz seri portuna bağlı bulunan modem ile sağlanan internet erişimini paylaştırır. 56k v.90 standartlarını destekleyen bir modem ile bağlantı yaptığımızı varsayarsak ve 10 kullanıcı bu hattı kullanıyorsa, 56kbps’lik band genişliği bu kullanıcılar arasında paylaştırılacaktır. Band genişliği yetersiz kaldığında ikinci bir modem bağlayabilirsiniz.

Cevap: Giriş 230V ~ 50Hz 200mA, Çıkış 12V ~ 1500 mA
