การเพิ่มไฟ
V Core ให้กับ AOpen AK73 Pro (A)
AOpen AK73 Pro (A) เป็นบอร์ดที่น่าสนใจตัวหนึ่งในท้องตลาดปัจจุบัน คุณภาพต่างๆก็ใกล้เคียงกับบอร์ดที่ใช้ Chip
set เดียวกันแต่ความสามารถในการ Overclock นั้นก็ต้องมีการปลุกให้ตื่นจากการหลับใหล(ยังกะหนังเลย 5 5 5 ) ว่าแล้วก
็ เพิ่มไฟเข้าไปอีกเอาให้นกตัวน้อยหอมฉุยกันไปเลย.... ไม่ใช่อย่างนั้นเอาไว้ Overclock ให้ได้ความถี่สูงขึ้นตามที่เราต้องการ
(อนึ่งความสามารถในการ Overclock ของ CPU แต่ล่ะตัวไม่เท่ากัน เด็กและสตรีมีครรถ์ควรปรึกษาแพทย์ก่อน.. ว่าเข้าไป
นั้นกลับมาได้แล้ว ฮ่าๆๆๆ)
A Open AK73 Pro(A) จะใช้ Semtech SC 2422 เป็น voltage regulator (Biphase Current Mode
Controller)(เป็นตัวควบคุมไฟที่จ่ายให้ CPU ) เราจะแก้โดยการ ต่อ R 33K ohm 1/4W (ส้ม ส้ม ส้ม ทอง) จาก

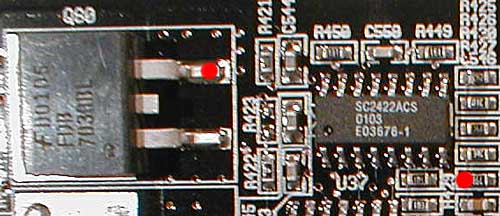

ขา 7 ผ่าน R ลงกราด์ว ดูจากรูปแล้วกัน จุดสีแดง 2 จุดนั้นแหละครับ

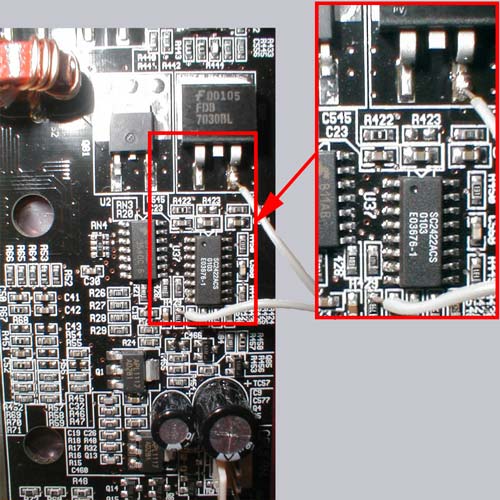

ให้ใช้สายไฟบัดกรีเข้าที่จุดทั้ง 2 ก่อนน่ะครับแล้วค่อยเอา R มาต่อทีหลังดังรูปน่ะครับ
เสร็จแล้วก็จัดเก็บให้เรียบร้อย แล้ว รอรับความแรงและร้อนที่จะตามมา ฮ่าๆๆๆ
ไฟที่ได้จะเพิ่มขึ้น
+ 0.3 V จากค่าปกติน่ะครับเช่น Bios เซ็ทไว้ที่ 1.7 ไฟที่จ่ายให้ CPU จริงๆก็จะเป็น 2.0 V น่ะครับ..
....และสำหรับคนที่ยังไม่ พอใจกับผมงานตามเรามาทางนี้เลยครับ สำหรับคนที่ไม่กลัวร้อน เพิ่มไฟได้ตามใจเลยครับ ทนได้ทนไป
จะเอาไฟเพิ่มสักเท่าไหร่ก็ใส่ในช่องน่ะครับ... นำค่า R ที่ได้ไปต่อแทน 33 K ohm น่ะครับ
