CoreHardware modify hardware is easy เพิ่มไฟ
V IO และ V AGP ให้แก่ EPoX EP-8K7A
โดยทั่วไปนั้น EPoX EP-8K7A นั้นสามารถที่จะเพิ่ม V Core ได้อีก +0.4V(J2)ซึ่งก็ช่วยในการ Overclock ได้ในระดับ
หนึ่งแต่มันยังไม่เพียงพอสำหรับ นัก Overclock ตัวยง .. โดยเรายังสามารถที่จะเพิ่ม V IO เพื่อที่จะได้ Overclock บัสได้สูงๆและเพิ่ม V AGP เพื่อ Overclock การ์ดจอได้อีก ฮ่าๆๆๆ
สุดๆกันเลยล่ะ
ทีนี้ใครจะอยู่หรือ CPU จะไปจะได้รู้กัน :)
คำเตือน

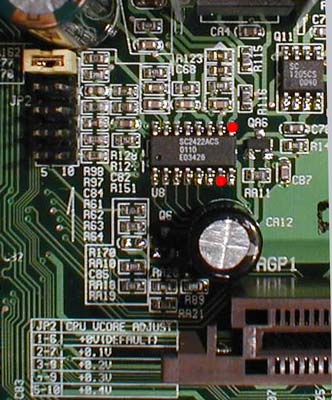

การแก้ไขส่วนต่างๆของอุปกรณ์จะทำให้สูญเสียการรับประกันจากผู้ขาย..จึงควรพิจารณาอย่างถี่ถ้วนก่อนลงมือทำ..มาดูกันอีกนิดสำหรับคนที่ยังไม่พอใจสำหรับ +0.4V V Core นี้ยังสามารถที่จะเพิ่มให้สูงขึ้นกว่านี้ได้อีก(มันล่ะที่นี้ ฮ่าๆๆ) IC
Semtech SC 2422 จะเป็นตัวควบคุมไฟที่จายให้ CPU และเราจะต้องทำการบัดกรี R ระหว่างขาที่ 7 และ กราด์ว(ขาที่ 9)
โดยค่า R นั้นคำนวนได้จากโดยใส่ค่าไฟที่ต้องการเพิ่มลงไปแล้วกดคำนวณก็จะได้ค่า R ที่ต้องการ
เมื่อได้ค่า R ที่ต้องการก็ทำการต่อเข้าระหว่างขา 7 และ
9 ตามรูปต้องระวังหน่อยน่ะเพราะว่ามันเล็กมากแนะนำว่าควรต่อสายออกมา
เพราะต่อ R โดยตรงจะไม่ค่อยสะดวกน่ะครับก็แล้วแต่ความสามารถล่ะครับ
เพราะต่อ R โดยตรงจะไม่ค่อยสะดวกน่ะครับก็แล้วแต่ความสามารถล่ะครับ
 เราจะต้องบัดกรี
สายไฟ ด้วยความระมัดระวังหน่อยน่ะ |
พอ V Core เรียบร้อยแล้ว อย่าลืมน่ะครับว่าถ้า ไฟ มาก อุณหภูมิ ก็เพิ่มขึ้นตามไปด้วยจึงควรดูแลเรื่องความร้อนให้ดีด้วยน่ะครับ
ต่อมาก็ถึงเวลาของ V IO และ V AGP กันแล้วล่ะครับโดยบอร์ดรุ่นนี้จะใช้ IC ของ UNISEN เบอร์ US-3034 เป็นตัวควบคุม
ไฟ 3.3 V ซึ่งจะอยู่ใกล้กับ Socket DDR
..คนที่จะทำต้องมีประสบการณ์เป็นพิเศษน่ะครับเพราะว่า ตัวมันเล็กมากจริงๆครับ โดยจะต่อ R ระหว่งขอ 3 และขา 5 แต่
อาจไม่สะดวกเราจึงต่อสายไฟออกมาก่อนแล้วค่อยต่อ R ที่ปลายสายไฟน่ะครับตามรูป โดยไฟเราสามารถเพิ่มจาก 3.3V ไปจนถึง
4 V และเราจะเพิ่มแค่ 3.6 V ก็ น่าเพียงพอแล้วโดยจะใช้ R ค่า 6.2 K ohm (1/4 W)

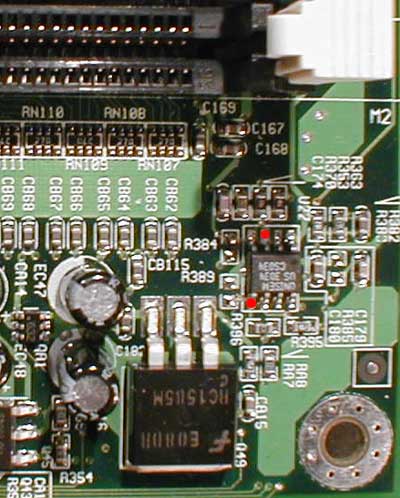

รูปจุดที่เราจะเชื่อมต่อสายไฟ ขา 3 และ ขา 5 ตามจุดสีแดงนั้นและครับ

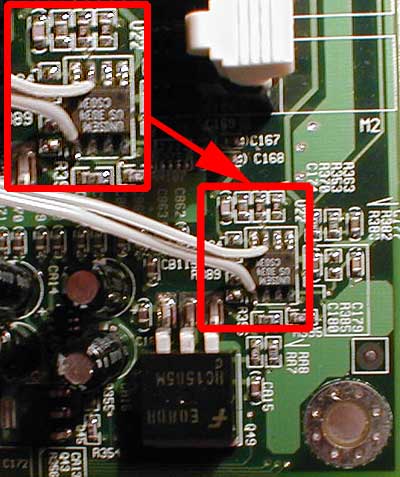

ภาพลักษณะการต่อสายและที่ปลายสายไฟทั้งสองจะต่อ R ค่า 6.2 K ohm ไว้หลังจากต่อเสร็จก็เรียบร้อยครับ ประกอบเครื่อง

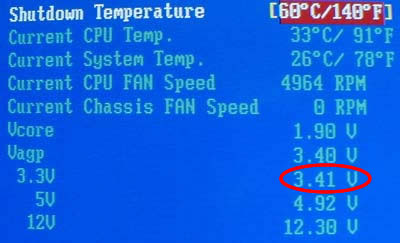

กันเลย เมื่อเข้ามาดูไฟ ใน Bios ก็จะเพิ่มขึ้นแล้วล่ะครับ ฮ่าๆๆ อันนี้ก่อนต่อ Modify น่ะครับ VIO 3. 4V

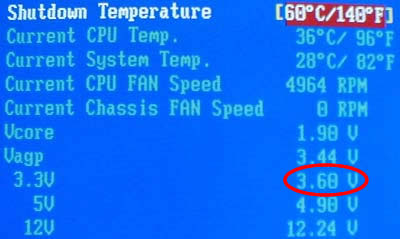

แต่พอเสร็จหลัง Modify ฮ่าๆๆ
V IO = 3.6 V O/C กันสุดๆครับแต่อุณหภูมิก็เพิ่มขึ้นด้วยน่ะครับ
ยังงัยคนที่คิด Overclock ก็ ดูแลเรื่องความร้อนของระบบให้ดีด้วยน่ะครับ ไม่งัน Hank ตามมาหากเล่น
ไปสักพักหนึ่ง ก็อาจจะต้องเปลี่ยน heatsink ที่มีขนาดใหญ่ขึ้นล่ะครับ....เอาเป็นว่าใครที่คิดจะทำ แต่ทำไม่ได้ก็ให้ที่ร้าน
ซ่อมเขาทำให้ก็ได้ หรือผมทำให้ก็ได้ น่ะอยากรู้เหมือนกันว่าหลังจากเพิ่มไฟแล้ว มันจะราก CPU ของเราไปได้ถึงไหนกัน
