Dolby Surround Pro Logic





Dolby Surround Pro Logic

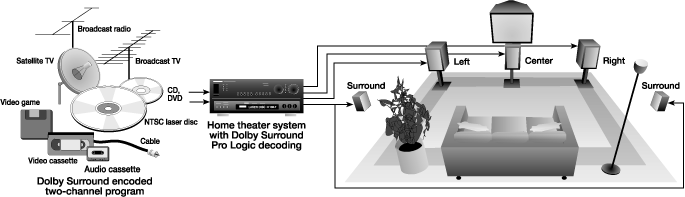

           ดอลบี้เชอร์ราวด์โปรโลจิก คือเทคโนโลยีที่ใช้ในการถอดรหัสสัญญาณเสียงที่เข้าแบบดอลบี้เชอร์ราวด์
ซึ่งจะถูกติดตั้งในระบบเสียงโฮมเธียร์เตอร์มันจะทำหน้าที่คล้ายกับเครื่องถอดรหัสระดับมืออาชีพที่ใช้ใน
งานภาพยนต์   ดอลบี้เซอร์ราวด์โปรโลจิกจะสร้างสัญญาณเสียง 4 ช่งเสียงคือ ซ้าย,กลาง,ขวา,และหลัง
(เซอร์ราวด์) ที่ถูกเข้ารหัสแบบ 2 แทรคเสียงขึ้นมาใหม่

ดังเช่นที่ส่วนของการแยกช่องเสียงซ้าย (L) และขวา (R)  คือหัวใจของตัวถอดรหัสแบบ
Passive adaptive matrix ก็เป็นหัวใจของถอดรหัสโปรโลจิก  เช่นกัน  สัญญาณเสียง
หลัก (Lt และ Rt)  จะถูกส่งเข้าไปในตัวถอดรหัสและจะได้ผลลัพธ์ออกมาเป็นสัญญาณ
เสียง 4 ช่องเสียง คือ  ซ้าย กลาง ขวา และหลัง(เซอร์ราวด์) เปรัยบเทียบบล็อคไดอะแกรม
ของตัวถอดรหัสโปรโลจิกในรูปที่ 9 ด้วยตัวถอดรหัสแบบ Passive  ในรูปที่ 2  เราจะเห็น
ว่ายกเว้นส่วนของ Matrix stage  และ Center output นอกจากจะเป็นสัญญาณเสียงที่เหมือน
จริงเลยทีเดียว

โดยสรุป โปรโลจิกจะทำงานโดยการตรวจสอบสัญญาณเสียงที่ถูกเข้ารหัสมาอย่างต่อเนื่อง
ประเมินสนามเสียงที่มีความมโดดเด่นและขยายสัญญาณเสียงในทิศทางเดียวกันอย่างเป็น
ปฎิภาคกับสัญญาณเสียงที่มีความโดดเด่น

	โหมดการทำงานของระบบ Dolby susround Pro logic  มีดังนี้
	1.โหมดนอร์มอล ( Normal Mode) หรือโหมดการใช้งานปกติคือโหมดที่ลำโพงคู่หน้ามี
ความตอบสนองตลอดย่านความถี่เสียง  แต่ลำโพงเซ้นเตอร์จะจะกัดแบนด์วิดธ์ความถี่ต่ำไว้ 100
เฮิรตซ์
	2.โหมดแฟนทอม (Phantom Mode) เป็นโหมดที่ใช้ในกรณีที่ต้องการฟังเพลงจะมี
เสียงเฉพาะลำโพงซ้ายขวาด้านหน้า และลำโพงเซอร์ราวด์ ส่วนลำโพงเซ็นเตอร์ไม่มีเสียง
	3.โหมดสเตริโอ 3 ( 3 Stereo Mode) โหมดนี้จะตัดเสียงลำโพงเซอร์ราวด์ออกไปจะมี
เสียงแค่สามลำโพงชุดหน้า คือ ลำโพงซ้ายขวาและเซ็นเตอร์เท่านั้น โหมดนี้จะใช้เพื่อการฟังเพลงเช่นกัน
	4.โหมดไวด์ ( Wide Mode ) จะเป็นโหมดืที่าขยายความกว้างแบนด์วิดธ์ การตอบสนอง
ความถี่ให้กับลำโพงเซ็นเตอร์เท่ากับลำโพงชุดหน้าซ้าย ขวา

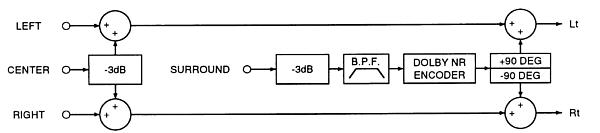

รูปแสดงการเข้ารหัสสัญญาณระบบ Dolby S.urround Pro Lopic  ,

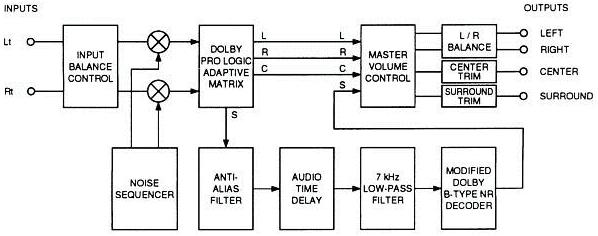

รูปบล็อคไดอแกรมการเข้ารหัส Dolby Surround Pro Logic  ,





Dolby Surround Pro Logic II

	ดอลบี่เซอร์ราวด์โปรลอจิก II เป็นเทคโนโลยีการถอดรหัสแบบแมททริกซึ่งได้พัฒนาเพิ่มมขึ้นมาจาก
ดอลบี้เซอร์ราวด์โปลอจิก 1 ซึ่งจะให้คุณภาพของเสียงที่สมททจริงมากกว่าเดิมวงจรที่ถอดรหัสออกมาแล้วจะ
ประกอบไปด้วย แชนเนลห้น้าซ้าย แชนเนลหน้าขวา แชนเนลกลาง แชนเนลเซอร์ราวด์ซ้าย แชนเนลเซอร์ราวด์
ขวา และซับวูฟเฟอร์

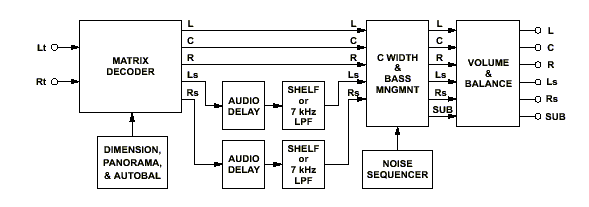

รูปบล็อคไดอแกรมการเข้ารหัส Dolby surround Pro logic II,
