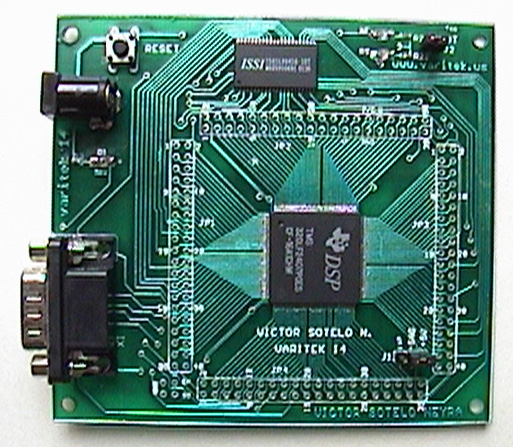

Varitek 14 y 17 módulo de desarrollo para diseño de equipos de control industrial
El módulo Varitek 14 dispone del DSP de mayor prestigio en la industria, el TMS320LF2407 de la Texas Instruments, con capacidad de procesamiento de 30 y 40 MIPS según el modelo, tiene dos unidades de manejo de relojerías y contadores, 4 timers, 16 canales de conversión AD con secuencia programada, 2 lectores de encoders en cuadratura, perro guardián, varios modos de operación en baja potencia, 12 PWMs, puertos seriales síncronos y asíncronos, puerto CAN, memoria externa de 64Kwords, convertidor DAC de dos canales entre otros.
Puede manejar fácilmente un motor de inducción AC con técnicas de modulación de ancho de pulso o espacios vectoriales PWM y SVPWM respectivamente, con algoritmos de control adaptivo, fuzzy, deslizamiento u otros que requieran un procesamiento en tiempo real. Gracias a sus dos unidades de decodificación en cuadratura, se pueden manejar dos motores de posicionamiento e incluso se puede lograr hasta cuatro posicionamientos con dos de ellos desarrollados por software.
El nuevo Varitek 17 se diferencia con el Varitek 14 en que este trae un módulo de memoria flash de 4Mb de Atmel, en vez del convertidor DAC.
|
Características
DSP TMS320LF2407(A)
• 30 y 40 MIPS de performance (40 mod A)
Arquitectura Harvard, 6 buses y uso de pipeline de 6 etapas
• 144-Pin Plastic Quad Flat Package (SOIC Suffix)
• 33-ns Tiempo de ejecución de cada Instrucción en Pipeline
• 1.544KWords RAM data y 32KWords Flash para programas como memoria interna
• 12 Canales de PWM. Pulse-Width Modulation
• 4 Timers de Propósito generalcon 6 modos de trabajo
•3 Unidades de comparación completa con tiempo muerto para mosfets o IGBTs
• 8 Unidades de Captura con dos resolvedor de cuadratura para encoders QEP
• 2 Módulos de Conversión Analógico Digital de 8 canales cada uno, hasta 200KHz
• 28 pines de entradas y salidas I/O Programables
• Unidad de tiempo de interrupción en tiempo real Watchdog Timer Module
• Unidad de Comunicación Serial asíncrona (SCI) para conexión a la PC
• Unidad de Comunicación Serial síncrona (SPI) para conectar módulos DA externos
• 5 Interrupciones externas (2 Power Drive Protect, Reset y 2 Maskable Interrupts)
• 4 Modos de apagado y de consumo en baja potencia
• Emulación Scan-Based para usar JTAG
• Programa de Arranque
|
El Varitek 14 viene con una memoria externa de programas de 32KWords y una memoria externa de datos de 32KWords. Puede hacer el pedido en 30 o 40 MIPS.
También cuenta con un convertidor Digital Analógico DAC SPI TLV5618A de 2 canales, de 12 bits de resolución y un tiempo de establecimiento de 3us.
El Varitek 17 trae una memoria Atmel tipo flash de 4Mb en vez del convertidor DAC. Este viene con el procesador de 40 MIPS.
Incluye Tarjeta con procesador TMS320LF2407 y los siguientes elementos:• Cable de comunicación serial RS232
• Programa Ensamblador ASM
• Monitor de exploración para el código (software de emulación)
• Adaptador AC 220v/5v DC
• Capacidad de trabajo independiente de PC
• Pines para interfase estándar JTAG
• Manual de usuario y documentación en CD
Precio TMS320F2407 S/. 560.00 + I.G.V.
Precio TMS320F2407A S/. 580.00 + I.G.V.
|
|
