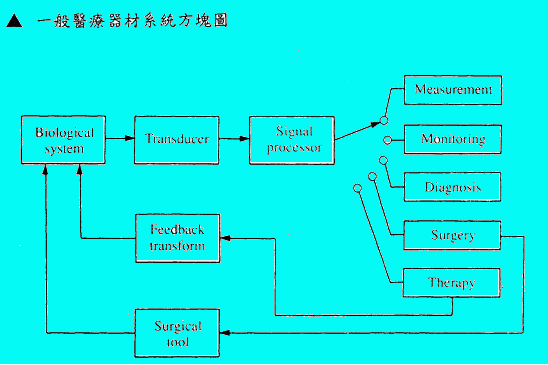

上述方塊圖為廣義結構，並非所有醫療儀器皆有此繁複單元，因此僅
需某一或數個單元便可執行一特定用途。

Biological syste(生物系統):

其生理參數往往有低信雜比。測量值範圍大及難以測量之困難 。可能之生理參數，例如:壓力、血流、電壓、電流、pH值、體積、重量、溫度…‥及其可能之變化率。

Transducer(換能器):

將一能量參數轉換為另一能量參數表示之系統。一般以"電"換能器而言，把生物系統之血壓、血流等非電訊號，經感測器擷取出來並轉換成電流、電壓訊號；或將生物系統之電訊號匹配放大等作用，即稱為"電"換能器。
　

Signal Processor(信號處理):

一般是指電之信號放大、濾波、ADC、DAC等後續處理。 基本上，在此單元中，輸入/輸出間參數是一致的，但皆須視後續單元(監視、診斷‥)而定。

Monitoring(監視單元):

可藉指針、列印、螢幕、數字‥等方式將信號顯示出來。

Diagnosis(診斷單元):

可由簡單的取臨界值到繁複的電腦診斷專家系統自資料庫執行"判斷"或"識別"之功能。

Therapy(治療單元):

由信號處理器輸入信號後，下達治療器以作不同深度治療，此乃依據來自於生物體與治療器間之反饋機制。

Surgery(外科單元):

一般指以侵入式(invasive)方式，藉工具組(手術刀、電燒刀、雷射…‥)施於生物系統。

※資料來源:醫用電子學陳老師講義

Harold編制
