Bab 2 : Memulai penuntun cepat

Bab ini akan menuntun anda menelusuri sedikit ArcView pada bagian pertama anda. Anda mungkin mempunyai sedikit dasar bagaimana menggunakan ArcView, seperti tampilan peta, merubah tampilan, menggunakannya untuk menjawab pertanyaan, dan pencetakannya. Penuntun ini memperlihatkan bagaimana menyelenggarakan dan mengerjakan ArcView dengan cara yang benar.

Dalam bab ini anda akan melakukan latihan berikut dalam ArcView:

• Latihan 1 : Membuat dan mencetak peta Afrika
• Latihan 2 : Menemukan lokasi terbaik untuk tampilan baru
• Latihan 3 : Mendapatkan dimana pelanggan terbaik anda bertempat tinggal.

Anda dapat menggunkan penuntun ini dengan atau tanpa komputer anda. Jika anda ingin melakukan latihan pada komputer anda, anda harus segera menginstall ArcView dan data penuntun. Jika anda menginstall data tutorial, anda dapat menemukan dalam direktori atau folder yang disebut ‘avtutor’. Sebagai default, program instalasi meletakkan ‘avtutor’ pada sistem anda dalam direktori ‘esri’ (Windows), folder ‘esri’ (Macintosh), atau direktori ‘av3data’ (UNIX).

Sekarang waktunya untuk memulai bagian pertama ArcView anda !

Latihan 1 : Membuat dan mencetak peta Afrika

Anda sedang menulis laporan tentang populasi Afrika. Anda ingin membuat peta yang memperlihatkan harapan hidup di Afrika untuk menggambarkan laporan anda.

Dalam latihan ini anda akan melihat bagaimana untuk:

• Membuka proyek ArcView yang ada.
• Memilih gambar geografi sebagai tampilan pada peta.
• Memperbesar daerah yang menarik anda.
• Memberi label gambar tampilan pada peta.
• Pencetakan judul peta, legend, skala, dan arah utara.

Membuka proyek ArcView yang ada penuntun.

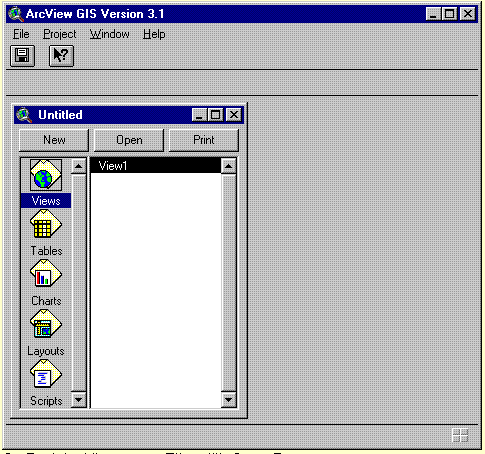

1. Mulailah ArcView. Bila tampilan pembuka menghilang, anda akan melihat jendela aplikasi ArcView.



2. Dari ArcView menu File, pilih Open Proyect.
Suatu project adalah file dimana anda menyimpan pekerjaan dengan ArcView. Suatu project berisi semua tampilan, tabel, chart, layout dan script yang anda kerjakan khusus pada aplikasi ArcView atau kelompok yang berhubungan dengan aplikasi. Dalam hal ini, pekerjaan anda disimpan dalam satu tempat yang tepat. Nama file project nama mempunyai kepanjangan/ extension .apr

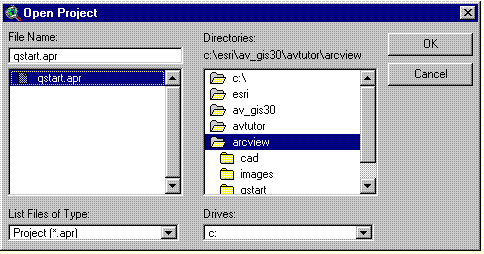

3. Dalam dialog yang muncul, tunjuk untuk lokasi direktori atau folder data dengan nama ‘avtutor’ yang ada pada petuntun ArcView. Klik dua kali direktori ‘avtutor, dan klik dua kali direktori ‘arcview’ yang ada padanya.



4. Pilih file project yang disebut ‘qstart.apr’ dari daftar pada sisi kiri dari dialog dan tekan OK (Open pada Macintos).

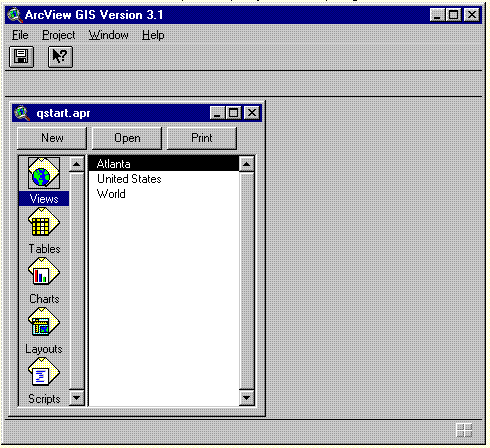

Bila project terbuka, anda akan melihat jendela dengan nama ‘qstart.apr’. Ini adalah jendela project. Jendela project memberikan anda jalan masuk ke semua komponen dalam project. Ia juga memungkinkan anda membuat komponen baru. Seperti yang anda lihat dari daftar dalam jendela project, qstart.apr berisi tiga tampilan. Suatu tampilan saling mempengaruhi peta memberikan anda tampilkan, penyelidikan, pengambilan dan analisa sebagai data geografi dalam ArcView.

Membuka peta dunia

5. Klik dua kali tampilan dengan nama ‘World’ dalam daftar yang diperlihatkan jendela project.

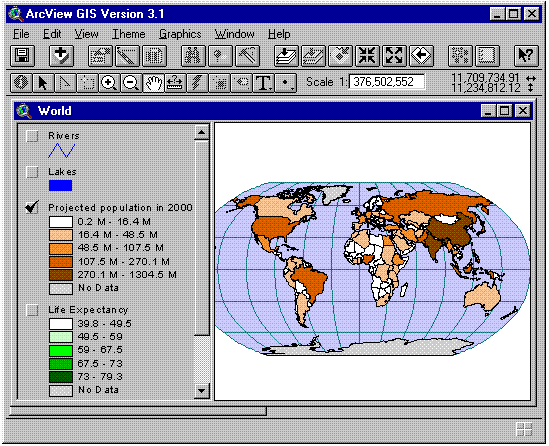

Peta dunia ditampilkan. Peta ini memperlihatkan perhitungan populasi dari negara negara dunia pada tahun 2000.



Tampilan ini dibuat dari lapisan lapisan informasi geografi untuk fakta fakta daerah atau tempat tiap lapisan mengambil gambar geografi, seperti sungai, danau, negara atau kota. Dalam ArcView, lapisan ini disebut theme. Dalam tampilan dunia dalam latihan ini, theme ‘Projected population in 2000’ dan ‘Life Expectancy’ diwakili dalam gambar yang sama, negara negara dunia, tetapi mereka ditampilkan dalam informasi yang berbeda untuk gambar ini.

Semua theme dalam tampilan ini didaftar disebelah kiri peta dalam tampilan Table of Contents. Table of contents juga memperlihatkan simbol yang digunakan untuk menandai gambar dalam tiap theme. Kotak chek disebelah tiap theme menandai dalam keadaan on atau off dalam peta, seperti saat ini dalam keadaan on pada peta atau tidak.

Urutan untuk theme didaftar dalam Table of Contents juga penting. Theme diatas dari Table of Contents digambar diatasnya. Theme dari latar belakang peta anda, seperti lautan, didaftar dibawah dari Table of Contents.

Anda dapat mengganti lebar Table of Contents dengan menarik batas antara Table of content dan peta kesebelah kiri atau kanan. Ini sangat mudah jika anda ingin jarak lebar Table of Content seperti yang anda lihat nama theme yang panjang atau nama lebel theme yang panjang.

Menggambar negara negara Dunia dengan harapan hidup.

6. Dalam tampilan Table of Content, klik kotak chek disebelah untuk menampilkan ‘Projected population in 2000’ agar on.
7. Klik kotak chek disebelah untuk theme ‘Life Expectancy’ agar on.

Menambah sungai dan danau ke peta.

8. Hidupkan theme untuk Rivers dan Likes seperti diatas.

Besarkan peta Africa.

9. Klik tool Zoom In
10. Tarik kotak diatas Afrika, posisi kursor dimana anda menginginkan satu sudut dari kotak, tahan tombol kiri mouse, tarik mouse sampai kotak memuat daerah yang anda inginkan untuk diperbesar, kemudian lepaskan tombol mouse setelah selesai. Tampilan akan digambar kembali untuk memperlihatkan daerah anda yang dikehendaki. Jika anda membuat kesalahan, klik tombol Zoom to Previous Extent untuk kembali sebelum dibesarkan.

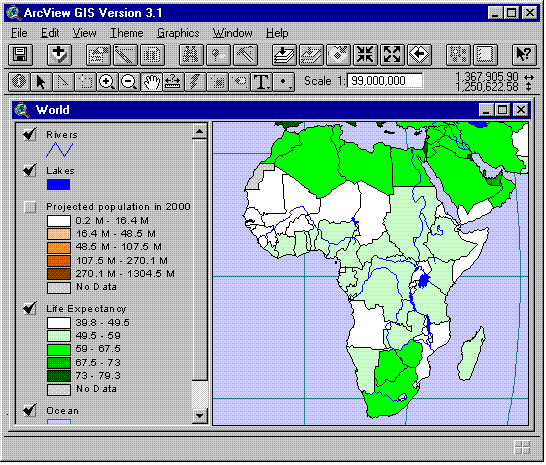

    Sekarang anda memperbesar Africa, anda dapat melihat sangat jelas negara-negara Africa mempunyai batas rendah untuk harapan hidup didunia.

Tombol untuk bergerak sekitar peta.
Tombol Zoom To Full Extent Pembesaran ke luas ruang seluruh theme dalam tampilan. Sebagai contoh, jika anda memperbesar dua kali pada tampilan, anda dapat klik tombol ini jika anda ingin melihat seluruh tampilan lagi.

Tombol Zoom To Active Themes Pembesaran ke luas ruang dari theme yang aktif dalam tampilan. Theme dalam tampilan selalu mempunyai perbedaan luas ruang. Beberapa theme mewakili gambar yang terletak pada seluruh peta, sementara yang lain mewakili gambar yang terdapat didaerah tertentu pada peta. Dengan tombol ini anda dengan mudah memperluas daerah yang ditutupi dengan theme tertentu tersebut dimana anda menghendakinya. Sebelum anda klik tombol ini, klik nama theme dalam Table of Content yang ingin anda perbesar. Setelah theme aktif. Jika anda ingin memperbesar daerah yang ditutupi oleh lebih dari satu theme, tahan kebawah dengan SHIFT dan kelik pada nama namanya agar mereka aktif, sebelum anda klik tombol ini.

Tombol Zoom to Selected Feature Pembesaran untuk luas ruang yang saat ini dipilih dari theme yang aktif.
Setelah anda pilih gambar tertentu dalam theme (sebagai contoh, dengan menggunakan ArcView’s Query Builder untuk mendapatkan gambar dengan atribut tertentu), klik tombol ini untuk perbesaran dalam daerah yang dilingkupi oleh gambar yang anda pilih.
Tombol Zoom In Pembesaran kedalam pusat tampilan.
Tombol Zoom Out Pembesaran keluar dari pusat tampilan.
Tombol Zoom to Previous Extent Kembali sebelum perluasan ruang sebelumnya. Klik tombol ini jika ingin keadaaan sebelum pembesaran. Anda dapat menggunakan pilihan ini jika ingin kembali kejejak anda sampai pada lima langkah.

Tool untuk bergerak sekitar peta.

Bila anda pilih tool dan pindah kursor diatas tampilan, kursor mengganti tampilan sebagai reaksi tool yang anda pilih. Tool menunggu sampai anda pilih salah satunya.
Tool Zoom In Untuk membesaran pada pusat posisi yang dipilih pada tampilan, klik pada posisi dengan tool ini. Untuk pembesaran kedalam daerah yang dipilih pada tampilan, geser kotak diatas daerahnya dengan tool ini.
Tool Zoom Out Sama dengan tool Zoom In tetapi Zoom Out dari posisi yang anda klik atau daerah yang anda geser.
Tool Pan Memberikan anda pergeseran tampilan dengan menggeser pada tampilan dalam sembarang arah dengan mouse. Untuk menggeser, klik tool ini, gerakkan kursor dimana saja pada tampilan, tahan tombol mouse, dan geser dalam sembarang arah. Lepaskan tombol mouse untuk membiarkan tampilan dalam posisi yang anda kehendaki.

Memberi label beberapa negara pada peta.

11. Dalam tampilan Table of Contents, klik pada nama theme ‘Life Expectancy’ untuk membuat aktif. Yakinkan klik on nama theme, tidak pada kotak chek disebelah nama theme. Bila theme aktif, ia terlihat diterangi (menonjol) dalam Table of Content. Dengan membuat theme aktif anda memberitahu ArcView bahwa anda ingin bekerja dengan gambar pada theme tersebut.
12. Klik tool Label
13. Klik pada suatu negara di Afrika, pada posisi dimana anda ingin label dimulai. Negara secara otomatis akan diberi label dengan namanya. Anda dapat memberikan label sebanyak anda mau. Perhatikan bahwa bila anda tambahkan label ia dibingkai dengan empat kontrol.



14. Anda dapat memindahkan label dimana anda suka. Untuk memindahkan label, klik tool Pointer dan klik sekali pada label yang ingin anda pindah. Kontrol akan terlihat sekitar label untuk memperlihatkan ia dipilih. Sekarang geser ia kemana anda suka. Anda juga dapat menggeser satu dari kontrol label yang dipilih dengan tool Pointer untuk merubah besarnya teks dalam label.
15. Bila anda selesai bekerja dengan label, anda dapat tidak memilih sembarang label yang masih dalam keadaan terpilih dengan klik pada peta dengan tool Pointer dimana saja yang tidak ada label.

Mengenali gambar pada peta anda.

Untuk mengetahui informasi tentang salah satu gambar pada peta, gunakan tool Identify . Bila anda klik pada gambar dengan tool ini, ArcView menampilkan atribut gambar dalam dialog.

Mengenali gambar peta.

1. Dalam tampilan Table Of Contents. Klik nama theme dimana gambar yang ingin dikenali atributnya. Buatlah theme aktif. Bila theme aktif, ia terlihat terang (menonjol) dalam Table of Contents.
2. Klik tool Identify .

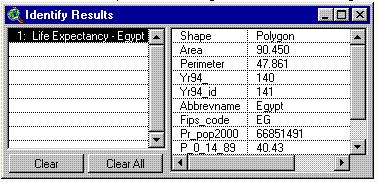

3. Klik pada gambar yang ingin dikenali. Gambar yang anda klik berkedip dalam tampilan, dan atribut ditampilkan dalam dialog Identify Results.

Jika anda ingin untuk mengenali gambar tetapi anda tidak yakin theme yang mana, buatlah semua theme aktif sebelum menggunakan tool Identify. Untuk membuat lebih dari satu theme aktif, tahan dengan SHIFT dan klik pada namanya satu persatu dalam Table Of Contents.

Persiapan peta untuk pemakaian laporan anda

16. Dari menu View, pilih Layout.
17. Dalam dialog yang timbul, klik Landscape template.

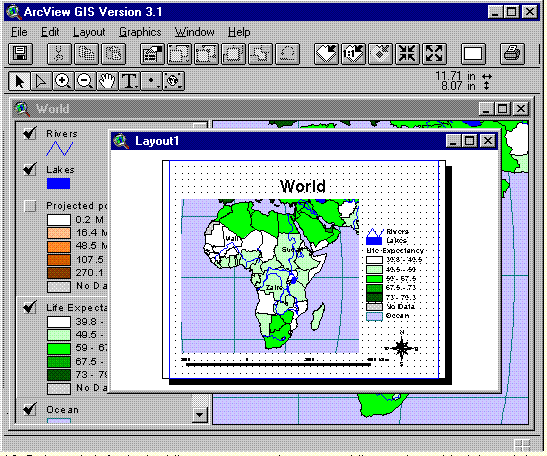

18. Tekan OK. ArcView secara otomatis membuat layout peta Africa dimana termasuk legenda, judul, arah utara dan skala.

Layout membuatnya mudah untuk menghasilkan peta berkwalitas dengan ArcView. Dengan layout anda dapat memasang semua komponen yang diinginkan tampil dalam peta, menyusunnya secara bersama untuk mendapatkan rencana yang anda inginkan dan mencetaknya jika telah siap.



19. Sebagai default, ArcView menggunakan nama View sebagai judul untuk layout. Seperti pada peta anda yang tidak sebesar dunia, anda dapat mengganti judul. Dengan tool Pointer klik dua kali judul.

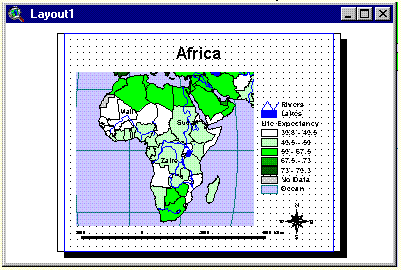

20. Dalam dialog yang timbul, hapus teks yang ada dan ketik kedalamnya Africa.

21. Tekan OK. Judul pada layout diganti Africa. Jika anda ingin mengganti font judul, pilih Show Symbol Window dari menu Window. Untuk memindahkan atau merubah ukuran judul atau sebarang komponen dalam layout anda, gunakan tool Pointer .

Selamat anda telah membuat peta anda yang pertama dengan ArcView! Sekarang cetak seperti tampilannya.

Mencetak peta

22. Dari menu File, pilih Print Setup. Dalam dialog yang timbul, ganti orientasi printout ke Landscape. Dalam hal ini, printout anda akan sesuai dengan orientasi dari layout.
23. Klik tombol Print . Dalam dialog yang timbul klik OK.

Alternatif lain anda dapat kirim export layout ke file grafik sehingga anda dapat import file ini kedalam laporan anda. Untuk export layout anda pilih Export dari menu File.

Anda telah berhasil menyelesaikan latihan pertama dan mendapatkan dasar keahlian ArcView. Dalam latihan berikutnya anda akan terus bekerja dengan proyek qstart.apr, sehingga anda lanjutkan dan mulai dengan latihan 2 sekarang. Alternatif lain, jika anda ingin kelaur ArcView sekarang dan melanjutkan dengan latihan nantinya, anda dapat menyimpan kerja anda. Yang terbaik ialah simpan perubahan qstart.apr kedalam proyek baru sehingga file asli tidak berubah. Jalan lain, orang lain akan menggunakan penuntun tanpa berhenti latihan.

Untuk menyimpan kerja sebagai file proyek baru

24. Buatlah jendela proyek aktif. Jendela proyek saat ini menghilang karena jendela tampilan dan layout anda buka dalam latihan ini. Untuk membuat jendela proyek aktif, tutup yang lainnya pilih jendelanya atau pilih qstart.apr dari menu Window.
25. Dari menu File, pilih Save Project As. Dalam dialog yang muncul tentukan nama dan lokasi untuk file proyek baru dan tekan OK. ArcView akan secara otomatis menambahkan perpanjangan .apr ke nama yang anda berikan untuk file proyek baru.
