Wie man mit einer Soundkarte und einer 5,-DM-Schaltung Verschlusszeiten misst

How to measur shutter-speed with your soundcard and a $3-wiring

Unten abgebildete Schaltung wird einfach an den Mic-In-Eingang der Soundkarte gehaengt. Mit einem entsprechenden Audio-Programm (zB CoolEdit 96) kann man dann die Verschlusszeiten sehr einfach messen. Hierzu haelt man die Schaltung hinter den Verschluss, leuchtet gleichzeitig mit einer hellen (Taschen-)lampe in die Linse und loest den Verschluss aus. Man erhaelt dann  (jedenfalls wenn man das Audioprogramm auf Record gestellt hat) Kurven, wie die unten abgebildeten, an denen sehr einfach die Zeit abgelesen/abgemessen werden kann.

With this tester it is very simple to measure shutterspeeds. Therefore you hold the tester behind the shutter, light with a lamp into the lens and then press the shutter release. If you record it with an audio-program (ie CoolEdit 96) you´ll get curves like the ones you could see on this page and you could simply measure the time ...

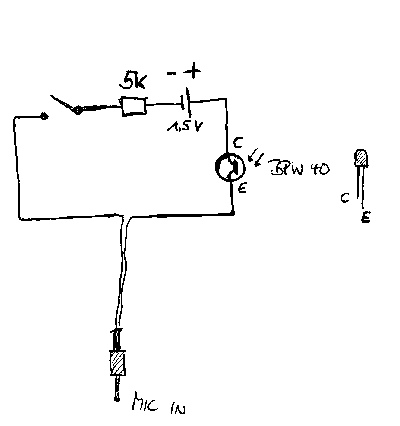

Diese kleine Schaltung besteht aus 5 Bauteilen: (This wiring contains only 5 parts:)

  1. Fototransistor zB BPW 40
    (Phototransistor ie. BPW 40)
    -ich denke auch ein BP 103B oder ein SFH309 sollten funktionieren
    -i think even BP103B or SFH309 should work
    (mail me about it, if you tried !)
  2. Widerstand 5KiloOhm
    (Resistance 5 KiloOhm)
  3. Mono-Klinkenstecker 3,5mm
    (Mono-Plug 3,5 mm)
  4. Batterienhalter Mignon einfach
    (Batteryholder for one battery size AA)
  5. Schalter einpolig
    (switch)

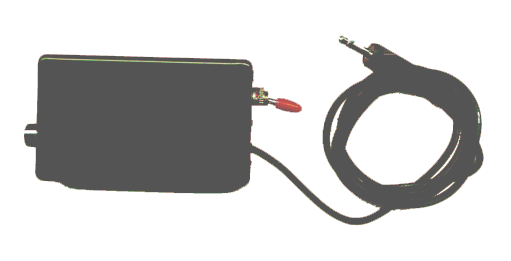

Ready built, it could look like this ...

Einige Beispiele fuer Testergebnisse, die ich mit der obigen Messchaltung und meiner Canon EOS 500 machte.
(Zum Testen/Ablesen benutze ich das Shareware-Programm Cool-Edit 96)

Here are some examples that i get with the tester, testing my Canon Rebel X.
(For testing I used the Shareware Cool Edit 96)

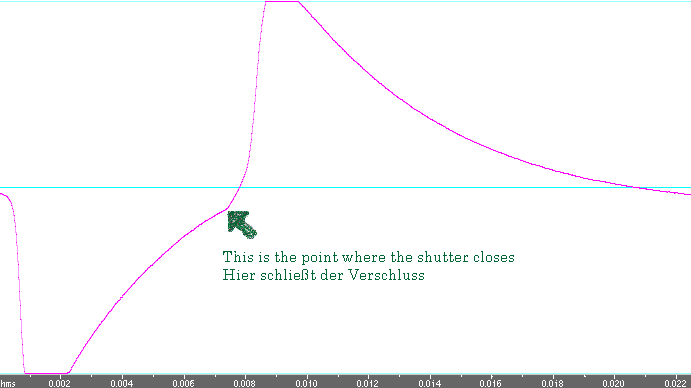

Hier die 1/125 s meiner Canon. Wie man sieht betraegt der gemessene Wert ziemlich genau 0.008.
This is a 1/125 s. You see it is very close to 0.008 s (1/125).

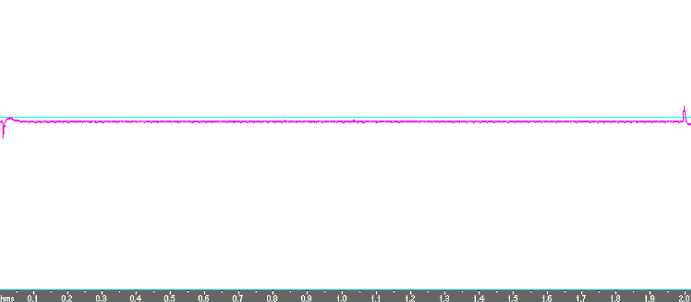

Auch laengere Verschlusszeiten sind kein Problem. Hier zB zwei Sekunden.
Hierbei stellte ich uebrigens fest, dass meine Kamera hier etwas zu kurz belichtet !

Longer speed are no problem. Here you see the two seconds.
With this measure I found out that my camera does it a bit to short !

Mein besonderer Dank gilt Alexander Kluge, der die Idee zu dieser Art von Zeitmessung hatte.
My special thanx go to Alexander Kluge, who had the initial idea of this project
