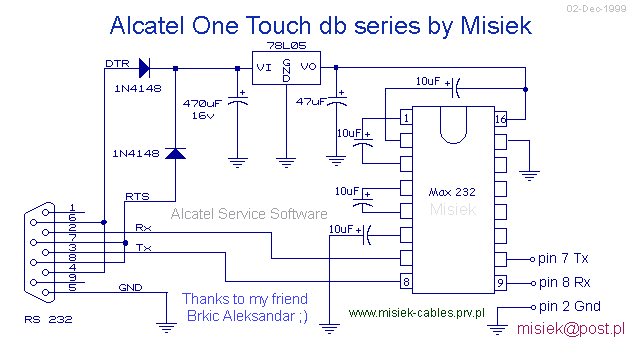

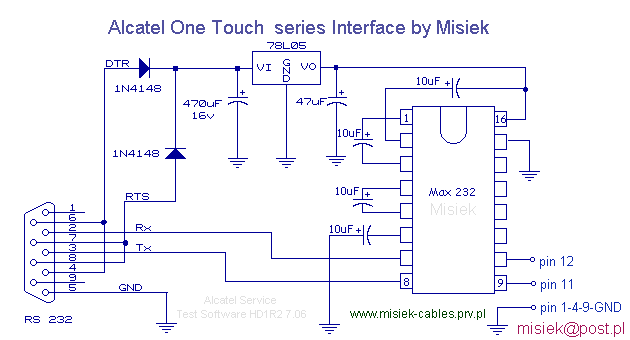

Alcatel Schematic Cable

Alcatel pinout

Pin

Name

Function

in/out

1

 GND

Ground



2

 AGND Analog ground

3

I-BUS

Loudspeaker

out

4

 AGND Analog ground

5

 MIC Microphone input in

6

 ??? ???

7

 ??? ???

8

???

???



9

???

???



10

 Vout V-out

11

 RX Data received

12

 TX Data output

13

 ??? ???

14

 VIN Input voltage - supply pin

Alcatel OT series db by Misiek

Alcatel db

Pinouts & Schematic Cable by Misiek
