Inkrementale Drehgeber - FRP 7L



 Algemeine Information









…Der inkrementale Drehgeber FRP 7L dient zur Umwandlung von Winkelgroessen /Positionen, Verschiebungen, Geschwindigkeiten und Beschleunigungen/ in elektrische Impulse, die durch umsteuerbare elektrische Zaehler oder Computersysteme abgelesen werden.

Technische Daten

 Schaltplan

 Zeitdiagramm

Er findet in Maschinen mit CNC-Steuerung, in der Robotertechnik, in automatisierten Dosier-und Kontrollsysteme, in der Steuerung der Produktionsprozesse, in Funknavigationsanlagen, in rechnergestuetzten Entwurfsysteme u.a. Anwendung. Wir bieten eine Ausfuehrungsform mit eingebautem Mikroprozessorsystem fuer Selbstdiagnostik.

Ausgangssignale:

  • Zwei Serien von Rechteckimpulse A und B, dephasierte auf 900 ± 360 elektrische.

  • Nullsignal C - 1 pro Umgebung.

  • Invertierte Signale A, B und C.

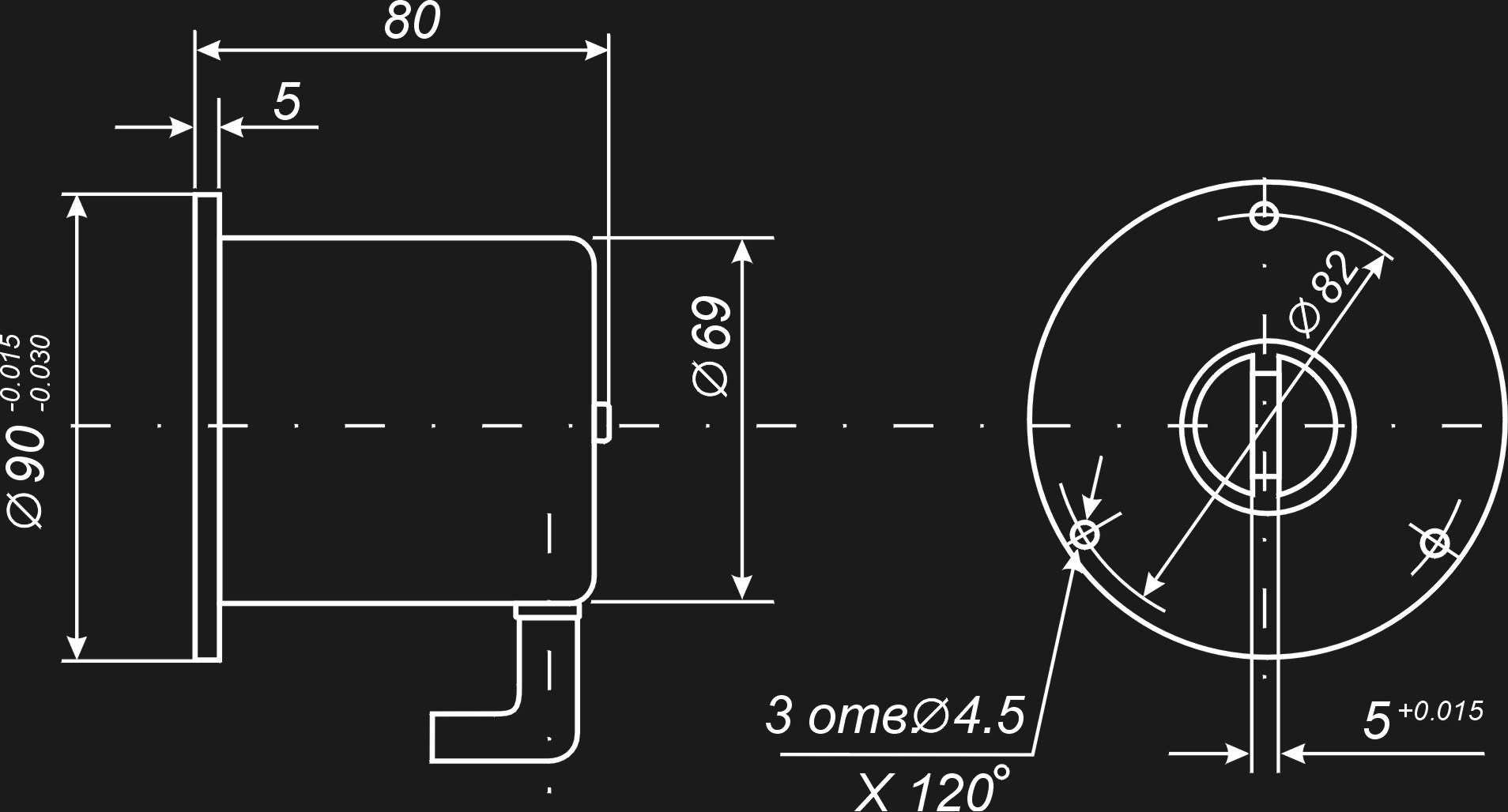

 Zeichnung















 Schaltplan











 Zeitdiagramm
