Características das
locos U-8B da SR-7
Alexandre Santurian
Centro-Oeste n° 66 — 10-mai-1992

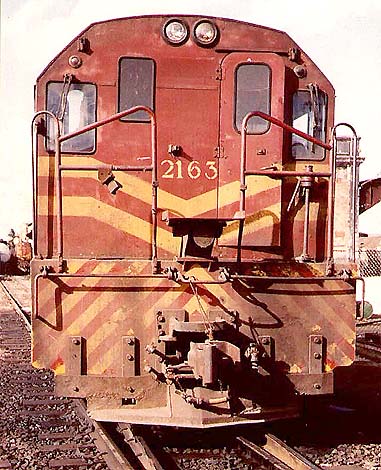

As locomotivas diesel-elétricas GE do tipo U-8B são
as mais numerosas da SR-7 (Superintendência Regional de Salvador) da
RFFSA, nominalmente em número de 60 unidades. De acordo com o Informativo
Frateschi n° 42/14 (87/Jan-Mar), a Rede dispunha de 65 locos U-8B. E
todas as U-8B da Rede rodam atualmente na SR-7, nos Estados da Bahia
e Sergipe.
Não pude precisar o número exato de máquinas desse tipo
realmente em operação, mas estima-se que a percentagem de imobilização
esteja em torno de 30 a 40%. Existem várias U-8B em reparos ou manutenção
em Alagoinhas, na Oficina Osvaldo Rios — a única da Bahia que dá manutenção
às locos da SR-7, e que foi construída em 1966 / 1967.
Na visita que realizei em 91/Jun/04 à antiga Oficina
de Aramari — a cerca de 13 km da cidade de Alagoinhas —, vi várias U-8B
imobilizadas e sucateadas, sofrendo um processo de canibalização (aproveitamento
das peças em bom estado para fornecer sobressalentes às demais locos
em operação).
A U-8B é uma locomotiva de emprego geral e é usada,
na SR-7, tanto para trabalhos de linha como para manobras nos pátios.
Por sua pequena potência, são usadas em duplex ou triplex, para tracionar
os trens de carga nos Estados da Bahia e Sergipe.
São locomotivas até certo ponto leves e que permitem
inscrição em curvas com raio mínimo de até 22,9 metros, adequadas portanto
às condições de boa parte das linhas da SR-7 — não tanto pelo estado
de conservação da via permanente (aceitável), mas pelo traçado, em boa
parte inadequado, principalmente na região de Cachoeira, com seu famoso
solo instável de massapê (terra mole).
As locos U-8B trafegam com maior intensidade nas linhas
Norte (Salvador – Alagoinhas – Propriá, SE) e Centro (Alagoinhas – Juazeiro
– Petrolina, PE), juntamente com as U-10B GE e algumas G-12 — se bem
que estas últimas são mais usadas na linha Sul (Mapele–Monte Azul, MG),
que possui um traçado melhor.
Os trens de carga na Bahia possuem uma formação média
de 20 a 30 vagões. Em muitas conversas com maquinistas, em Alagoinhas,
constatei que não é rara a formação de composições com 50 a 60 vagões,
principalmente as de combustíveis, cimento e magnesita.
Recentemente, localizei em Alagoinhas a G-12 n° 4196,
que pertence (ou pertencia) à SR-5 (Curitiba), estacionada na oficina
Osvaldo Rios em 91/Dez/24. Contudo, não sei se existem outras G-12 procedentes
de outras regionais da Rede.
As locos U-10B possuem um estilo semelhante às U-8B,
porém são mais novas — construídas pela GE de Campinas, SP, em 1972
— e a sua frente é a própria cabine do maquinista.
Também de acordo com o CO-18, eis as locomotivas da
RFFSA semelhantes à U-8B da SR-7 (Quadro 2).
Bibliografia
- Características das Locomotivas (Locos Elétricas,
Diesel-Elétricas e Multiple Unit Cars) da SR-7 / RFFSA, 75/Abril,
Dep. de Mecânica da SR-7, Alagoinhas, BA
- Manual de Operação das Locomotivas Diesel-Elétricas
Modelos U-5 e U-8, da General Electric, Erie, PA, EUA (Locomotive
& Car Equipment Department, 1961), fornecido por Flávio Francesconi
Lage, Belo Horizonte, MG
- As diesel-elétricas da RFFSA e a nova numeração,
Alberto H. del Bianco, Centro-Oeste n° 18, 86/Set, pág. 1
|
|
Ficha Técnica
|
Modelo |
U-8B
|
Fabricante |
General Electric, Erie, Pennsylvania, EUA
|
Quantidade alocada na SR-7 |
60 unidades
|
Ano de fabricação |
1961
|
Dimensões gerais
|
Comprimento total entre engates |
11,403 m
|
Comprimento entre testeiras |
10,209 m
|
Largura total |
2,743 m
|
Altura total |
3,733 m
|
Altura do boleto do trilho à plataforma |
1,457 m
|
Bitola |
1,000 m
|
Altura do centro dos engates |
0,750 m
|
Distância entre eixos nos truques |
2,028 m
|
Distância entre os centros dos truques |
5,689 m
|
Distância entre os centros dos truques
e as testeiras |
2,260 m
|
Diâmetro das rodas |
0,914 m
|
Características gerais
|
Numeração RFFSA / SR-7 |
2131 a 2190 (60 unidades)
|
Peso em ordem de marcha |
54.000 kg
|
Peso aderente |
54.000 kg
|
Peso por eixo |
13.500 kg
|
Esforço de tração |
11.340 kg
|
Força no engate |
9.670 kg
|
Velocidade máxima |
120 km/h
|
Raio de inscrição mínimo |
22,9 m
|
Freio |
Ar comprimido
|
Fabricante |
Wabco
|
Capacidades
|
Óleo Combustível |
1.514 litros
|
(No projeto original. Atualmente, a capacidade
é consideravelmente maior)
|
Óleo lubrificante |
264 litros
|
Água refrigeração |
450 litros
|
Óleo lubrif. compr. |
131 litros
|
Areieiro |
340 litros
|
Motor diesel
|
Fabricante |
Caterpillar
|
Modelo |
D-398
|
Razão de compressão |
16/1
|
Potência nominal |
900 HP
|
Potência contínua fornecida ao gerador
para tração |
810 HP
|
Classificação
|
Gerador |
DC (Corrente contínua)
|
Enrolamento partida |
Em série
|
Enrolamento regime |
Shunt
|
Número de polos |
6
|
Motor de tração
|
Modelo |
5-GE-761-A1
|
Fabricante |
GE
|
Classificação
|
Motor |
DC (Corrente contínua)
|
Enrolamento |
Em série
|
Rotação m xima |
3.100 RPM
|
Ventilação |
Forçada
|
Relação de transmissão |
94/17
|
Número de polos |
4
|
Bateria
|
Tipo |
2RL-150
|
Fabricante |
Nife
|
Tensão |
64 Volts
|
Solução |
KOH (Alcalina)
|
Compressor
|
Modelo |
2CB
|
Fabricante |
Wabco
|
Capacidade |
140 libras/pol2
|
Truque
|
Tipo |
URS (Mola - Borracha)
|
Disposição |
B - B
|
Base rígida |
2,083 m
|
Diâmetro das rodas |
0,914 m (36 polegadas)
|
Quadro 1 - Locomotivas em uso na SR-7
(*)
|
Tipo
|
N°
|
Qtd.
|
Rod.
|
Potência
|
GE U-8B
|
2131 a 2190
|
60
|
B-B
|
900 HP
|
GE U-10B
|
2242 a 2279
|
38
|
B-B
|
1.050 HP
|
GM G-12
|
4129 a 4148
|
20
|
B-B
|
1.310 HP
|
(*) Conforme o CO-18/14 (86/Set) lista fornecida
por Alberto H. del Bianco.
|
|
