Hier stelle ich bald einige Umbauanleitungen für den C64DTV (Commodore 64 direct to tv) vor.
Für die amerikanische NTSC-Version gibt es schon einige Anleitungen:
c64dtvhack
c64dtvhacking.info
Allerdings kibt es da einige Ungereimtheiten - siehe unten.
|
|
C64 DTV
|
|
Erster Test des C64DTV in PAL-Version für Europa (zum Beispiel erhältlich über www.arktis.de): GEIL!

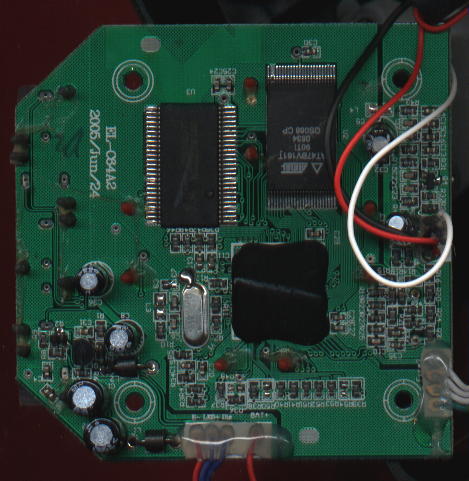

Hardware: Leiterplatten-Oberseite mit
- U3: RAM
- U2: ROM jetzt im SMD-Gehäuse, nicht mehr Epoxy-vergossen
- ASIC (unter dem schwarzen Epoxy-Klecks)
(Klicken für Großbild)
Leiterplatten-Unterseite mit den Silikon-Schaltmatten der Joystick-Kontakte und Tasten
...außerdem sollten sich hier die Testpunkte für den Commodore-IEC-Bus finden...?
(Klicken für Großbild)
Geplant sind:
- Serieller Bus für die Floppy 1541, Drucker usw.
- Externe Spannungsversorgung
- Tastatur-Anschluss
Das große Problem mit den bereits existierenden Anleitungen ist, daß sich das Layout und der komplette Schaltplan von der USA-NTSC- zur PAL-Version geändert hat... Leider passt aber keiner der Schaltpläne,
(z.b. 2005/April/12) die ich bisher
im Web gefunden habe, auf den C64DTV, den ich gekauft habe.
Leiterplattenversionen bei meinem DTV:
Mainboard EL-C64A2 2005/Jun/24
Firebuttons EL-C64C1 2005/6/27
Powerswitch EL-C64B 2005/5/12
Die Unterschiede fangen damit an, dass alle die Bauteilnamen auf dem Bestückungsdruck nicht viel mit dem Schaltplan zu tun haben:
Am auffälligsten ist das bei den Funktions- und Firebuttons, aber auch andere Bauteile wie der Audio-Entkoppelkondensator -bei meinem DTV C18 mit 10uF- in den Plänen entweder C10 mit 10uF oder C27 mit 10uF.
Auch der Quarz (bei mir Y1) heisst mal X1 oder Y2...
Super.
Ich schätze, da bedarf es noch einiger Insider-Infos oder Scopeguckerei, bis das Keyboard und die 1541 in Europa laufen...
Vielleicht klappt ja dieser Tip Powerglitch.com
|
|
|
|
