Actividad 2

Ejercicio 1. Como complemento de la clase anterior investigue que son interfases o estándares USB para las comunicaciones en serie (no más de una página).

Definición:
USB (Universal Serial Bus) constituye una interfase plug&play entre la PC y ciertos dispositivos tales como teclados, mouses, scanner, impresoras, módems, placas de sonido, camaras, etc.


Características:
El USB permite a los dispositivos trabajar a velocidades mayores, en promedio a unos 12 Mbps, esto es más o menos de 3 a 5 veces más rápido que un dispositivo de puerto paralelo y de 20 a 40 veces más rápido que un dispositivo de puerto serial.
Un Computador (Host) con USB permite adjuntar Dispositivos Periféricos rápidamente, sin necesidad de reiniciar ni de volver a configurar el sistema. Los Dispositivos con USB se configuran automáticamente tan pronto como se han adherido físicamente al computado. Los PCs actuales cuentan normalmente con dos conectores USB. Además, se pueden unir Dispositivos con USB en una cadena para conectar más de dos dispositivos a la computadora a través del mismo puerto.

Un Sistema USB es descrito por tres áreas definidas:

· Interconexión USB
· Dispositivos USB
· Host USB



Beneficios:
Es totalmente Plug & Play, es decir, con sólo conectar el dispositivo y en caliente (con el ordenador encendido), el dispositivo es reconocido e instalado de manera inmediata. Sólo es necesario que el Sistema Operativo lleve incluido el correspondiente controlador o driver, hecho ya posible para la mayoría de ellos sobre todo si se dispone de un Sistema Operativo como por ejemplo Windows XP, de lo contrario el driver le será solicitado al usuario.
Posee una alta velocidad en comparación con otro tipo de puertos, USB 1.1 alcanza los 12 Mb/s y hasta los 480 Mb/s (60 MB/s) para USB 2.0, mientras un puerto serie o paralelo tiene una velocidad de transferencia inferior a 1 Mb/s.
El puerto USB 2.0 es compatible con los dispositivos USB 1.1 El cable USB permite también alimentar dispositivos externos a través de él, el consumo máximo de este controladores de 5 voltios.
Los dispositivos se pueden dividir en dispositivos de bajo consumo (hasta 100 mA) y dispositivos de alto consumo (hasta 500 mA) para dispositivos de mas de 500 mA será necesario alimentación externa. Hay que tener en cuenta que si utilizamos un concentrador y éste está alimentado, no será necesario realizar consumo del bus.
Hay que tener en cuenta que la longitud del cable no debe superar los 5 mts. y que éste debe cumplir las especificaciones del Standard USB iguales para la 1.1 y la 2.0

Fuente:
http://www.ipcitec.freeservers.com/Cap_01.html


Ejercicio 2. Revisar la dirección electrónica: http://www.webproforum.com/illuminet/ sobre señalización SS7, definir su arquitectura y describir las características mas resaltantes, el texto no menor de 02 paginas ni mayor de 03

Señalización SS7
SS7 es un protocolo que posee beneficios como: Señalización estandarizada; Flexibilidad; Robustez y confiabilidad; posibilidad de evolucionar; capacidad de interconexión; soporte para nuevos y variados servicios. El protocolo SS7 se basa en una capacidad común para el transporte de señalización, llamada la parte de transferencia de mensaje (MTP) y la parte de usuario ISDN (llamada ISDN-UP). MTP y la parte de control de señalización de conexión (SCCP) forman la parte de los servicios de red (NSP), que realiza las funciones correspondientes a las primeras 3 capas del modelo OSI. MTP representa un sistema de transferencia de mensajes, que permite transmitir información de señalización a través de la red hacia el punto de destino.
MTP se compone de tres niveles: Nivel 1: enlace de datos de señalización; Nivel 2: enlace de señalización; Nivel 3: red de señalización. SCCP fue añadida en el año 1984, ampliando así los servicios de la MTP para alcanzar el equivalente funcional de la capa de red OSI (capa 3) y facilitando el transporte de mensaje tanto orientados a conexión (circuito virtual) que sin conexión (datagrama). La estructura de SSCP consiste de 4 bloques funcionales: El bloque orientado a conexión; de control sin conexión; de gestión y de enrutamiento. TCAP provee un mecanismo para aplicaciones orientadas a transacciones. Se refieren al conjunto de protocolos y funciones utilizados por aplicaciones distribuidas en una red. TCAP se compone de dos subcapas: la subcapa de componente (CSL) y la de transacción (TSL). La parte ISP se acepta que representa el conjunto de funciones suministradas por las capas de transporte, sesión y presentación del modelo OSI y se incluye en el SS7 para el caso de que tales servicios sean requeridos en aplicaciones futuras. La parte de operación, mantenimiento y administración (OMAP) suministra los protocolos de aplicación para monitorear, coordinar y controlar todos los recursos de la red que hacen posibles las comunicaciones basadas en el SS7. La señalización basada en SS7 puede ser considerada como una red de paquetes superpuesta a la red de voz. Sus componentes fundamentales son los puntos de señalización (SP) y de enlaces que unen a estos puntos (SL). Con SS7 se pueden usar varios modos distintos de señalización: modo asociado y casi asociado.


El Sistema de Señalización No. 7
El sistema SS7 ha sido concebido para satisfacer las necesidades tanto de voz como de datos, permitiendo una amplia gama de conexiones, incluyendo el modo circuito, el modo paquete, Frame Relay y ATM. Además permite toda la gama de servicios suplementarios. Los canales dedicados a señalización de control hacen más fácil el modificar las características de una llamada durante su fase de comunicación y permiten la separación de la parte de conmutación de la parte de control. En pocas palabras, SS7 es un protocolo superior que posee beneficios significativos caracterizados por:


· Señalización estandarizada, por canal común
· Flexibilidad
· Robustez y confiabilidad
· Posibilidad de evolucionar
· Capacidad de interconexión
· Soporte para nuevos y variados servicios.


A continuación de describirá la arquitectura del SS7 y su relación con el Modelo de Referencia OSI, de acuerdo al esquema de la figura 1. El protocolo SS7, tal como está definido por el CCITT en las Recomendaciones Q.700-Q.795, se basa en una capacidad común para el transporte de señalización, llamada la parte de transferencia de mensaje (MTP: Message Transfer Part) y de las partes de usuarios, tal como la parte de usuario ISDN (llamada ISDN-UP). MTP y la parte de control de señalización de conexión (SCCP: Signalling Connection Control Part) forman la parte de los servicios de red (NSP: Network Services Part), que realiza las funciones correspondientes a las primeras 3 capas del modelo OSI.















OMAP = Operation, Maintenance and Administration Part
ASE = Application Service Element
TCAP = Transaction Capabilities Application Part
ISP = Intermediate Service Part
ISDN-UP = ISDN User Part (ISUP)
SSCP = Signalling Connection Part
MTP = Message Transfer Part

Figura 1. Modelo del Sistema de Señalización No. 7 (SS7)



La parte de transferencia de mensajes (MTP)
MTP representa un sistema de transferencia de mensajes, que permite transmitir información de señalización a través de la red hacia el punto de destino. El objetivo global de MTP es facilitar la transferencia y la entrega confiable de información de señalización a través de la red de señalización, reaccionando y tomando las acciones necesarias en respuesta a fallas o congestión. MTP se compone de los niveles 1, 2 y 3. A continuación se describen estos 3 niveles.

Nivel 1: Funciones a nivel de enlace de datos de señalización
Un enlace de datos es una ruta de transmisión bidireccional para señalización, que consiste de 2 canales de datos operando conjuntamente en direcciones opuestas a la misma velocidad de transmisión. Cumple perfectamente con la definición OSI de la capa física (capa 1) y puede ser de tipo digital o analógico.

Nivel 2: Funciones a nivel de enlace de señalización
Estas funciones corresponden a la capa 2 del modelo OSI y controlan la transferencia segura de mensajes de señalización en un enlace, es decir entre dos puntos unidos directamente. Estos mensajes son de longitud variable y son llamados unidades de señal.

Nivel 3: Funciones de red de señalización
Corresponden a la mitad más baja de la capa 3 de red y se ocupan de la transferencia de mensajes entre puntos de señalización que son nodos de la red de señalización. Esas funciones pueden ser divididas en dos categorías básicas: manejo de mensajes de señalización y gestión (management) de la red de señalización. La primera efectúa la discriminación, el enrutamiento y la distribución de los mensajes. La segunda permite la reconfiguración de la red de señalización en caso de fallas de los enlaces o de los puntos de señalización y controlar el tráfico en caso de congestión o bloqueo. El objetivo es que, cuando ocurra una falla, se efectúe la reconfiguración de forma tal que los mensajes no se pierdan, se dupliquen o sean puestos en secuencia equivocada y que los retardos de los mensajes no se haga excesivos.

La parte de control de conexión de señalización (SCCP)
Esta parte está por encima de MTP y en consecuencia se debería encontrar en la capa 4, aunque en realidad pertenece a la capa 3, ya que MTP por si sola en ciertos casos no logra proveer el conjunto completo de funciones y servicios especificados en las capas inferiores.

La parte de aplicación de capacidades de transacción (TCAP)
TCAP (Transaction Capabilities Application Part) fue introducida en 1988 y provee un mecanismo para aplicaciones orientadas a transacciones (en vez de orientadas a conexiones). Las capacidades de transacciones se refieren al conjunto de protocolos y funciones utilizados por aplicaciones distribuidas en una red, a fin de comunicar una con otra. En la terminología SS7, TC (Transaction Capabilities) se refiere a los protocolos de la parte de aplicación (esto es, TCAP), además de todos los servicios y protocolos de las capas inferiores que los soportan. Para las aplicaciones que han sido desarrolladas hasta ahora,


La parte intermedia de servicios (ISP)
Esta parte ISP (Intermediate Service Part) no está realmente definida y en consecuencia no está presente en el SS7, pero generalmente se acepta que representa el conjunto de funciones suministradas por las capas de transporte, sesión y presentación del modelo OSI y se incluye en el SS7 para el caso de que tales servicios sean requeridos en aplicaciones futuras. ISP es entonces meramente un sitio reservado para la inclusión más adelante de protocolos apropiados, cuando los servicios de estas capas se encuentren que son necesarios para aplicaciones SCCP.


La parte de operación, mantenimiento y administración (OMAP)
Ésta suministra los protocolos de aplicación para monitorear, coordinar y controlar todos los recursos de la red que hacen posibles las comunicaciones basadas en el SS7. OMAP está explicado en la Recomendación Q.791 del Libro Azul. OMAP es un ejemplo de un "usuario" de TCAP, esto es un ASE (Application Service Element) usuario de ROSE, en términos OSI, y suministra las funciones de mantenimiento y administración de la red SS7. Está basado en el modelo OSI, pero por el momento sus estándares están limitados a algunas funciones específicas, tales como la prueba de verificación de un válido enrutamiento MTP a través de la prueba MRTV y de la validez de un circuito a través de la prueba CVT. El protocolo OMAP está basado en una versión anterior del protocolo Common Management Information Protocol de OSI (CMIP).

Las partes del usuario
Estas partes proveen las funciones necesarias para la utilización de las capas bajas (MTP) por parte de un usuario específico. La parte de usuario ISDN, llamada ISDN-UP (ISDN-User Part), o más brevemente ISUP, es un protocolo orientado a mensaje, definido para proveer control de llamadas (esto es establecimiento, supervisión y desconexión). Suministra las funciones de señalización que son necesarias para permitir los servicios de soportes básicos y los servicios suplementarios para aplicaciones en el ambiente ISDN. ISDN-UP no sigue la estructura modular de la capa de aplicación OSI y está definida en Q.761-Q.764.El término parte del usuario es en cierta forma inapropiado, ya que no se refiere al usuario ISDN, sino al hecho que ISUP es un usuario de las capas bajas del SS7. Otros usuarios de MTP son SCCP y TCAP.

Estructura de la Red de Señalización SS7
La señalización basada en SS7 consiste de paquetes cortos de mensajes que son enrutados a través de una red de señalización. De manera que si bien la red telefónica a controlar es básicamente una red de conmutación de circuitos, el sistema de señalización se implementa con conmutación de paquetes. Así que SS7 puede ser considerada como una red de paquetes superpuesta a la red de voz. Sus componentes fundamentales son los puntos de señalización (SP: Signalling Points) y de enlaces que unen a estos puntos (SL: Signalling Links). Los SP son nodos capaces de manejar los mensajes SS7, es decir donde se originan, enrutan o terminan mensajes de señalización. Ellos se pueden ulteriormente clasificar en:


· Puntos de conmutación de señal (SSP: Signal Switching Points). Los SSP a menudo están implementados en la misma central.
· Puntos de transferencia de señalización (STP: Signalling Transfer Points). Se utilizan en el modo casi asociado (ver adelante).
· Puntos de control de Servicios (SCP: Service Control Points). Permiten el acceso a las bases de datos.
Con SS7 se pueden usar varios modos distintos de señalización. En el llamado modo asociado (Fig. 2), el canal de señalización está asociado con los canales de voz en el sentido de que viaja por la misma ruta física, utilizando los mismos troncales.
La función principal del SCP es proveer acceso y procesamiento seguro y confiable para las aplicaciones que requieran de acceso a bases de datos. El SCP puede ejecutar las siguientes actividades:
· Procesamiento de mensajes: Este abarca las funciones requeridas para entregar un mensaje a su destino, dentro del SSP o al nodo apropiado. Tales funciones incluyen: ejecución del protocolo de interfaz de red (SS7 y X.25), protocolo para el manejo de errores, discriminación de mensajes, enrutamiento y distribución de mensajes, pruebas y gestión de la red, procesamiento de aplicaciones.
· Operación, administración y mantenimiento del nodo (OA&M): Estas funciones para la operación y el control del SSP. Incluyen: recolección de mediciones y generación de reportes, seguridad, detección de errores y fallas, aislamiento y recuperación, detección de sobrecarga y control de flujo, monitoreo del status, control de la configuración

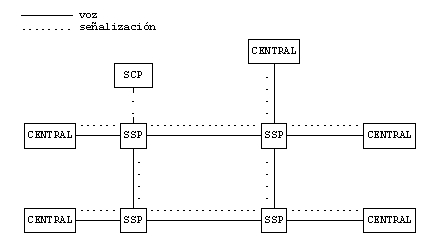

Figura 2. Modo de señalización asociado

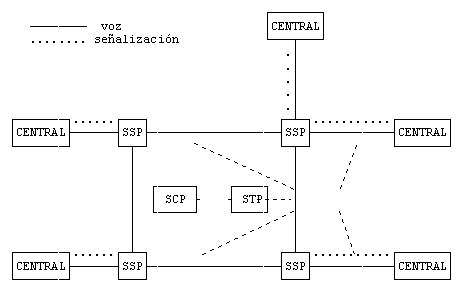

Figura 3 Modo de señalización casi asociado


El SCP suministra 2 tipos de interfaces: interfaces de servicios de red e interfaces de soporte de sistemas, ambas requeridas para facilitar servicios de aplicaciones a través de bases de datos.
· Interfaces de servicios de red: El SCP se conecta con la red SS7 o con la red X.25 para el procesamiento de mensajes de servicios. El punto final de este enlace por lo general termina en un STP (o en cualquier punto de señalización adyacente). El SCP puede comunicarse con una red de paquetes utilizando las capas física, de enlace y del red correspondientes al protocolo X.25.
· Interface de soporte del sistema: Estas son: sistema de gestión de servicios (SMS), sistema de señalización, ingeniería y administración (SEAS), centro de operación de mantenimiento local y remoto. El SCP emplea las capas física, de enlace y de red del protocolo X.25 para la transmisión y recepción de mensajes hacia y desde un centro de operación de mantenimiento local y remoto, el cual provee soporte administrativo para las aplicaciones residentes en el SCP.
A cada SP se le asigna una dirección, llamada código de punto de señalización, así como se asigna a cada suscriptor telefónico un número telefónico. De esta manera es fácil introducir señales que son indispensables para proveer servicios avanzados a través de nodos de control de servicios. Para simplificar el análisis del enrutamiento, los códigos de los puntos de señalización pueden tener una estructura jerárquica, por ejemplo, una combinación de código de área y código de punto. Así la ruta hacia un STP puede ser fácilmente determinada analizando el código de área.


Fuente: http://neutron.ing.ucv.ve/revista-e/No6/Davila%20Aura/ss7.htm


Ejercicio 3. Además de las (02) formas mas comunes de multiplexión que otra tenemos, descríbalas usando ayudas gráficas

Multiplexaje es la combinación de múltiples canales de información en un medio común de transmisión de alta velocidad. Multiplexar la información es la mejor manera de aprovechar la utilización de enlaces de alta velocidad.
Todas las terminales están conectadas a un multiplexor, el cual esta conectado a otro multiplexor por medio de un solo enlace El enlace que existe entre los dos multiplexores tiene la capacidad de transportar múltiples canales de informaci6n por separado. El multiplexor del nodo A multiplexa la información de los dispositivos conectados a él y los transmite por el medio de transmisión de alta velocidad, el multiplexor del nodo B recibe la señal, separa la información de acuerdo a el canal y los envía a los dispositivos correctos.

Multiplexión
· Técnica que permite transmitir más de una comunicación por el medio de transmisión (portador) sin que se produzcan interferencias entre ellas
· El número de canales depende del tipo de sistema (varios canales a miles)
· El portador del sistema de alta frecuencia, dependiendo de sus parámetros, dispone de A.B variable entre algunos kHz y GHz
· El sistema portador de la red IBERCOM (par trenzado) soporta 30 canales de 64 kbps (en total 2 Mbps)



Tipos De Multiplexaje

Fdm Frecuency Division Multiplexing
Multiplexación por División de Frecuencia
Divide el ancho de banda de una línea entre varios canales, donde cada canal ocupa una parte del ancho de banda de frecuencia total.
FDM es una de las técnicas originales de multiplexaje usada para la industria de comunicaciones. La técnica de FDM divide el ancho de banda total de entrada y salida en el mismo numero de canales en el circuito, dependiendo en el numero de puertos y dispositivos que sean soportados. El rango total de información de entrada de los dispositivos o terminales conectados al multiplexor no pueden exceder el rango de salida.
Si un dispositivo conectado por FDM es removido de su circuito, no hay posibilidad que la frecuencia que estaba siendo utilizada por ese dispositivo sea re localizada y utilizada por otro dispositivo y aprovechar el ancho de banda. Lo que significa que el multiplexor no tiene la habilidad para re localizar dinámicamente sus capacidades para utilizar el ancho de banda disponible.


Tdm Time Divisxon Nultiplexing
Multiplexación por División de Tiempo
Aquí cada canal tiene asignado un periodo o ranura de tiempo en el canal principal y las distintas ranuras de tiempo están repartidas por igual en todos los canales. Tiene la desventaja de que en caso de que un canal no sea usado, esa ranura de tiempo no se aprovecha por los otros canales, enviándose en vez de datos bits de relleno.
Los multiplexores que utilizan la tecnología TDM son dispositivos digitales que combinan varias señales digitales de dispositivos en un solo medio de transmisión digital.
TDM trabaja acomodando los time slots de cada dispositivo conectado a un puerto. Típicamente, el total de rango de bits para todos los dispositivos no pueden exceder el rango de bits por segundo de la línea de salida. Esto se logra utilizando por medio de técnicas de compresión.
Un algoritmo binario en el multiplexor es utilizado para reducir el total de numero de bits.
La compresión en el nodo receptor es de manera invertida. Si un puerto no esta siendo utilizado este ancho de banda no esta disponible para otros dispositivos conectados al multiplexor.

Diagrama de TDM














Stdm Statistical Time Division Multiplexxng
Multiplexación por División de Tiempo Estadísticos
Una versión mas eficiente de TDM es STDM. STDM funciona de la misma manera que TDM solo con la ventaja de que utiliza mejor el uso de canales que no están siendo utilizados y reconectando estos time slots a otros dispositivos conectados que puedan utilizar este ancho de banda que esta disponible.
El multiplexaje puede ser utilizado para conectar las mayoría de las interfaces de voz y protocolos de señalización. La transmisión de los canales de voz se realiza de la siguiente manera, dos canales de voz de 64 Kb cada uno se conectan al multiplexor del nodo A y este comprime los canales a 8 o 16 Kb para ser enviados por el medio de transmisión el cual es de 64 Kb, el multiplexor B recibe el canal de 64 Kb con los canales de voz comprimidos y los descomprime a 64 Kb nuevamente y se conectan a las extensiones telefónicas por medio de un par de hilos de cobre.
No le ofrece ranuras de tiempo a los canales inactivos y además podemos asignar prioridades a los canales.

Bandera
Número marco
Control
Dirección
Datos
CRC
Flag
1Byte
1Byte
1Byte
1-2 B Byte
variable *8 bits
2Byte
1Byte







Formato de marco STDM

Multiplexacion Por División De Espacios
Se refiere al uso de un circuito o canal aparte para cada dispositivo. Esencialmente esto significa que no hay multiplexaje. Si por ejemplo es necesario añadir un nuevo terminal al sistema, se tira un cable separado para acomodar la terminal.









Multiplexacion Inversa
Mutilpíexación Inversa puede ser definida como la unión de múltiples canales independientes de información a través de una red para crear un solo canal de información de alta velocidad. Por ejemplo st se tienen 3 canales de datos independientes de 64 Kb¡t/s cada uno conectados entre dos puntos A y B, el multiplexaje inverso crea un solo canal de datos de 384 Kbit/s.
La tarea del multiplexor inverso es el optimizar esta unión de canales. Específicamente, el multiplexor inverso asegura que 105 canales estén presentes para establecer y verificar la integridad de los canales existentes. Entonces el multiplexor inverso A segmenta el canal de transmisión de datos y los envía por canales individuales. El multiplexor inverso B recibe la información de estos canales enviándolos a el dispositivo conectado.
Dependiendo en el protocolo de multiplexaje inverso que se este utilizado, el multiplexor inverso puede monitorear la Integridad de la conexión. Si ocurren problemas en la transmisión el multiplexor puede hacer un diagnostico, reemplazando uno o varios canales que presenten problemas por canales funcionales y así mantener la integridad de la conexión.








Multiplexores Analogos y Digitales
Multiplexor Estadistico
Multiplexor de división de tiempo, que asigna en forma "estadística", la rebanada de tiempo al siguiente dispositivo conectado.
El ancho de banda de la red es compartido por muchas aplicaciones, siendo asignado en forma dinámica al usuario( o a la aplicación ) que mas lo requiera.
Esto permite que el ancho de banda esté disponible para su USO por otras aplicaciones durante los intervalos de silencios, reduciéndose el tiempo de inactividad del canal con lo que se aprovecha mejor el costo del medio.
Multiplexor De Conexión
También se conoce como Selector de Puertos. Es una máquina que permite a los puertos "anfitriones" (host ports) conectarse a terminales remotas de manera que si hay demasiados usuarios estos puedan esperar su turno para tener acceso a un puerto que puede estar ocupado. Estas máquinas además pueden proveer capacidad de conmutar de manera que el usuario pueda especificar a la máquina a qué puerto se quiere conectar.



Multiplexores Mux
Los MUX son Multiplexores de canales analógicos, que permiten conmutar varias señales analógicas utilizando salidas digitales del PLC. De esté modo se amplia el número de señales analógicas a controlar por su PLC. Admite la conexión de canales analógicos en modo común y diferencial.
La conmutación se realiza mediante elementos estáticos, lo que evita la pérdida de precisión en la medida y el desgaste en los elementos mecánicos.
Separación, mediante opto acopladores, entre la señal de mando y la tensión analógica a medir.


Multiplexor Digital
El multiplexor digital ofrece con el mínimo coste unas altas prestaciones para sistemas de vigilancia y seguridad.


Multiplexores Para Fibra Óptica
Los multiplexores de multiplexores para fibra óptica monomodo constan de una o dos ramas de entrada y salida. Fabricados en tecnología de fusión, están diseñados para introducir muy bajas pérdidas de inserción y alto aislamiento. La presentación mecánica habitual se realiza sobre bandejas de empalme o cassettes comerciales normalizados. Los extremos de conexión pueden suministrarse terminados con conectores a requerimiento del cliente, pudiendo ser tanto de pulido angular convexo y altas pérdidas de retorno (FC/APC, SC/APC), como de pulido convexo (FC/PC, SC/PC, ST/PC).
Cada multiplexor se suministra caracterizado con sus medidas de Pérdida de Inserción (PI), Aislamiento de cada una de sus ramas. Las fibras de las diferentes ramas pueden presentarse tanto en fibra de 250 mm, tubo holgado, protección ajustada de 900 mm o cable monofibra de diámetro 3 mm. Los multiplexores-de multiplexores para fibra óptica monomodo constan de una o dos ramas de entrada y salida. Fabricados en tecnología de fusión, están diseñados para introducir muy bajas pérdidas de inserción y alto aislamiento. La presentación mecánica habitual se realiza sobre bandejas de empalme o cassettes comerciales normalizados. Los extremos de conexión pueden suministrarse terminados con conectores a requerimiento del cliente, pudiendo ser tanto de pulido angular convexo y altas pérdidas de retorno (FC/APC, SC/APC), como de pulido convexo (FC/PC, SC/PC, ST/PC). Cada multiplexor se suministra caracterizado con sus medidas de Pérdida de Inserción (PI), Aislamiento de cada una de sus ramas. Las fibras de las diferentes ramas pueden presentarse tanto en fibra de 250 mm, tubo holgado, 3 mm.?protección ajustada de 900 mm o cable monofibra de
Los multiplexores-de multiplexores están disponibles en distintas versiones, variando en ellos la longitud de onda de las distintas puertas o el grado de aislamiento. Las versiones estándar son:

Versión HI: que presenta un altísimo aislamiento. Se suministra en cualquier conectorización. Se encuentra disponible para todas las combinaciones de longitudes de onda: 1310/1550/1650 nm.
Versión NS: versión estándar de la gama. Se suministra en cualquier conectorización. Se encuentra disponible para todas las combinaciones de longitudes de onda: 1310/1550/1650 nm.
Versión PM: diseñado para dividir o combinar distintas longitudes de onda en amplificadores ópticos. Se suministra en cualquier conectorización. Se encuentra disponible para 980/1550nm y 1480/1550 nm.

Multiplexado estadístico o asíncrono.

Es un caso particular de la multiplexación por división en el tiempo. Consiste en no asignar espacios de tiempo fijos a los canales a transmitir, sino que los tiempos dependen del tráfico existente por los canales en cada momento.

Sus características son:

Tramos de longitud variables.
Muestreo de líneas en función de su actividad.
Intercala caracteres en los espacios vacíos.
Fuerte sincronización.
Control inteligente de la transmisión.

Los multiplexores estáticos asignan tiempos diferentes a cada uno de los canales siempre en función del tráfico que circula por cada uno de estos canales, pudiendo aprovechar al máximo posible el canal de comunicación.

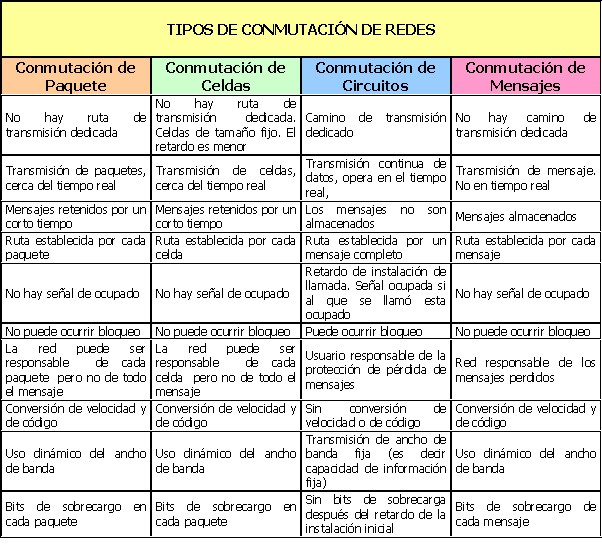

Ejercicio 4. Elabore un cuadro comparativo de los diferentes tipos de redes de conmutación que usted conoce.



































Fuente: Libro de Sistemas de comunicaciones Electrónicas. Autor: Wayne Tomasi
