Redes y Telecomunicaciones

CARACAS Posee una red LAN de veinte (20) usuarios.

MIAMI Posee un (01) solo usuario.

VALENCIA Posee una red LAN de cinco (05) usuarios.

MARACAIBO Posee tres (03) redes LAN conectadas entre si con 15 usuarios cada una, la distancia entre A y B es de treinta (30) metros y entre B y C es de un (01) Km.

Desarrollo

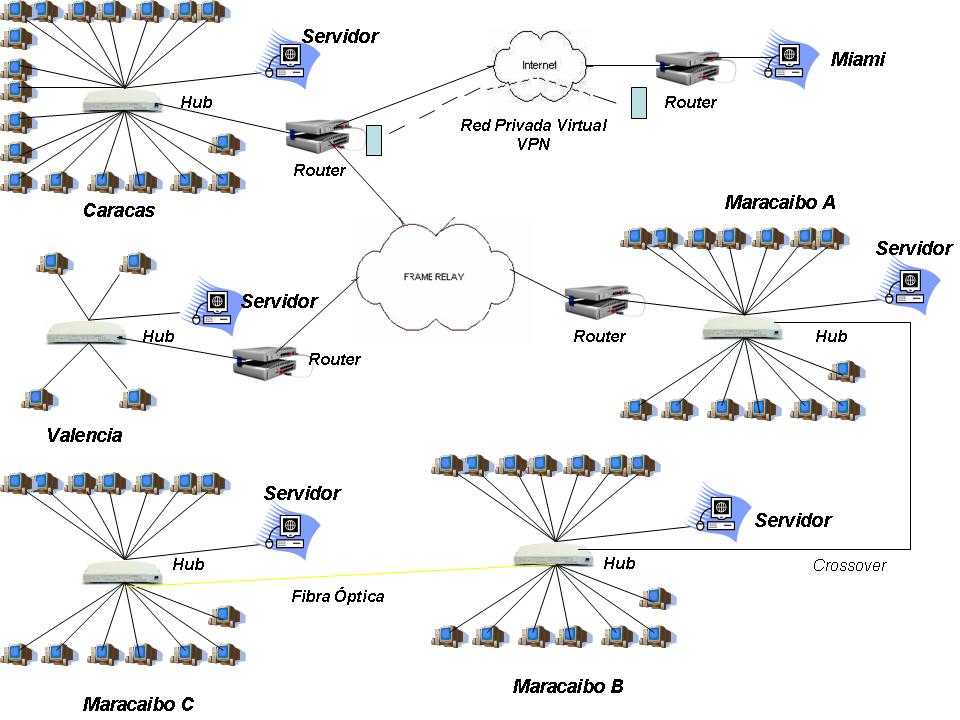

En el presente diseño, comenzaremos a definir la configuración de cada uno de los sitios geográficos.

Caracas (Sede). Se implantara una red Lan, con una topología de tipo estrella, el cable a utilizar será UTP, categoría 5,con un concentrador de 24 puertos, con una velocidades de transmisión 100 MBPS, un Router de alta velocidad con acceso a Internet y soporte para múltiples protocolos (IPX, TCP/IP). Para establecer los enlaces se adquirirá una conexión de enlace principal (CIR FRAME RELAY) con un proveedor de este servicio (CANTV, TELCEL , etc), de 224 KBPS.

Valencia.Se implantara una red Lan, con una topología de tipo estrella, el cable a utilizar será UTP, categoría 5,con un concentrador de 8 puertos, con una velocidades de transmisión 100 MBPS, un Router de alta velocidad con acceso a Internet y soporte para múltiples protocolos (IPX, TCP/IP)., configurado para enlazarse con la sede principal con una conexión cir frame relay de 128/64 Kbps con un asegurado de 64 Kbps.

Miami. Se creara un red privada virtual (V.P.N) entre Miami y Caracas, esto quiere decir que desde Miami se realizara una conexión a Internet (ADSL) mediante el uso de una infraestructura pública de transporte. Los paquetes de datos de la red privada viajan por medio de un "túnel" (tecnología de Túnel), la cual permitirá a un bajo costo la conexión a la LAN de Caracas

Maracaibo. Las localidades A, B y C; Se implantara una red Lan, con una topología de tipo estrella, el cable a utilizar será UTP, categoría 5,con un concentrador de 24 puertos, con una velocidades de transmisión 100 MBPS.

Las localidades A y B, por estar ubicadas a 30 metros de distancia entre sí, están interconectadas a través de un cable cross-over, apilando los concentradores y teniendo como salida a la conexión Cir Frame Relay el mismo Router de alta velocidad.

Del sitio B al C, se realizara mediante una cableado de Fibra Óptica (monomodo) mediante 2 convertidores de 100 base tx- 100 base fx. (Transeaver) que se encontrara cada uno en su respectivo Hub en cada Rack

Conclusion

Entre las sucursales de Caracas, Valencia y Maracaibo, la comunicación se realiza utilizando tecnología Frame Relay, la cual divide la información en cuadros de datos que transmite mediante tecnología de conmutación de paquetes. El método es flexible ya que los cuadros pueden ser de cualquier tamaño dentro de cierto rango, incluir cualquier información para el control de protocolos y transmitir cualquier protocolo de red.

Entre Caracas y Miami se implementa una Red Virtual Privada (VPN), la cual se extiende mediante un proceso de encapsulación y encriptación de los paquetes de datos al punto remoto (Miami), mediante el uso de una infraestructura pública de transporte. Los paquetes de datos de la red privada viajan por medio de un "túnel" (tecnología de Túnel) definido en la red pública
