DIGITAL-VOICE-COMMUNICATION (DVC) IS DE NIEUWE AMATEUR 'HIT' IN DE USA & EUROPA |
Op deze pagina komt binnenkort de technische uitleg over DIGITAL-VOICE.
Hier vindt u ook de zelfbouwschema's en de DIGITAL-VOICE HAMRADIO SOFTWARE
En alles wat nodig is voor deze NIEUWE ZENDAMATEUR MODE voor de toekomst.
DIGITAL-VOICE kent toepassingen op HF / VHF / UHF & SHF
vanaf 1 MHz. tot hoog in de GHz banden.
|
WAT IS DIGITAL-VOICE |
Met DIGITAL VOICE is het mogelijk om in SSB mode een radio verbinding met FM geluidskwaliteit tot stand te brengen.
DIGITAL-VOICE is een nieuw project en op maart 1999, bij wijze van testje, door een groep amateurs in de US & UK opgestart.
DIGITAL-VOICE werkt echter zo goed dat ze hebben besloten om het ook voor andere amateurs beschikbaar te maken.
DIGITAL-VOICE converteerd analoge spraak in een digitale signaal.
DIGITAL-VOICE werkt met bijna het zelfde principe als PSK31 met dit verschil,
PSK31 is een 'schrijfmode' en DIGITAL-VOICE is realtime spraak.
Met DIGITAL-VOICE wordt analoge (verstaanbare) spraak omgezet in bitjes.
Deze 'bitje' worden uitgezonden via de transceiver 9k6 packet ingang.
Aan de ontvanger kant worden deze 'bitjes' geconverteerd naar analoge spraak (verstaanbare spraak).
Met DIGITAL-VOICE kan in SSB mode een radioverbinding met FM geluidskwaliteit tot stand komen.
Voor het laten functioneren van DIGITAL-VOICE moet er tussen PC en TRX een kleine interface worden gemaakt.
Voor ALLEEN het beluisteren van DIGITAL-VOICE kan dit ook met het door PA3EIK ontwikkelde 4 level hamcomm interface.
Voor uitzenden van DIGITAL-VOICE is een ander stukje hardware nodig.
De verwerking van analoge spraak naar digitale spraak gaat met behulp van DIGITAL-VOICE HAMRADIO SOFTWARE.
Ik ben BETA TESTER voor DIGITAL-VOICE en zodra er meer bekend is,
leest u het op deze pagina's.
Mijn aandeel in dit project is het ontwerp van een 2 tal kleine printjes.
|
ZELFBOUW SCHEMA'S & HARDWARE |
Hierboven ziet u het inmiddels heel erg bekende HAMCOMM 2 level dataslicer voor decoderen van o.a.: MORSE, SSTV, RTTY, AMTOR, FEC, BAUDOT etc.
Dit is een gebouwde printje VERSIE 2.
Door de toepassing van nieuwe snelle dataverbindingen of HF en VHF maar ook SHF o.a. voor:
Afhankelijk van de gebruikte decoder software
is het 4 level modem ook geschikt voor MORSE, SSTV, RTTY, AMTOR, FEC, BAUDOT etc.
Is er de behoefte ontstaan naar een meer uitgebreidere serieel interface.
Voor HAMRADIO gebruik is er al enige tijd een beter schema beschikbaar.
Zelf hou ik er niet van om het wiel nogmaals uit te vinden en daarom gebruik ik als basis het schema dat in 1996 is ontworpen door OM de PA3EIK.
Om het schema 100% geschikt te maken voor dit DIGITAL-VOICE experiment,
heb ik 2 IC's vervangen voor ander type, wat nauwkeuriger SMD componenten gebruikt,
een RX SIGNAAL LED toegevoegd en een regelbare versterker met betere filtering toegepast.
Na het testen van deze modificatie, is er een klein printje voor ontworpen.
Het extra 3,5 KHz. filter / verterker = uiterst links in het midden met jumper aan/uit te schakelen.
Er zijn 3 type printjes VERSIE 1 met alleen 'normale' onderdelen
of VERSIE 2 met NORMALE & SMD onderdelen.
VERSIE 5 IS IN SMD EN IS ALLEEN ALS EEN GEBOUWDE UITVOERING BESCHIKBAAR.
VERSIE 2 + 3 past standaard in een BIMBOX behuizing.
Op het SMD printje, is ook nog de extra versterker / filtering toegepast.
Voor de niet ervaren zelfbouwer adviseer ik het 'normale' printje VERSIE of 2/3.
Kant en klaar gebouwde versie op verzoek in kastje met aansluitkabels, is mogelijk.
|
DE ONTVANG INTERFACE |
Voor ALLEEN het beluisteren van DIGITAL-VOICE
kan dit ook met het door PA3EIK ontwikkelde 4 LEVEL HAMCOMM interface.
Hieronder ziet u fototje van het printje van de 4-level DIGITAL-VOICE ontvang interface.
Het printje is uit voorraad leverbaar en is een ongeboorde NIET SMD uitvoering.
De ingang versterking/aanpassing is met potje regelbaar tussen 0 en 100x.
Op de print zit ook de +12 / -12volt voeding + een gelijkrichter.
U hoeft alleen maar een trafo of AC adapter tussen 15 >18volt AC/DC op aan te sluiten.
Het bouwen is erg makkelijk en schakeling werkt in 1 keer.
Afmetingen zijn ongeveer 60x65mm.
ER IS NU OOK EEN SMD UITVOERING !!!
============= ATTENTIE !!! ==================== Bij C1 / C2 Moet de - / MIN vd elco aan ground. Bij C5 = 10 uF Moet de + / PLUS aan ground !!! <<<<<<< Bij C4 = 10 uF Moet de + / PLUS vd elco aan pin2 vd ICL-7660-HCPA. Bij C9 = 2,2 uF Moet de - / MIN vd elco aan R 100 ohm. Bij C10 = 2,2 uF Moet de + / PLUS vd elco aan R 100 ohm. ===============================================
het eerste printontwerp vanaf het PA3EIK ontwerp.
Afmetingen zijn vierkant alleen normale componenten.
tweede printontwerp met normale en SMD componenten
7660HCPA en extra 3,5Kc filter + data LED en RJ-45 PC output connector
en past in standaard SERPAC A-20BK of BIM-box.
derde printontwerp technisch gelijk aan REVISIE-2
RJ-45 vervangen voor 5 polig 180 graden DIN
en past nu in een standaard SERPAC of BIM-box.
Losse print of bouwkit a 46,00 EURO.
TEST VERSIE alleen voor mijn eigen gebruik.
vierde printontwerp met normale en SMD componenten.
- schakelbaar 3,5kc filter
- verbeterde functie rond de comperator LM3339 - PC
en past in een standaard SERPAC of BIM-box.
Deze uitvoering lever ik alleen als GEBOUWDE versie
|
VERSIE 1 deze versie is niet meer leverbaar. |
|
VERSIE 2 & 3
deze versie is niet meer leverbaar. |
|
VERSIE 4 & 5 IN SMD UITVOERING versie 4 & 5 alleen als een gebouwde uitvoering |
|

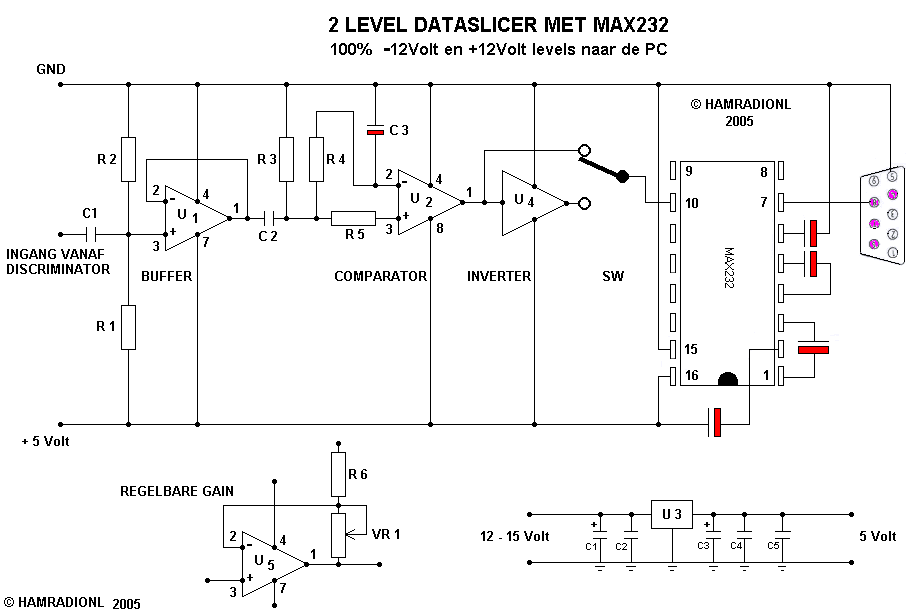

UPDATE 2005 2 LEVEL DATA-SLICER SCHEMA |
De nieuwe generatie PC's en vooral LAPTOPS hebben geen standaard 9 pins seriele poort meer (compoort).
Om dit op te vangen, wordt gebruik gemaakt van een USB naar SERIELE adapterkabels of VIRTUELE COM-POORT software emulators. Echter, de USB/SERIEEL kabels blijken onvoldoende of critische met de toegevoerde spanningslevels en om de juiste levels te verkrijgen is dit schema gemaakt. De data output hebben keurige en gelijke +10Volt en -10Volt spanningslevels en als positieve bijkomstigheid, zijn de data uitgangs signalen ook nog bijzonder mooi van vorm. Als alternatief vd MAX232 zijn er ook goedkopere RS232 chips toe te passen. De +10 Volt voeding is ook mogelijk, via de USB stekker de USB poort kan maximaal 500mA leveren en dit is ruim voldoende voor dit schema (2x 5 Volt in serie schakelen).
Met een externe voeding, is dit schema ook geschikt voor gebruik op de 'standaard' DB-9 compoort. (zie schema van een simpele voeding).
|
TOT SLOT WAT TECHNISCHE MEET WAARDES |
De MINIMALE discriminator uitgangsspanning / niveau moet HOGER zijn dan 150mV !!!
De waarde is heel erg critisch want komt uw discriminator niveau hier onder dan gaat het nooit goed of niet werken.
Zit de waarde er boven, kunt u met behulp van het potmetertje de juiste waarde later exact instellen op MINIMALE error-bits in de data.
De regelwaardes waartussen de potmeter reageerd, ligt ergens tussen de 10K en 170KOhm.
Onder de 10K geeft erg veel ERRORBITS en boven de 170K, werkt de interface niet meer.
Het geheel is heel simpel te meten door op het DIGITAL-SPEECH signaal af te stemmen en vervolgens met hulp van liefst een ANALOGE universeelmeter in de AC STAND de spanning uit de discriminator te meten.

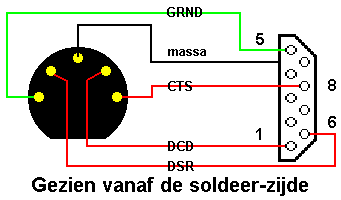

De ADAPTER-KABEL tussen de PC SERIEEL/COM poort
via de DB-9 en de 4 level-interface DIN aansluiting op de print.
|
BOUWJAAR 1999 DE TX INTERFACE VERSIE 1 |
|

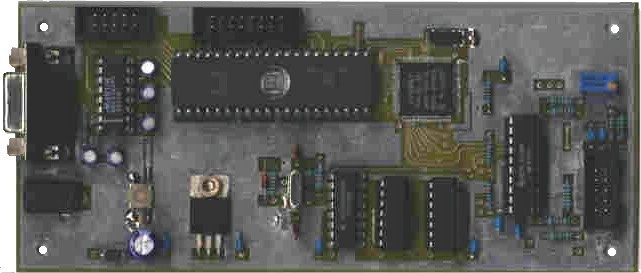

BOUWJAAR 2004 DE TX INTERFACE VERSIE 2 |
Een prijsindicatie voor deze interface is rond de 150,00 euro.
LINK naar informatie over toepassingen van deze chipsets.
ALS BOVENSTE LINK NIET WERKT, PROBEER DAN VIA DEZE PAGINA
EN IN HET MENU BOVENIN DE VOLGENDE PAGINA, KLIK OP 'EVALUATION RESULTS'
|
DE DIGITAL-VOICE AUDIO SAMPLES |
 |
ZO KLINKT DIGITAL-VOICE ALS DATA OP EEN ONTVANGER IN FM MODE. |
|
|
ZO KLINKT DIGITAL-VOICE GE-DECODEERD IN NORMAAL AUDIO. |
|
|
DEMONSTRATIE DIGITAL-VOICE TIJDENS MOBIEL-CONDITIES. |
|
|
ZO KLINKT DIGITAL-VOICE ALS DATA OP EEN HF ONTVANGER IN SSB MODE. |
|
IN DE LOOP VAN 2004 KOMT ER OOK EEN COMPLETE TRANSCEIVER BESCHIKBAAR |
Hierboven zie je de foto van een inmiddels commercieel verkrijgbaar DIGITAL-VOICE TRANSCEIVER. Deze transceiver heeft een ingebouwde digital-voice modem. Er wordt ook weer gebruik gemaakt van een AMBE-VOCODER chipset.
De aanschafprijs van deze tranceiver zal nu (2004) rond de 500,00 euro liggen.
|
IN DE LOOP VAN 2004 KOMT ER OOK EEN COMPLETE HANDHELD BESCHIKBAAR |
Hierboven zie je de foto van een inmiddels commercieel verkrijgbaar DIGITAL-VOICE HANDHELD.
Deze handheld heeft ook een ingebouwde digital-voice modem.
Ook hier wordt gebruik gemaakt van een AMBE-VOCODER chipset.
De aanschafprijs van deze tranceiver zal nu (2004) rond de 400,00 euro liggen en blijkt het zelfbouwen tot nu toe de voordeligste oplossing te zijn.
|
IN DE LOOP VAN 2004 IS ER OOK COMMERCIELE APPARATUUR BESCHIKBAAR |
Hierboven zie je de foto van een inmiddels commercieel verkrijgbaar DIGITAL-VOICE CODER + DE-CODER modem.
Het modem past via de microfoon ingang en LS uitgang, op elke standaard amateur transceiver.
Er wordt gebruik gemaakt van een AMBE-VOCODER chipset en na een korte test werkt dit DIGITAL-VOICE systeem echt perfect, het enige probleem is nog de aanschafprijs van dit modem want tot op dit moment (2004) ligt de prijs nog ergens rond de 600,00 euro en blijkt het zelfbouwen tot nu toe de voordeligste oplossing te zijn.
|
IN DE LOOP VAN 2006 IS ER OOK EEN DIGITAL MULTI-MODEM BESCHIKBAAR VOOR APCO + ???. |

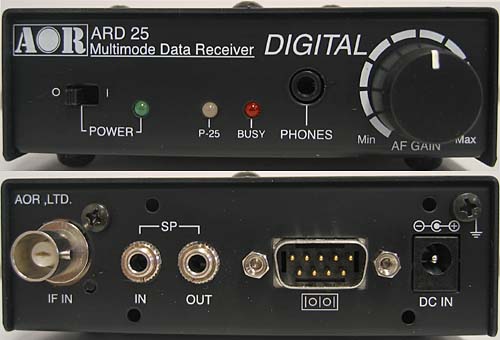

Hierboven zie je de foto van een inmiddels commercieel verkrijgbaar DIGITAL-VOICE DECODER RX-MODEM.
Dit modem is geschikt voor decoderen van DVC voor amateurs maar s ook geschikt voor decoderen van DVC welke in gebruik is bij beveiligings- en bewakingsbedrijven voor het kort verkeer portofoons. Ook hier wordt gebruik gemaakt van een AMBE-VOCODER chipset.
De aanschafprijs van dit modem is in 2006 $ 350,00 rond de 400,00 euro liggen.
|
|
DE INKOOP AKTIE LOOPT TOT EIND JULI 2006 ZODRA HET AANTAL VAN 15 INSCHRIJVING IS BEHAALD, SLUIT DE INSCHRIJVING EN WORDEN DE MODEMS BESTELD EN AFGELEVERD. |
|
DVC GEBRUIKERS OVERZICHT PER LAND GESORTEERD In Nederland zijn er nog geen amateurs actief. |
|
VOOR UITGEBREIDER INFORMATIE OVER DVC ZIE OOK DE ARRL HAMRADIO PAGINA. (UK)
By Charles Brain en Andy Talbot |
| REVIEWS OVER DVC IN DE PRAKTIJK |
|
NIEUWE INFORMATIE OVER F.D.S. het nieuwe super snelle data modem |
|
NIEUWE INFORMATIE OVER DIGITALE PORTOFOON SNIFFER. bijvoorbeeld voor tetra portofoons |
|
OP WELKE MANIER KUNT U DE PRINTEN BESTELLEN ? |
|---|
Op dit moment lever ik alleen nog print VERSIE 3 > 5 deze print moet u zelf nog wel even de 0.8mm gaatjes boren.
Dit is de uitvoering met standaard onderdelen + SMD componenten.
Al de SMD componenten zijn voor u al op de print gesoldeerd !!!
Het printje compleet getest en in kastje gemonteerd, zie de prijslijst.
