Formatos de Tarjeta o Placa Madre(Form factors)
Hay muchos formatos de tarjetas madre. El formato se refiere a las dimensiones
físicas y al tamaño de la tarjeta madre, y dictamina que tipo de case
es el que se debe comprar. Los tipos de formatos (form Factor) que generalmente
se encuentran son:
Full AT:
Es llamada así porque es igual al diseño de la tarjeta madre IBM AT original.
Esto permite a tarjetas de hasta 12 pulgadas de ancho y 13.8 pulgadas
de profundidad. El conector de teclado y los conectores de los slots deben
estar colocados en los lugares especificados por los requerimientos para
que correspondan con los agujeros en el case.
Baby AT:
Es una versión mas pequeña de los AT, generalmente de 9 pulgadas de ancho
y 10 pulgadas de alto, que apareció en 1989. En este tipo de tarjeta madre
el microprocesador esta colocado en la parte de enfrente de la tarjeta
madre como se muestra en la gráfica, de tal manera si se quiere quitar
el microprocesador es necesario quitar algunas tarjetas, otro de los inconvenientes
que posee es que para enfriar el microprocesador se necesita un ventilador
en el microprocesador. Otra diferencia es que incluye un conector para
voltajes de solo 12v y 5 v. Algunos diseños baby AT permiten instalar
tarjetas madre AT o ATX.
No todos los AT y los Baby AT usan el estándar del conector DIN de 5
pines para el teclado. Este es el formato mas popular y que se encuentra
en la mayoría de computadoras ya que es muy flexible.
ATX:
La especificación oficial ATX fue presentada por Intel en Julio de 1995
pero aparece en 1996 es una reciente evolución en lo que a tarjetas madre
se refiere y se espera que sea el estándar el tamaño y la forma son completamente
diferentes al AT. El tamaño es generalmente 12 pulgadas de ancho y 9.6
pulgadas de alto, esto deja colocar 1 slot AGP, 2 PCI, 1 PCI o ISA y 3
slots ISA, también existe la versión mini-ATX que tiene un tamaño de pulgadas
por 9.6 de largo lo que permite colocar 1 slot AGP, 2 PCI, 1 PCI o ISA.

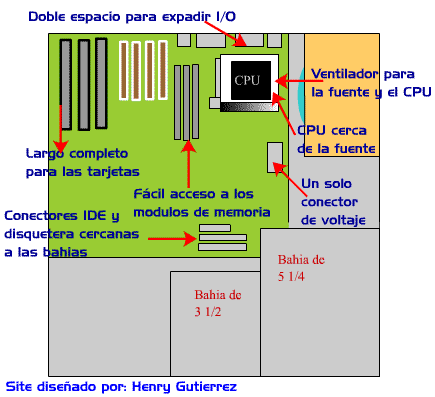

Debido a que una ATX es esencialmente una baby AT girada 90 grados, este
giro permite actualizar fácilmente el microprocesador, sin tener que quitar
ninguna tarjeta, el ventilador de la fuente de alimentación queda cerca
del microprocesador y permite un mejor enfriamiento. Entre sus características
principales se puede mencionar.
Características |
Beneficios |
Doble alto flexible panel
de entrada/salida que permite alta integración |
- Sistemas de bajo costo
- Pocos cables
- Mejora la confiabilidad
- Menor tiempo de ensamblado
- Soporte para conectividad y estándar I/O, tal como USB, TV in/out,
ISDN, etc.
- Permite integrar gráficos y uso de frame buffer architecture
|
Relocalización de unidades I/O lo que significa
cables mas cortos |
- Reducción del costo
- Soporte para unidades rápidas tales como PIO Mode 4/5 IDE
|
Enfriamiento del sistema un simple ventilador en la
fuente de poder |
- Reducción del costo
- Más ergonómico (Reducción de ruido)
- Confiabilidad mejora
|
Relocalización del procesador y la memoria |
- Largo completo del slot de expansión
- Fácil de usar, actualizando el procesador
- Fácil de usar, actualizando la memoria
- Fácil de usar, Agregando tarjetas
|
LPX:
Este formato fue muy utilizado y es una variante especializada de un
baby AT con un bajo perfil, fue desarrollado por Western Digital para
computadoras de escritorio para que no ocupen mucho espacio. Este tipo
de factor generalmente se encuentra en las computadoras Compaq, Hewlett
Packard, Digital, Packard bell, y algunos fabricantes de tarjetas madre.
Se encuentra en computadoras con case Slim, que es un case de escritorio
delgado, lo que caracteriza este tipo de formato es que las tarjetas están
montadas en un rise card en el centro de la tarjeta. Los inconvenientes
que presenta este tipo de tarjetas madre es que estar el rise card al
centro de la tarjeta evita el flujo de aire y requiere mayor ventilación,
es difícil quitar la tarjeta madre y en algunos casos es necesario comprar
solo del fabricante ya que cada quien soluciona el problema a su manera.
NLX
Aparece en1997 diseñado por Intel en colaboración por IBM, es un diseño
nuevo de tarjeta madre que incluye
- Las mejoras y ventajas del ATX los conectores del puerto serie, paralelo,
teclado, ratón etc. están colocados en la parte posterior de la tarjeta
madre.
- Soporte para las nuevas tecnologías tales como AGP, USB
- Permitir fácil acceso a los componentes.
- Esta diseñado para facilitar el mantenimiento típicamente de 8.8 por
13 pulgadas.

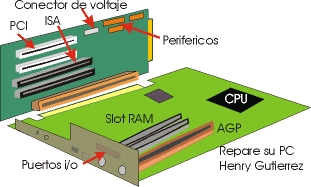

Tiene un conector tipo Riser en el lateral de la Placa Base donde se
conecta una tarjeta con los slots de expansión. De esta forma las tarjetas
quedan paralelas a la Placa Base.
|
