De TDA7294 is een geïntegreerde schakeling in
een Multiwatt15 behuizing. Deze versterker wordt voor vele
doeleinden gebruikt zoals, home-cinema of actieve zelfbouw
luidsprekers/subwoofers. Er kan als zowel een 4 Ohm als een 8 Ohm
luidspreker gebruikt worden. Deze versterker beschikt over een
mute en een stand-by functie.
Dit is de pinbezetting;
| Pin 1 |
stand-by GND |
| Pin 2 |
Inverting input |
| Pin 3 |
Non inverting input |
| Pin 4 |
SVR |
| Pin 5 |
N.C. |
| Pin 6 |
Bootstrap |
| Pin 7 |
+Vs (signaal) |
| Pin 8 |
-Vs (signaal) |
| Pin 9 |
Stand-by |
| Pin 10 |
Mute |
| Pin 11 |
N.C. |
| Pin 12 |
N.C. |
| Pin 13 |
+Vs (voeding) |
| Pin 14 |
OUTPUT |
| Pin 15 |
-Vs (voeding) |
Technische specificaties;
| Voedings spanning |
minimaal 10 V maximaal 40 V |
| Frequentie bereik |
20Hz t/m 20kHz |
| Ingangs weerstand |
100 K Ohm |
| Thermische shutdown |
145 °C |

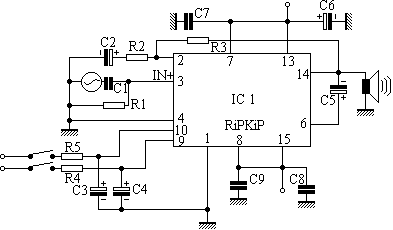

Hieronder vind je het schakelschema;
Hieronder vind je de lijst met
benodigde componenten;
| C1 |
470nF |
| C2 |
22µF |
| C3 |
10µF |
| C4 |
10µF |
| C5 |
22µF |
| C6 |
1000µF |
| C7 |
100nF |
| C8 |
1000µF |
| C9 |
100nF |
| R1 |
22K Ohm |
| R2 |
680 Ohm |
| R3 |
22K Ohm |
| R4 |
22K Ohm |
| R5 |
10K Ohm |
Hieronder vind je een tabel met de weerstand van de
luidspreker en het benodigde aantal volt om daad werkelijk aan de
100 Watt muziek power te komen! = bij een luidspreker van 4 Ohm
moet je als voedings spanning 29 Volt gebruiken wil je een output
van 100 Watt halen.
| 8 Ohm |
38 Volt |
| 6 Ohm |
33 Volt |
| 4 Ohm |
29 Volt |
|
