Dit project maakt het mogelijk
om geluid over te brengen d.m.v. infrarood. Er zit dus geen
vervelend snoer meer tussen je walkman, discman minidisc of
gewoon je stereo. Zonder het gebruik van een lens heb je een
bereik tot 6 meter! Het bereik kan je vergroten door gebruik te
maken van lenzen en reflectoren. Er wordt gebruik gemaakt van een
9 Volt voeding. De audio transformator moet echter wel anders om

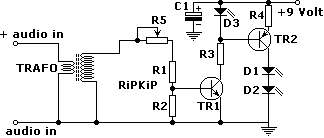

gebruikt worden!!!! Hieronder zie je het schakelschema van de
zender:
Hieronder zie je
het schakelschema van de bijbehorende ontvanger:
Hieronder staan
de benodigde onderdelen:
| Tx |
|
|
|
|
|
Rx |
|
| R1 |
4,7 kOhm |
|
|
|
|
R1 |
4,7 kOhm |
| R2 |
22 kOhm |
|
|
|
|
R2 |
4,7 kOhm |
| R3 |
100 Ohm |
|
|
|
|
R3 |
2,7 kOhm |
| R4 |
10 Ohm 10Watt |
|
|
|
|
R4 |
470 Ohm |
| R5 |
10 kOhm potmeter |
|
|
|
|
R5 |
100 kOhm potmeter |
| D1 |
IR LED 5mm |
|
|
|
|
R6 |
10 kOhm |
| D2 |
IR LED 5mm |
|
|
|
|
R7 |
470 kOhm |
| D3 |
LED rood |
|
|
|
|
R8 |
2,2 kOhm |
| TR1 |
BC 547 |
|
|
|
|
C1 |
0,01µF |
| TR2 |
BD140 of BK100 |
|
|
|
|
C2 |
47pF |
| TRAFO |
audio trafo |
|
|
|
|
C3 |
0,1µF |
| |
|
|
|
|
|
C4 |
0,1µF |
| |
|
|
|
|
|
C5 |
0,01µF |
| |
|
|
|
|
|
TR1 |
IR foto transistor |
| |
|
|
|
|
|
TR2 |
BC549C |
| |
|
|
|
|
|
TR3 |
BC549C |
| |
|
|
|
|
|
TR4 |
BEL187 |
|
