คำว่า NETWORK หรือ เครือข่ายนี้ เริ่มเข้ามามีบทบาทกับเราไปเสียทุกอย่าง ไม่ว่าจะเป็น INTERNET หรือที่เรียกอีกอย่างหนึ่งว่า “เครือข่ายใยแมงมุม” , WAN (WILD AREA NETWORK) , LAN (LOCAL AREA NETWORK) ทำให้การติดต่อสื่อสารเป็นไปด้วยความง่ายดาย รวมทั้งการทำ FILE SERVER เพื่อให้เครื่องพีซีเครื่องอื่นเข้ามาใช้แฟ้มข้อมูลร่วมกัน หรือ การทำ PRINT SERVER เพื่อใช้เครื่องพิมพ์ร่วมกัน อันจะทำให้การทำงานสะดวก และประหยัดค่าใช้จ่ายในเรื่องค่าเครื่องพิมพ์ได้อีกมาก

1. อุปกรณ์ที่จำเป็นในการเชื่อมเครือข่าย
2. การติดตั้งเครือข่าย
3. ประเภทของการเชื่อมต่อแบบต่าง ๆ

1. โมเด็ม (MODEM)

เพื่อให้สามารถหมุนโทรศัพท์ จากเครื่อง PC ไปยังภายนอกได้ ไม่ว่าจะเป็นการรับ-ส่ง FAX, การแลกเปลี่ยนแฟ้มข้อมูลโดยใช้ HYPER TERMINAL, การใช้งาน INTERNET ต้องอาศัยโมเด็มทั้งสิ้น

การทำงาน โมเด็มเป็นอุปกรณ์ที่ใช้ในการแปลงสัญญาณอนาลอก เป็นสัญญาณดิจิตอล และแปลงสัญญาณดิจิตอลเป็นสัญญาณอนาลอก กล่าวคือ เมื่อเราติดตั้งโมเด็มกับเครื่องพีซีของเราแล้ว การติดต่อสื่อสารระหว่างเครื่องพีซีต้นทางและพีซีปลายทางจะทำงานดังนี้ เวลาส่งข้อมูลในเครื่องพีซีจะส่งเป็นอนาลอกเข้าสู่โมเด็ม โมเด็มจะแปลงสัญญาณเป็นดิจิตอล ส่งข้อมูลผ่านสายโทรศัพท์ไปยังโมเด็มปลายทาง โมเด็มปลายทางจะแปลงสัญญาณจากอนาลอกแล้วแปลงเป็นดิจิตอล แล้วส่งต่อไปยังเครื่องพีซีปลายทางอีกที

การติดตั้ง ใน WINDOWS 9X มีวิธีการติดตั้งโมเด็ม 2 แบบ ตามประเภทของโมเด็มนั่นคือ โมเด็มแบบภายใน และภายนอก โดยจะขอกล่าวถึงเฉพาะแบบภายนอกเท่านั้น (เนื่องจากโมเด็มแบบภายใน มีความหลากหลายมาก)

วิธีการติดตั้งโมเด็มแบบภายนอก

1. นำสายสัญญาณโทรศัพท์ ต่อเข้ากับโมเด็ม ในช่องที่เขียนว่า LINE

2. ติดตั้งสายสัญญาณ SERIAL PORT เป็นสายที่ปลายด้านหนึ่งจะมีช่องเล็ก ๆ จำนวน 9 ช่อง เรียกว่า 9F อีกด้านหนึ่งจะเป็นขา 25 ขา เรียกว่า 25M อาจจะแตกต่างกันไปแล้วแต่ยี่ห้อของโมเด็มที่จะผลิตสายมาอย่างไร แต่ส่วนมากจะเป็นแบบที่กล่าวมานี้นะครับ
3. เสียบขั้วไฟของโมเด็ม เข้ากับไฟบ้านให้เรียบร้อย
4. เปิด POWER ของโมเด็ม
5. เปิดเครื่องพีซี

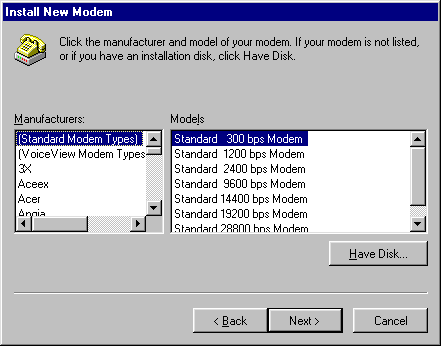

6. เมื่อเข้าสู่ WINDOWS 9X แล้ว ให้คลิกปุ่ม START, SETTINGS ,CONTROL PANEL, ADD NEW HARDWARE , NEXT , เลือก NO , NEXT , MODEM, คลิกปุ่ม ADD ,จะปรากฏหน้าต่าง INSTALL NEW MODEM , คลิกปุ่ม NEXT จนกว่าจะเห็นรูปที่ 1



รูปที่ 1

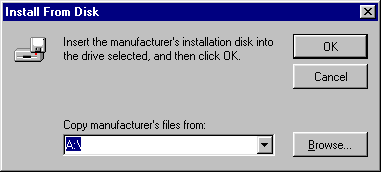

7. คลิกปุ่ม HAVE DISK จะได้รูปที่ 2



รูปที่ 2

8. ใส่แผ่น DISKETTE DRIVER ใน DRIVE A: แล้วคลิกปุ่ม OK จะได้รูปที่ 3



รูปที่ 3



คลิกเลือกรุ่นที่ต้องการ แล้วคลิกปุ่ม NEXT จะได้รูปที่ 4

รูปที่ 4

9. เลือก COM1 หรือ COM2 แล้วแต่กรณี เสร็จแล้ว คลิกปุ่ม NEXT จะได้รูปที่ 5



รูปที่ 5

10. คลิกปุ่ม FINISH จะปรากฏดังรูป 6

รูปที่ 6

วิธีทดสอบโมเด็มว่าทำงานปกติหรือไม่

1. START, SETTINGS, CONTROL PANEL, MODEM
2. คลิกที่ชื่อของโมเด็มที่ต้องการ แล้วเลือก PROPERTIES
3. คลิกแถบ DIAGNOSTICS จะเห็นรูปที่ 7



รูปที่ 7

4. คลิกที่ COM1 หรือ COM2 แล้วแต่กรณี
5. คลิกปุ่ม MORE INFO รอสักครู่ จะเห็นรูปที่ 8

รูปที่ 8

6. จะสังเกตุเห็นว่า ในรูปที่ 8 จะมีข้อความที่ขึ้นต้นด้วย AT… แสดงว่าโมเด็มทำงานสมบูรณ์ หากเห็นหน้าต่างอื่น แล้วมีข้อความว่า CAN’T OPEN PORT… หรือ NOT RESPONSE … ประมาณนี้ ให้ลองตรวจดู POWER ของโมเด็ม ว่าอยู่ตำแหน่ง “เปิด” (POWER ON) หรือยัง หาก POWER ON แล้ว ลองทบทวนการติดตั้งโมเด็ม ตั้งแต่ต้นอีกครั้ง
