No AutoCAD 2008, podemos criar células
de tabela do AutoCAD que ficam vinculadas
por um link a uma planilha do Excel.

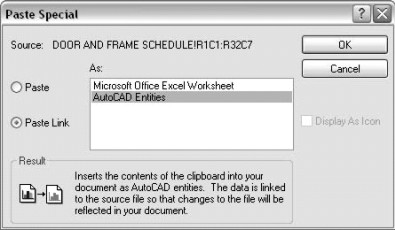

Um meio fácil de fazer isso é copiar
os dados do Excel e em seguida, usando
Paste Special colamos os dados no
desenho como um link. O AutoCAD automaticamente
cria um link de dados entre o desenho
e a planilha do Excel.
Utilizando os links dados, podemos
exibir os dados tabular das planilhas
(ou de arquivos CSV) dentro de um
objeto de tabela do AutoCAD, a medida
que se mantém um link com os dados

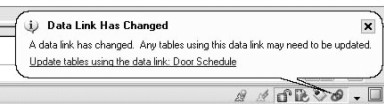

originais do Excel. Se aos dados no
arquivo externo forem modificados,
o AutoCAD exibe uma notificação sobre
as modificações e possibilita-nos
de rapidamente atualizar a tabela
do AutoCAD para refletir as alterações.
Podemos criar novos links de dados
selecionando um arquivo do Excel ou
um arquivo delimitado por vírgula.
Seu desenho pode conter qualquer número
de links de dados entre todos que
estão listados no Data Link Manager.
Se copiar e colar os dados do Excel,
o AutoCAD fornece um nome genérico.
No entanto, podemos trocar esse nome
por algo mais significativo.

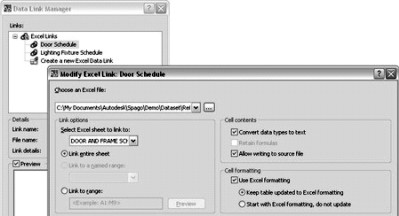

Quando criamos ou editamos um datalink,
podemos especificar se vamos ligar
a planilha inteira ou uma seqüência
específica de células. Uma caixa de
diálogo expansível possibilita personalizar
as configurações dos links de dados.
Por exemplo, podemos especificar se
queremos que os tipos de dados sejam
convertidos a texto, ou se queremos
permitir que o conteúdo da célula
da tabela do AutoCAD seja gravado
novamente no arquivo de origem.

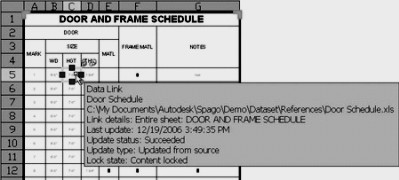

As células ligadas na tabela do AutoCAD
são bloqueadas para evitar a edição
de dentro do AutoCAD e a seqüência
de células ligadas é indicada por
aspas verdes. A condição de que cada
célula está ligada e/ou bloqueada
é indicada pelos ícones linked e locked
assim como pelas informações na dica
de comando. Embora as células de dados
ligadas estejam inicialmente bloqueadas,
podemos desbloquear as células selecionadas,
possibilitando a edição do seu conteúdo.
Se a opção do datalink allow writing
to source file (permitir gravar ao
arquivo de origem) estiver habilitada,
podemos facilmente gravar as modificações
feitas na tabela do AutoCAD ao arquivo
de origem dos dados.
|
