1 de 3 - Colocando os componentes no Pspice
Existem três tipos de análises possíveis no programa:
DC: Analisa as
tensões, corrente de um circuito considerando apenas a componente contínua.
Fontes AC e indutores são
curto-circuitados, capacitores são circuito aberto.
Utilizado para:Extração de curvas de
componentes;
Determinar ponto de polarização quiescente ou DC.
AC: Analisa o
circuito no domínio da freqüência.
Utilizado para: Curva de resposta de filtros
que variam com a freqüência;
Análise de ruído e distorção no circuito.
Transiente: analisa
o circuito no domínio do tempo, equivale à análise efetuada com osciloscópio
sendo a mais utilizada.
Utilizado para: Resposta de circuitos
para sinais alternados ou pulsos;
Exemplo:

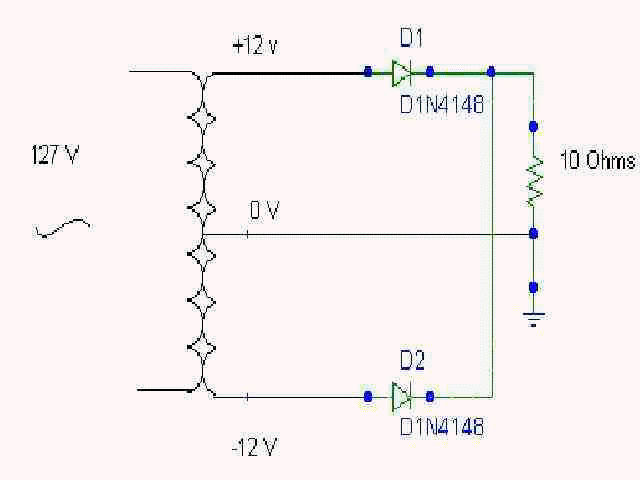

Como exemplo de Simulação usaremos o esquema do retificador de onda completa do esquema abaixo:

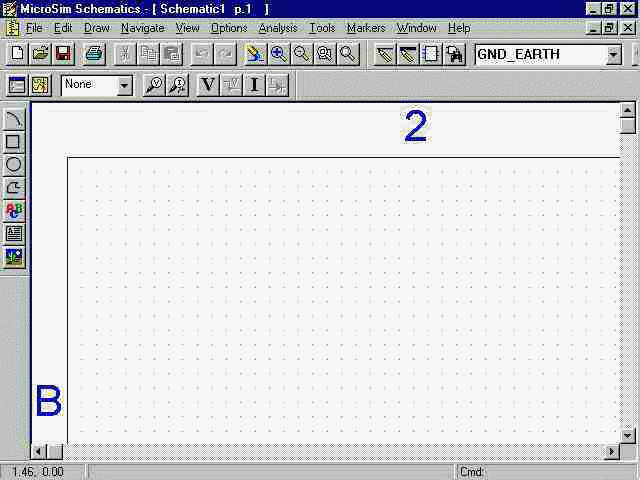

1)Abrindo-se o programa Schematics do pspice se tem a seguinte tela:
2) Para começar o trabalho precisa-se
encontrar os componentes pertinentes ao retificador,
clica-se no menu Draw seleciona-se a opção Get new part,
algumas vezes aparece uma janela já sugerindo o uso de determinado componente, se não
for o desejado clica-se na tecla Brouse,se abrirá a janela Part
Browser Basic, nela se visualiza todas as opções de componentes disponíveis :

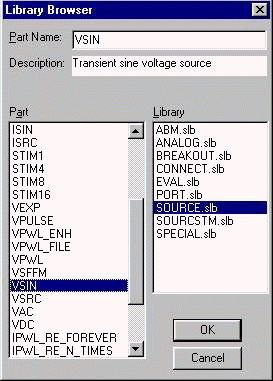

3)Para que o trabalho fique mais fácil tecla-se a opção library e se terá os
componentes separados em arquivos, para se simular a fonte de tensão usa-se duas fontes
senoidais com o valor de tensão do secundário do transformador a fonte
senoidal está no Library SOURCE, escolhe-se em Part a
opção VSIN, pressiona-se a tecla OK, movendo-se o cursor
para a folha de projeto se verá o componente anexo a ele, pressionando o botão
esquerdo o fixa na folha, como se precisa de duas fontes leva-se o
cursor para uma parte livre da folha
e clica-se novamente, para "limpar" o componente do cursor
pressiona-se o botão direito do mouse:
4)Volta-se a Part Browser Basic pressiona a tecla Library,
procede-se do mesmo modo como
com a parte anterior,o resistor se encontra no Library ANALOG,
o diodo no Library EVAL,
o terra (GND_ANALOG), qualquer componente
pode ser manuseado bastando se clicar
com o botão esquerdo do mouse
sobre ele, com o botão pressionado
pode-se arrasta-lo pela folha, para rotacionar
o componente tecla-se
5)É obrigatório a presença de um nó "zero", que será o nó
de referência ( usualmente o nó de "terra" do circuito), ao qual serão
referênciadas todas as tensões calculadas, o "terra" deve sempre ser fixado no
circuito, no exemplo no tap do transformador. Terminada a seleção tecla-se o botão Close,
arrasta-se os componentes de forma a organiza-los da melhor forma possível no
esquema;

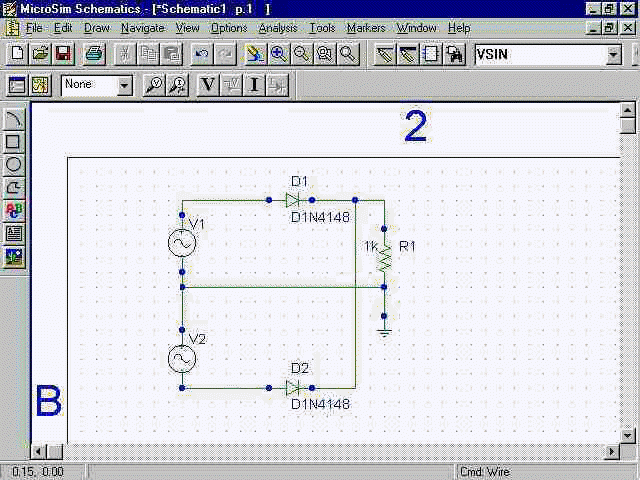

6)Agora é preciso se ligar os componentes, no menu preciona-se Draw, escolhe-se
a opção wire, aparecerá um lápis no lugar do
cursor, leva-se a ponta do lápis em uma das pernas de algum
componente, pressiona-se o botão esquerdo do mouse, uma linha
aparecerá ligando a perna do componente e a ponta do lápis, leva-se a
linha até a extremidade do componente que se deseja liga-lo, clica-se
novamente com o botão esquerdo, deverá surgir uma
pequena bola em cada terminal de componente, caso isso
não ocorra deve-se refazer a trilha, para
se soltar a linha pressiona o botão direito do mouse, o cursor voltará a sua
forma normal, para voltar a se tornar lápis de duplo click com o botão
direito;
