2 de 3 - Colocando os valores dos componentes e ajustando o Setup

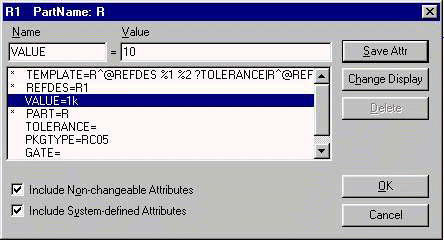

7)Precisa-se fazer com que os componentes tenham os valores necessários, no caso a tensão da fonte e o resistor, começando pelo resistor da-se duplo click sobre ele com o botão esquerdo do mouse  e  a  janela abaixo  aparecerá,   seleciona-se  a  linha VALUE,  nos  campo name se temVALUE e  no campo Value tem  o valor 1k,  clica-se   com  o botão  esquerdo do  mouse nesse campo  e  modifica-o  para  10  que é o   valor   dado  no  projeto,  tecla-se <Enter>  e   depois pressiona-se OK

8)Pode-se editar o nome de cada componente do circuito, dando duplo click com o mouse sobre
o nome do  resistor (R1) se abrirá a janela Edit Heterence Designator, no  campo  escrito R1  substitui o  nome  por Rcarga já que é o resistor de carga e depois tecla-se OK;

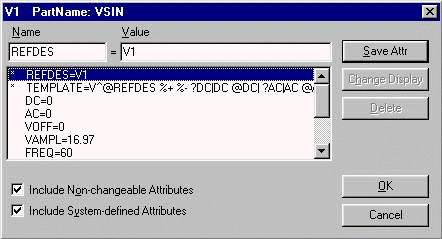

9)Agora  precisa  ser  posto  os valores  nas  fontes,   dando  duplo  click  na fonte V1 abre suas especificações, do mesmo modo que o resistor se seleciona as linhas pertinentes e modifica cada valor, no   caso  como  a  fonte  não tem componentes nem DC, AC e Voff se atribui Zero a eles, precisa-se  levar  em  consideração  que   a tensão na fonte é a temsão de pico (VAMP), como o transformador    fornece  Vrms  é  necessário  se    fazer  o  cálculo  VAMP=Vrms*1,41 ,  então VAMP=16,97 , a frequência que se escolhe é de  FFEQ=60 Hz,  feito isso  se tecla OK, age-se
do mesmo modo com a fonte V2 com a diferença de se colocar a tensão VAMP=--16,97;

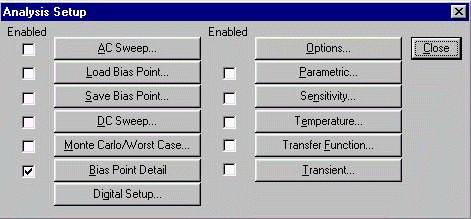

10)Antes de se fazer a simulação é necessário ajustar o Setup, então clica-se no menu em Analysis, aparecerá a janela Analysis Setup, aperta-se a tecla Transient;

11)Aberta a janela Transient modifica-se o campo Print Step para .1m, isso  indica   para  o programa para plotar o gráfico com o passo de .1m (zero ponto um milisegundo), pode ser testados valores maiores ou menores o que fara o tempo de processamento ser maior no caso de pra   menos  ou na  precisão  do  gráfico  se for pra mais. Modifica-se  o valor  de Final  Time  que  diz  até que valor se deve plotar o gráfico, como a freqüência  escolhida  é  de    60  Hz  encotra-se  o  período  que  é o inverso desse valor, no caso 16,66 ms, então para se ter três periodos no gráfico se escolhe um valor que seja três vezes maior, ou seja 50ms, feito isso tecla-se OK;
12)Na janela Analysis Setup se percebe que a analise Transiente esta habilitada, fecha-se a janela na tecla Close;
13)Pode-se dar um nome para cada nó onde se ache pertinente, para tanto basta dar duplo click
na bolinha do nó que interessa e o nomeia na janela Set Attribute Value, feito isso se tecla Ok, repete-se para outros nós;

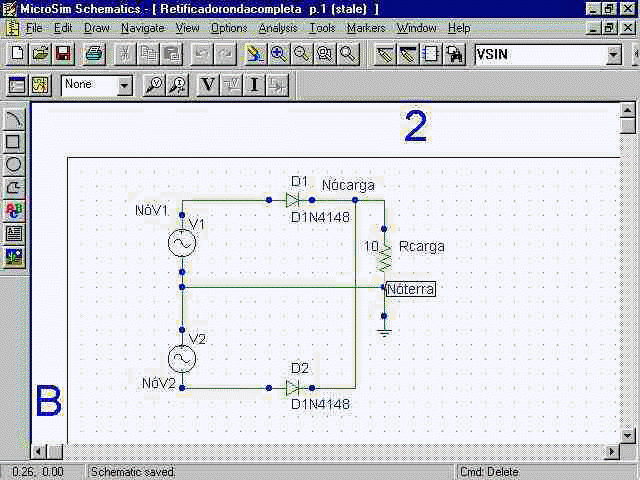

14)Para melhor visualização se arrasta os nomes de componentes e nós para onde melhor convir
de forma semelhante aos componentes, no final o resultado será semelhante a próxima figura;
