3 de  3 - Simulando o Circuito

15)Só resta salvar o trabalho, tecla File no menu, escolhe-se Save, como nome do esquema pode se optar por retificadorondacompleta,   tecla Ok, agora já se pode fazer a simulação;
16)No menu  vai em  Analysis, tecla  a  opção Simulate, isso rodará a simulação do Circuito e abrirá o programa Probe que é a parte pertinente a plotar gráficos, no menu tecla-se em Trace e escolhe-se a opção add;

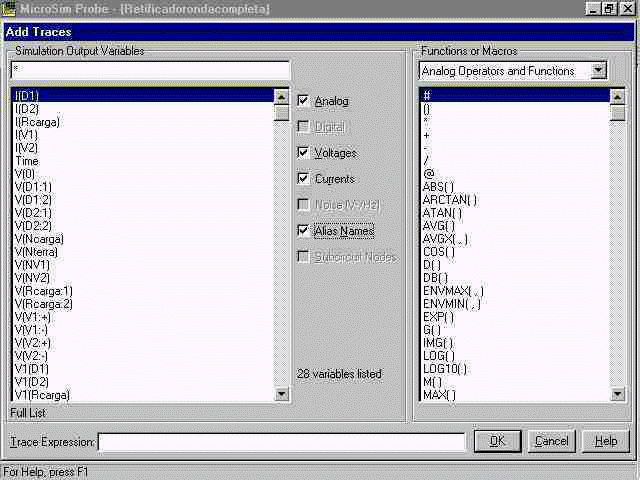

17)A janela Add Traces surgira  com todas as  opções de   tensão e corrente, como  anteriormente foram  nomeado  os nós e componentes  que interessavam  fica mais fácil  visualizar os  pontos   que interessam,  pode-se resumir as opções desabilitando ou tensão(Voltages) ou corrente(Currents), além  disso  se  desabilitar Alias Names  só  aparecerão  os  nós   e componentes   nomeados  no circuito, escolhido o  que interessa,   tecla-se  sobre  o valor, no caso valor de tensão no Nó de V1 "V(NV1)", este aparecerá no campo Trace Expression, tecla-se OK;

18)Será plotado  o gráfico  da tensão na fonte V1, note no canto inferior esquerdo  um símbolo da mesma cor do gráfico e ao lado o nome do ponto plotado, se for necessário ele pode ser removido dando  um  click  neste   nome   com  o  botão esquerdo do mouse, ele ficará vermelho, em seguida aperta-se a tecla del;

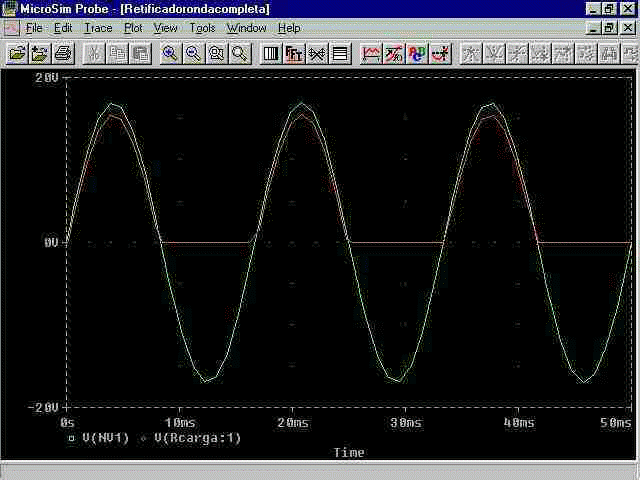

19)Para se poder comparar acrescenta a tensão na carga no gráfico "V(Rcarga:1)", este aparecerá plotado com outra cor e discriminado ao lado do outro no canto inferior;

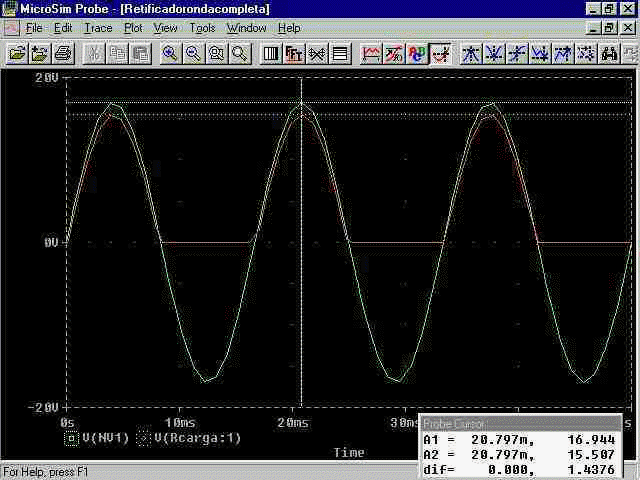

20)Pode-se ainda conseguir uma comparação entre as ondas, no menu vai em Tools, escolhe-se a opção  cursor e  depois  display,   aparecerá  um  pequeno  quadro chamado probe cursor e dois traços no eixo X e dois no eixo Y, estes podem ser movidos mantendo-se ou um ou outro botão do mouse pressionado, pode-se  modificar o sinal que os eixos "andam"  dando um  click com o botão do mouse do gráfico que interessa no nomes que estão  no canto inferior esquerdo, no probe cursor poderá se verificar os valores de pico de cada onda e sua diferença, para desabilitar os eixos vai na opção cursor e display novamente;

21)Outro recurso que vale a pena citar é que  as tensões podem se   subtraidas,  divididas, ou multiplicados entre sí ou por um valor numérico, então quando se vai na janela Add Trace no campo Trace Expression se coloca a expressão como convir e verifica-se o resultado.
22)Na janela do programa pode ser visualizado vários barras de tarefas com atalhos pras diversas funções feitas via menus, quanto mais eles forem explorados melhor se tornará o manuseio do programa.

Em tempo: Para a simulação do circuito é necessário a descrição do circuito num arquivo chamado netlist com a terminação *.cir, nas versões antigas pra PC ( XT) tinha que ser criado um arquivo como o mostrado abaixo, hoje já é possível além da criação manual a descrição do circuito através de um sistema gráfico como o usado no exemplo que se encarrega da criação do arquivo.

* retificador de onda completa
R_Rcarga Nócarga 0 10
V_V2 0 NóV2 DC 0 AC 0
+SIN 0 -16.97 60 0 0 0
V_V1 NóV1 0 DC 0 AC 0
+SIN 0 16.97 60 0 0 0
D_D2 NóV2 Nócarga D1N4148
D_D1 NóV1 Nócarga D1N4148
.TRAN .1m 50m
.PROBE
.END
