sPatchのコーナーにある”顔５”を使ってmap_type 0での画像の張り付け方を 紹介します。

最初に張り付ける画像を作ります。

まず、sPatchのコーナーから”顔５”をダウンロードして、 kao5.sptをsPatchで開きます。

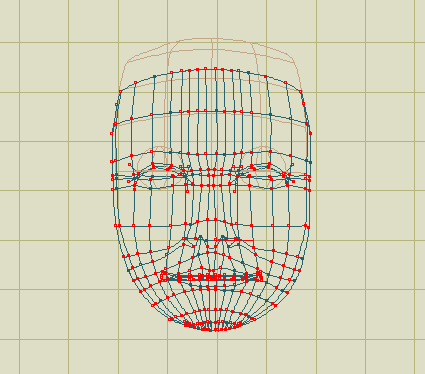

sPatchのメニュー＞View＞Gridsでグリッドを表示して、
メニュー＞View＞Grid Settings...でグリッドのサイズを１にする。

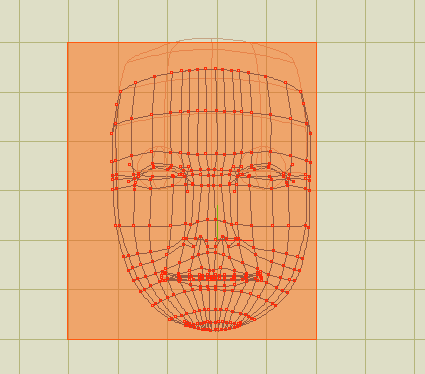

下の画像のオレンジの部分をPaint Shop Proなどのソフトでキャプチャーします。

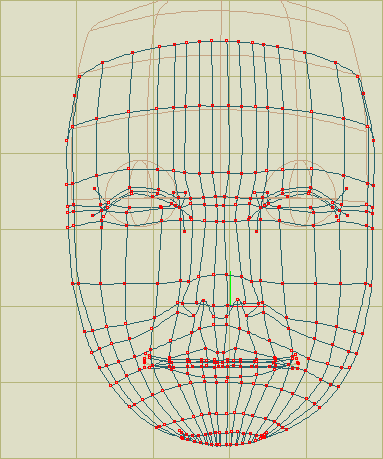

下のような画像ができるので、この画像をもとに張り付ける画像を 作ります。

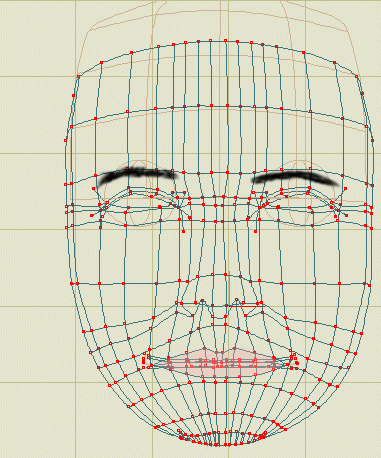

下の画像のように色を塗っていきます。


完成画像


次に画像を張り付けるためにPOV-Rayでテクスチャの設定をします。

POV-Rayに顔の部分をexportして、テクスチャの設定を次のようにします。

texture{pigment{image_map{gif "張り付ける画像の名前.gif" map_type 0}
translate -.5
scale<5,6,1>
translate<-.5,1,0>}
finish{自由に設定してください}
}

レンダリングします。
完成画像


なぜこうなるか

map_type 0の場合、初期状態ではxy平面の(x,y)座標が(0,0)から(1,1)の
四角の中に画像が張り付けられるので、
上の画像のオレンジの部分に張り付けられます。
しかし、今張り付けたいのは赤い部分だから
translate やscaleを使って張り付ける所を変えていきます。

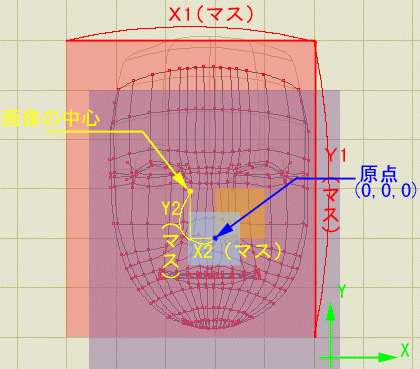

上の例の場合は、translate -.5で張り付ける画像の中心を
原点にもっていっています。（水色）
最初にグリッドの幅を１にしたので１マスがPOV-Rayでも１になるので
scale<5,6,1>で画像を拡大します。（紫）
今、画像の中心が原点にきているから、
translate<-.5,1,0>で画像を移動します。（赤）

グリッドの幅をPとすると、
translate -.5
scale＜X1,Y1,0＞*P
translate＜X2,Y2,0＞*P
になります。
