PROTEUS VSM 3
L.- Exercícios 2:
A.- Uso de um transformador.
TRANSFORMER = LIBRERÍA (DEVICE) - TRAN-2P2S
*DEFINE
GWIRE=1E3

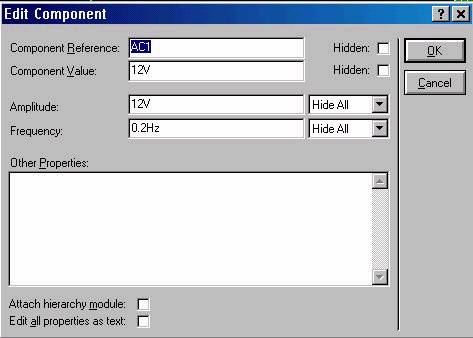

Configuração do ALTERNATOR
Configuração do TRAN-2P2S
B.- Diodo com uma fonte alternada.
Resistência = DEVICE (RES)
Diodo = DEVICE (DIODE)
B.- Retificador de Meia Onda.
Usar o ALTERNATOR com a seguinte configuração inicial.
Para poder observar a saída no osciloscopio trocar a Freqüência a 60Hz.

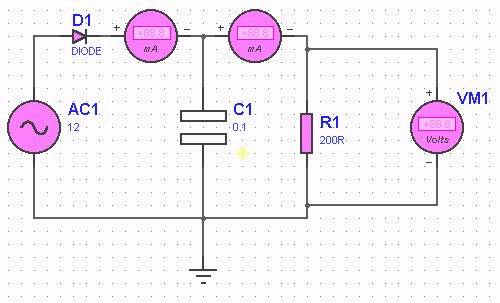

*** Adicionar amperímetros e capacitor.
CAPACITOR = ACTIVE (CAPACITOR)
Trocar as características dos amperímetros ao MA. E provar a resolução com as outras filas.
C.- Retificador de onda completa usando uma Ponte Retificadora.
PONTE RETIFICADORA = DEVICE (BRIDGE)
***Configuração ALTERNATOR.
d.- Uso de reles.
Rele = ACTIVE (RELAY)
E.- Uso de transístores.
***Ativação Direta.
*** Usando um divisor de tensão.
*** Com um Potenciometro.
*** Ativando um Rele.
*** Usando um capacitor e resistor para criar um retardo de tempo, assim como um botão como reset do circuito.
Botão = ACTIVE (BUTTON)
*** Provar o seguinte circuito e observar a mudança.
*** Circuito com retardo de aceso variável.
F.- Uso de operacionais.

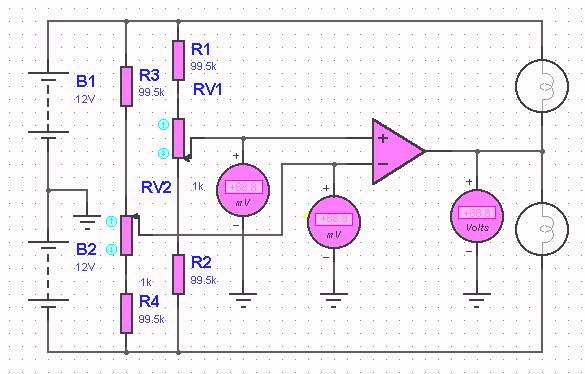

*** Circuito de controle de intensidade de cada lâmpada.
*** Exercícios com amplificadores operacionais.:

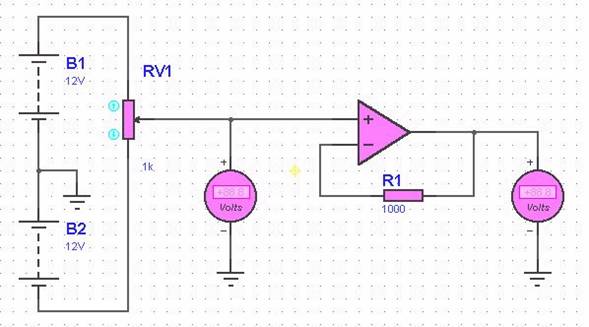

Circuito NÃO Inversor
Circuito Inversor

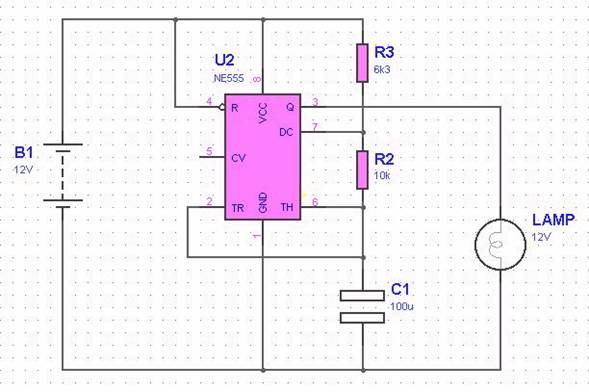

g.- Uso do Circuito Integrado 555
