PROTEUS VSM 2

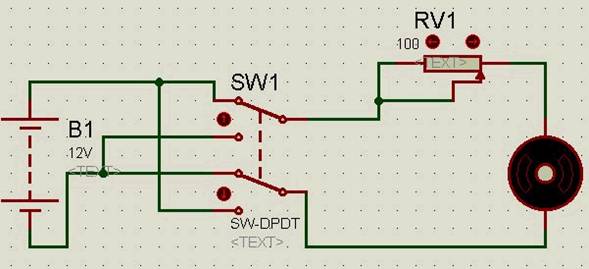

I.- Circuito Básico #7 - Controle de direção de um motor CD.



O motor se encontra na biblioteca ATIVE e terá que selecionar o que só tem o nome MOTOR.

Os interruptores também se encontram na biblioteca ATIVE e seu nome é SW-DPDT.






J.- Circuito Básico #8 - Uso de Fusíveis.



O fusível se encontra dentro da biblioteca ATIVE baixo o nome do FUSE.

·      Modificar este circuito lhe adicionando um amperímetro.

· Modificar o circuito do motor adicionando um amperímetro e um vóltmetro.

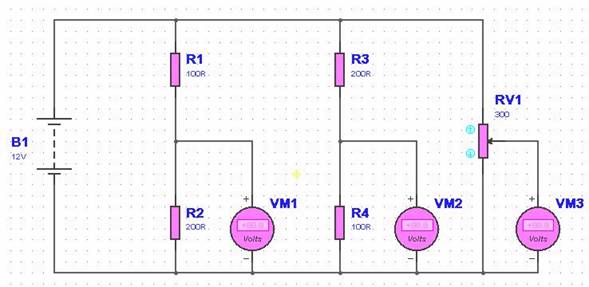

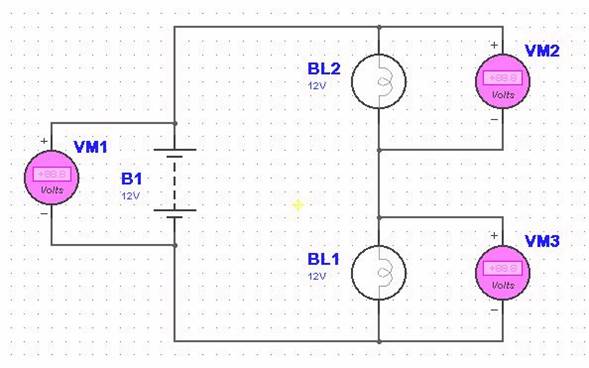

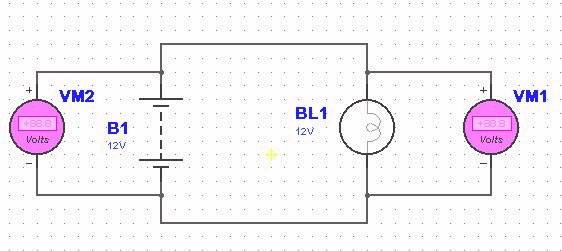

K.- Exercícios:

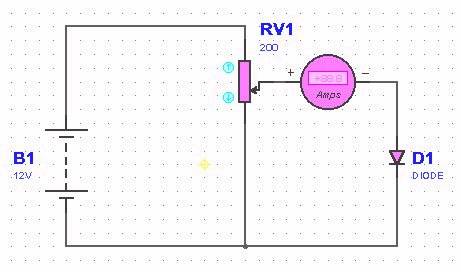

O Diodo se encontra na biblioteca DEVICE baixo o nome DIODE.







O capacitor se encontra na livraria ATIVE abaixo do nome CAPACITOR.
