La más importante de las señalizaciones entre
centrales ocurre en una red especial de líneas que están reservadas
exclusivamente para señalizar información. Esta red llamada canal común de señalización
entre oficinas centrales (common channel interoffice signaling system CCIS) usa
un grupo de señales conocidas como Sistema de Señalización No. 7 (Signaling
System No. 7) o SS7. SS7 fue propuesto por primera vez por la CCITT
(Consultative Committee on International Telegraphy and Telephony) en 1980 y
actualizado en 1984 y 1987. La implantación en los Estados Unidos terminó a
principios de los noventa; en Venezuela se esta poniendo en servicio por TELCEL
y CANTV. Muchos otros países han adoptado este estándar. Es un esquema de señalización
implementado "fuera de banda" y utilizado para el establecimiento de
llamadas, tarifación, enrutamiento e intercambio de información para redes de
telefonía pública, así como para la implementación de servicios de valor
agregado como los números 0800, 0900 y 0500 (en Venezuela), llamada en espera,
buzón de mensajes, etc.
SS7
usa líneas separadas a las de voz y datos para dar información a la central
sobre las llamadas en transito; la ventaja de usar un sistema de señalización
separado es que no se tienen que "unir o conmutar" las líneas hasta
que verdaderamente se establezca la llamada. Ya que el 40% de los intentos de
llamada resultan ser líneas ocupadas o sin respuesta, SS7 ahorra una enorme
cantidad de tiempo en las líneas actuales de voz. SS7 es optimado por el uso de
redes digitales de telecomunicaciones en conjunto con sistemas de conmutación
computarizados e inteligentes en las centrales. Permite por ejemplo el uso de
una base de datos de acceso como parte del proceso de realizar una llamada y
permite a las compañías de teléfono proveer cierto tipo de servicios
particularizados como son: llamado de vuelta automático e identificación del número
que llama por nombrar algunos. Implantar SS7 ha sido un proceso arduo para las
compañías telefónicas durante los últimos años, pero los beneficios para la
misma compañía y el usuario bien valen el esfuerzo.
Definición:
El
Sistema de Señalización 7 (SS/) es una arquitectura para manejo de señalización
fuera de banda contribuyendo a l establecimiento de llamadas, facturación,
enrutamiento, y la función de intercambio de la red conmutada de telefonía
publica (PSTN). Identificación de las funciones que se realizan para el sistema
de señalización de red y un protocolo para permitir su funcionamiento.
Arquitectura
de la Señalización de Red
¿Si
se va a señalizar continuamente diferentes trayectorias de voz y trafico de
datos el es capaz de soportarlos, entonces a qué debe parecer esa trayectoria ?
El diseño más simple sería asignar una de las trayectorias entre cada par
interconectado de conmutadores como enlaces de señalización. Conforme a la
capacidad, todo el tráfico que se señaliza entre los dos conmutadores podrá
atravesar este enlace. Este tipo de señalización es conocido como señalización
asociada, como se muestra en la figura 1
Figura
1: Señalización Asociada
La
señalización asociada trabaja mientras que los conmutadores solo requieren
tener señalización entre ellos y otros conmutadores que tengan
troncales. Si la configuración y administración de la llamada fueran el
único uso de SS7, la señalización asociada satisfaría esta necesidad de
forma simple y eficiente. De hecho, muchas de señalizaciones fuera de banda
fueron desplegadas en Europa y se utilizan hoy día de modo asociado.
En
Norte América la implementación de SS7, sin embargo se busca diseñar
una red de señalización que permita la disponibilidad de cualquier nodo para
intercambios de señalización con cualquier otro nodo compatible con SS7.
Claramente, la señalización asociada se convierte en almo mas complejo cuando
es utilizada para el intercambio de señalización entre nodos que no tienen una
conexión directa. De esta necesidad, nace en Norte América la Arquitectura
SS7.
Partes
que componen el SS7
1.
Parte de Transferencia de Mensaje (Message Transfer Part - MTP). Asegura
la transferencia fiable entre dos nodos en una red de señalización.
2.
Parte de Control de Conexión de Señalización (Signalling Connection
Control Part - SCCP). Es un complemento para el MTP proporcionándole características
adicionales para el enrutamiento.
3.
Parte de Usuario (User Part - UP).- Es la parte de transferencias de
mensajes que abarca funciones relacionadas a un tipo particular de usuario que
ha de especificarse en un mensaje de señalización.
4.
Parte de Aplicación de Capacidad de Transacción (Transaction Capability
Application Part - TCAP). Provee servicios y protocolos al nivel de aplicación
(modelo OSI).

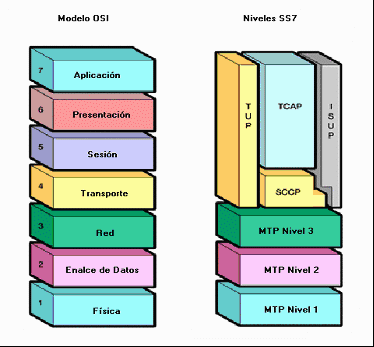

Figura 2:
Partes Funcionales del SS7 relacionadas con el Modelo OSI
Arquitectura
de Señalización Norte Americana
La
arquitectura de señalización Norte Americana define completamente una nueva y
separada red de señalización. La red se construye fuera del seguimiento de los
tres componentes esenciales, interconexión por enlaces de señalización:
Una
vez que esta desplegada, la disponibilidad de la red SS7 es critica para
el proceso de llamadas. A menos que SSPs pueda intercambiar señalización, no
se podrán terminar llamadas entre conmutadores. Por esta razón, se construye
una red SS7 usando una arquitectura altamente redundante. cada elemento
individual también debe resolver los requisitos exigidos para disponibilidad.
Finalmente en el protocolo se ha definido entro los elementos interconectados
para facilitar el enrutamiento del trafico y la señalización alrededor de
cualquier falla que pueda presentarse en la red de señalización.
Para
permitir arquitecturas de redes de señalización debe ser de fácil
manejo y entendimiento, un sistema estándar de símbolos fue adoptado para
representar las redes SS7. La figura 3 muestra la simbología utilizada para
representar estos tres elementos dominantes de cualquier red SS7.
Figura 3:
Elementos de Señalización de Red
STP
y SCPs se despliegan comúnmente en pares. Mientras que los elementos de
un par colindantes no se localizan, trabajan de forma redundante para realizar
la misma función lógica. Al dibujar diagramas complejos de red, estos pares se
pueden representar como un solo elemento para simplificar, según se muestra en
la figura 4:
Figura 4: Pares
STP y SCPs
Arquitectura
de Señalización Básica
La
figura #4 presenta un pequeño ejemplo de como los elementos básicos en una red
SS7 son desplegados para interconectar dos redes
Figura 4.
Ejemplo de Red
1.
STPs W y X desempeñan funciones idénticas, Ellos son redundantes.
Juntos hacen referencia como un solo par acoplado de STPs. Semejantes a ,
STPs Y y Z que forman el par acoplado.
2.
Cada SSP tiene dos enlaces (o juego de enlaces), de cada uno de los
pares acoplados STP. toda la señalización SS7 en el resto del mundo es
enviada fuera sobre estos enlaces. Porque los pares acoplados STPs son
redundantes, los mensajes se envían sobre cualquiera de los dos enlaces(
cualquiera del los dos STP) que los trataran de la misma manera.
3.
Los STPs de un para acoplado son juntados en un solo enlace (o
juego de enlaces).
4.
Dos pares acoplados de STPs son interconectados para cuatro enlaces (o
juego de enlaces). estos enlaces Estos acoplamientos se refieren como cuadrángulo.
5.
SCPs (sin embargo no siempre) es desplegado en pares. Como con STPs, los
SCPs son un par que comprenden para funcionar idénticamente. Los pares de SCPs
también se refieren como pares acoplados de SCPs. Observe que no son
ensamblados directamente por un par de enlaces.
6.
La arquitectura de señalización tal como esta proporcionan los
recorridos de la señal indirectos entre los elementos de la red, se refieren
como proporcionando señalización quazi-asociada.
Tipos
de Señalización SS7
Los
enlaces de señalación SS7 se caracterizan según el uso en la señalización
de la red. Virtualmente todos los enlaces son idénticos estos son las
trasmisiones de datos bidireccionales a 56 kbps o 64 kbps que soportan las
mismas capas más bajas del protocolo; cuál es diferente es su uso dentro de
una red de señalización. Los tipos de enlace definidos se muestran el la
figura 6:
Figura 6.
Tipos de Enlaces SS7
|
Enlace
A |
“A”
(acceso) enlace conectado a señalización de punto final (SCP o SSP) para
un STP. Solo mensajes originados o destinados para señalización de
punto final para transmitir por un enlace “A” |
|
Enlace
B |
“B”
(bridge) puente de enlace para conectar un STP con otro STP. Típico, a
cuadros de “B” enlaces interconectados por pares (o primarios) STPs
(Los STPs de una red para los STPs de otra red). La distinción entre
enlaces “B” y enlaces “D” es el mejor arbitraje, Por esta razón,
tales enlaces se pueden referir como enlaces “B/D” |
|
Enlace
C |
“C”
(croos) a través de enlaces STP conectados crean un performance idéntico
al par compañero. Un enlace “C” es usado solo cuando un STP no
toma otra ruta disponible para dos puntos de la señalización final
fallan. |
|
Enlace
D |
“D”
(diagonal) enlace diagonal, conectores secundarios (Local o Regional) Par
primario STP (pasarela de interconexión de redes) el par STP en un cuadro
de configuración de enlace. STP secundarios son los que hacen la conexión
con los cuadros de enlace “D”. La distinción entre enlaces “B” y
enlaces “D” es el mejor arbitraje, Por esta razón, tales enlaces se
pueden referir como enlaces “B/D” |
|
Enlace
E |
“E”
(extended) enlaces extendidos que conectan los SSP alternantes con los
STP. Los enlaces “E” proveen un camino alternativo con los SSPs
“inicio” de señalización los STP no alcanzan la vía de
los enlaces “A”. Los enlaces “E” usualmente no están provistos
del benéfico de marginar los altos grados de rehabilitación
justificada de la excesiva inclusión |
|
Enlace
F |
“F”
(fully associated) enlaces de total asociación conectados a dos señales
de punto final (SSPs y SCPs). Los enlaces “F” no son utilizados
usualmente en redes con STPs. En redes STPs, los enlaces “F” son
directamente conectados a los puntos de señalización |
Link
de Referencia:
http://www.webproforum.com/illuminet/
