Es
una variante de la Multiplexión por División en Frecuencia desarrollada para
canales de Fibra Óptica, es la tecnología que se ha desarrollado como una
respuesta natural a las redes de alto tráfico a escala mundial. El principio básico
de WDM es abrir el espectro de luz que viaja sobre la fibra en diferentes
colores o llamadas, cada una con capacidades de STM16. Actualmente se
desarrollan aplicaciones para ampliar cada vez mas él numero de capas, colores
o llamadas que vayan por una fibra. La única diferencia respecto a la FDM
eléctrica es que el sistema óptico utiliza una rejilla de difracción
totalmente pasiva y , por ello, totalmente confiable.
El
Concepto de WDM más simple implica transmitir dos canales en diferentes
ventanas de transmisión de la fibra óptica. Por ejemplo, un sistema de 1310 nm
puede ser mejorada en su capacidad añadiendo otro canal de 1500nm. La
diferencia de 240 nm es suficientemente grande que el sistema puede sr utilizado
para dos o tres canales.
Para
enlaces de fibra punto a punto, la capacidad y la velocidad de transmisión
pueden ser incrementadas utilizando WDM. En la figura #1 se muestra la
representación de un sistema WDM de alta capacidad, en donde existen varias señales
con diferentes longitudes de onda. Todas ellas son multicanalizadas,
transmitidas por un solo canal de fibra óptica y recuperada por el receptor.
Figura
#1: Enlace de fibra punto a punto multicanalizado en frecuencia
La
principal razón por la cual WDM es popular es que la energía en una
sola fibra óptica normalmente es de unos cuantos Gigaherzt de ancho porque en
la actualidad es
WDM
es igualmente una aplicación que seguramente permitirá que diferentes
protocolos, modos y aplicaciones convivan juntos, y que es un medio de
transporte transparente y con el podremos ver transporte de ATM, IP, SDH etc.
Figura
#2: WDM utiliza todo el ancho de banda de la fibra
WDM Aplicaciones
Figura
#3: WDM permite mezclar toda la clase de tráfico de datos en la misma fibra
Especificaciones WDM

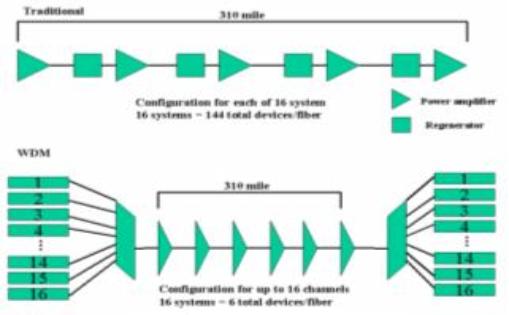

Por
poner un ejemplo, si queremos transmitir 16 canales a lo largo de 310 millas
utilizando métodos tradicionales, necesitaríamos 16 fibras y un total de 144
elementos de regeneración y amplificación de señal. En cambio, esto mismo
implementado mediante tecnología WDM, reduciría los dispositivos necesarios a
una sola fibra y seis elementos de amplificación, como se muestra en la figura
#4.
Figura
#4: Transportación en WDM
En
SDM, separe las guías de la onda (ejemplo: cables, fibra, los etc.) se utilizan
de modo que dos canales físicos no interfieran el uno con el otro. el ancho de
banda completo de ambos canales físicos se pueden utilizar simultáneamente. Un
ejemplo estándar de esto son los cableados múltiples usados en un autobús, en
cable multipar, teléfonos, etc. En este caso, no hay se requiere de de un mux
central, excepto para actuar como conmutador.

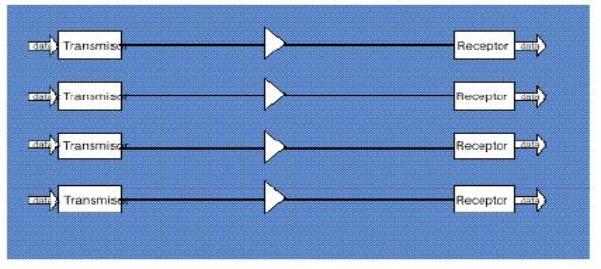

Figura
#5: Space Division Multiplexing
Si
se divide el conmutador de matriz en elementos pequeños y los interconectamos
podemos construir conmutadores de múltiples etapas con muchos menos puntos de
cruce. Éstos se llaman conmutadores por división en el espacio. En la
figura #6 se ilustran dos configuraciones.

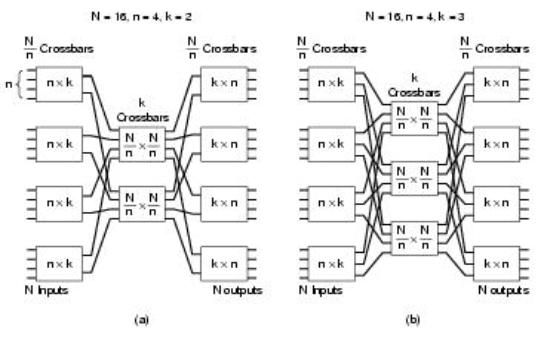

Figura
#6: Dos conmutadores por división en el espacio con diferentes parámetros
