GSM
GSM (Global System
for Mobile Communication) es el estándar de comunicaciones más
usado en el mundo. Presente en 179 países, comunica a más de 680
millones de personas suscritas a 509 operadores móviles.
Con GSM, los
usuarios disfrutan las ventajas que ofrece el sistema de
comunicaciones más seguro, brindando a la vez una privacidad
incomparable, además de la prevención de fraudes por clonación.
El sistema está
basado en el uso de una tarjeta SIM (Susbcriber Identity Module)
que almacena todos los datos del usuario, tales como: número
telefónico, planes y servicios contratados, claves de seguridad,
tráfico acumulado, números telefónicos personales, mensajes
recibidos en voz y texto, entre otros, garantizando así, máxima
comodidad y flexibilidad en las comunicaciones del usuario.
Antecedentes
Los primeros
trabajos con GSM los inició en 1982 un grupo dentro del Instituto
Europeo de Normas de Comunicaciones (ETSI, European
Telecommunications Standards Institute). Originalmente, este
organismo se llamaba Groupe Sociale Mobile, lo que dio pie al
acrónimo GSM.
El objetivo de este
proyecto era poner fin a la incompatibilidad de sistemas en el
área de las comunicaciones móviles y crear una estructura de
sistemas de comunicaciones a nivel europeo. GSM se diseño para
incluir una amplia variedad de servicios que incluyen
transmisiones de voz y servicios de manejo de mensajes entre
unidades móviles o cualquier otra unidad portátil.
Componentes de GSM
Los componentes
principales GSM son:
El centro de conmutación móvil ( MSC, Mobile Switching
Center), es el corazón de todo sistema GSM y se encarga de
establecer, gestionar y despejar conexiones, así como de enrutar
las llamadas a la célula correcta. El MSC proporciona la interfaz
con el sistema telefónico y presta servicios de determinación de
cargos y contabilidad.
La célula, cuyo tamaño es de aproximadamente 35 km.
La unidad móvil (MS, Mobile Station).
El controlador de estaciones base (BSC, Base Station
Controller). Es un elemento nuevo introducido por GSM. Se encarga
de las operaciones detransferencia de control de las llamadas y
también de controlar las señales depotencia entre las BTS y las
MS, con lo cual releva al centro de conmutación devarias tareas.
La estación de transmisión-recepción base (BTS, Base
Transceiver Station). Establece la
interfaz a la unidad móvil. Está bajo el control del BSC.
La HLR (Home Location Register) es una base de datos que
proporciona información sobre el usuario, su base de suscripción
de origen y los servicios suplementarios que se le proveen.
El VLR (Visitor Location Register) es también una base de
datos que contiene información sobre la situación de
encendido/apagado de las estaciones móviles y si se han activado
o desactivado cualesquiera de los servicios suplementarios.
El centro de validación (AC o AUC, Authentication Center)
que sirve para proteger a cada suscriptor contra un acceso no
autorizado o contra el uso de un número de suscripción por
personas no autorizadas; opera en relación estrecha con el HLR.
El registro de identidad del equipo (EIR, Equipment
Identity Register) que sirve para registrar el tipo de equipo que
existe en la estación móvil y también puede desempeñar funciones
de seguridad como bloqueo de llamadas que se ha determinado que
emanan de estaciones móviles robadas, así como evitar que ciertas
estaciones que no han sido aprobadas por el proveedor de la res
usen ésta.

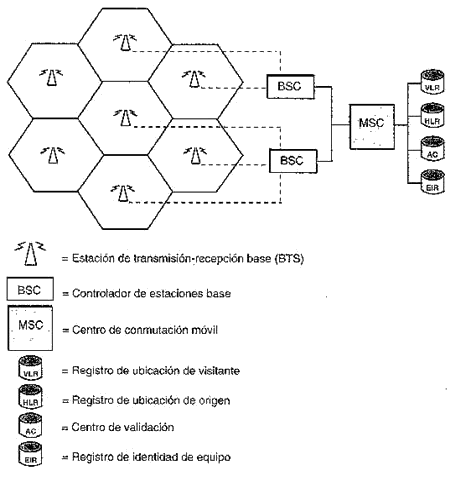

Figura
1. Esquema de componentes GSM.
Interfaces GSM
GSM se diseñó de
modo que permitiera la división en particiones funcionales.
Dichas particiones tienen sus fronteras en las diferentes
interfaces que la componen. Estas son las siguientes:
La interfaz A. Un lado de la interfaz se ocupa de las
operaciones de MSC, HLR y VLR, y el otro lado de ella se encarga
de las operaciones de BSC y de radio.
Una segunda interfaz llamada Abis, defines las operaciones
entre el BSC y la BTS; se basa en un enlace de transmisión PCM-30
de 2 Mbit/s y LAPD.
La interfaz de aplicación móvil, MAP (Mobile Application
Part) define las operaciones entre el MSC y la red telefónica,
así como el MSC, el HLR, el VLR y el EIR. MAP se implementa
encima de SS7.
La interfaz de radio Um, a la cual dedicamos un completo
apartado debido a su trascendental importancia.
|
