INVESTIGACIÓN EN INTERNET

TEMA: LMDS (Servicio de Distribución Local Multipunto)

Serie 1 de 7 Subtemas

SUBTEMA: Introducción a la  Tecnología  LMDS

Maestría en Gerencia de las Finanzas y de los Negocios

Asignatura Electiva: REDES Y TELECOMUNICACIONES

Universidad Yacambu

Mayo 2005

Autor: Yldegar Alvarez

DEFINICIÓN DE  LMDS

Figura 1

LMDS (Servicio de Distribución Local Multipunto) Es una tecnología de acceso radio de banda ancha con una distribución punto – multipunto, es un sistema de comunicación bidireccional de punto a multipunto que utiliza ondas radioeléctricas en  altas frecuencias, en torno a 28 ó 40 GHz1, en las que existen bandas de frecuencia de unos 2GHz con atenuación mínima (conocidas como “ventanas espectrales”) ante los agentes atmosféricos. Dado el ancho de banda disponible, el LMDS puede ser el soporte de una gran variedad de servicios simultáneos: televisión multicanal (difusión, vídeo en demanda), telefonía, datos o servicios interactivos multimedia (teleducación, telemedicina, acceso a Internet  banda ancha, etc.). La forma de instalación de este servicio normalmente se instala sobre  un edificio elevado, donde se ubica una antena que proporciona cobertura a unas cuantas cuadras,  de manera que tanto la comunicación de subida como de bajada se realiza vía radio. La antena que recibe y transmite la información, estará a su vez conectada, normalmente con fibra óptica al proveedor de servicio. Esta tecnología utiliza el aire como medio de transmisión de una señal telefónica que permite a los proveedores de servicio agilizar el proceso de conexión.

El acrónimo LMDS deriva de:

L (local), las microondas en el rango de frecuencias utilizado permiten operar en forma local, con alcances de no más de 7 Km.

 M (multipoint), indica que las señales - a diferencia de las microondas tradicionales - viajan desde un punto central hasta los puntos remotos por medio de un "broadcast". Siendo Punto a punto la transmisión desde los puntos remotos hacia el punto central.

D (distribution), porque es capaz de distribuir en forma simultanea distintos tipos de señales como ser, datos, voz, Internet, TV y/o vídeo.

S (service), debido a la naturaleza de la relación entre el proveedor y los usuarios, ya que los servicios ofrecidos por una red LMDS particular dependen del campo de negocios del proveedor. La red de distribución LMDS consiste en una red central que enlaza las estaciones bases, (encargadas de dar acceso inalámbrico a los distintos usuarios), con el centro de operaciones, encargado de la administración de la red. Puede pensarse en la red de distribución como una red de banda ancha de tecnología ATM que transporta la información desde y hacia las estaciones base. Siendo las estaciones base las encargadas de hacer llegar la información en forma inalámbrica hasta el usuario final.

ORIGEN DE LA TECNOLOGÍA LMDS

Los sistemas LMDS (Servicio de Distribución Local Multipunto) tienen su origen a finales de los 80 en los EEUU por el ingeniero Bernard Bossard, cuya carrera profesional se había desarrollado en el sector de la defensa, concretamente en temas de investigación relativos a misiles Patriot.  Bossard ideó el proyecto de distribuir señales de vídeo analógicas utilizando un esquema FM, en base a una estructura punto-multipunto y en una zona del espectro electromagnético nunca anteriormente utilizada en aplicaciones de comunicaciones terrestres: la banda Ka de 28 GHZ.

LMDS Se diseño originalmente para la transmisión de televisión multicanal en FM en la banda de 27.5- 29.5GHz. Posteriormente la FCC (Comisión Federal de Comunicaciones), encargada, entre otras materias, de la regulación del espectro en los EEUU, autorizó su uso para transmisiones bidireccionales multipunto en las bandas de 27.5-28.25GHz y 31-31.3GHz. Sin embargo, también ha ganado una posición prominente en el resto del mundo, principalmente como un sistema profesional de radiodifusión convergente de contenidos.

COMO FUNCIONA LA TECNOLOGÍA LMDS

La forma de operar se realiza mediante cuatro componentes:

• El primero de ellos es un módulo externo que se conforma por una antena y un amplificador de bajo nivel de ruido, el cual recibe y envía la señal digitalizada.
• En segundo lugar se encuentra una unidad interna cuya función es procesar los datos por medio de interfaces.
• El tercer componente, las radiobases, las cuales se instalan en lugares estratégicos desde donde el proveedor se encargará de brindar el servicio de comunicación y de darle el soporte necesario a las aplicaciones, estableciendo enlaces directos entre los distintos usuarios del mismo.
• El Cuarto componente, el círculo del sistema de gestión, que consta de una central de gestión y monitoreo que administra y controla la infraestructura.

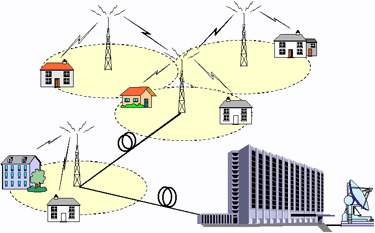

Figura 2. Conjunto de estaciones base interconectadas entre sí.

Fuente: Profesor Francisco Ramos

  ESTANDARIZACIÓN Y NORMALIZACIÓN DE LA TECNOLOGÍA LMDS

En  el año 2002 se publico el estandar para las redes LMDS y este llego a ser conocido como 802.16, desarrollado por el IEEE. El estándar IEEE 802.16 WirelessMAN (Air Interface for Fixed Broadband Wireless Access Systems) define los niveles físico y de acceso al medio, MAC para un acceso inalámbrico de banda ancha. 802.16 admite dos métodos de duplexión: en el dominio de la frecuencia y en el dominio del tiempo. En el primer caso se utilizan dos portadoras diferentes, una para el enlace ascendente y otra para el descendente, ambas de 28 MHz, mientras que en el segundo caso, ambos enlaces comparten una única portadora, con una anchura de canal igualmente de 28 MHz.

TIPOS DE REDES LMDS

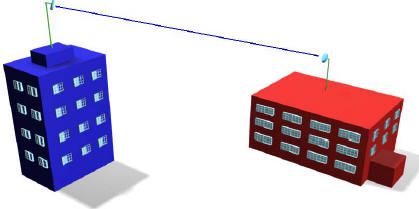

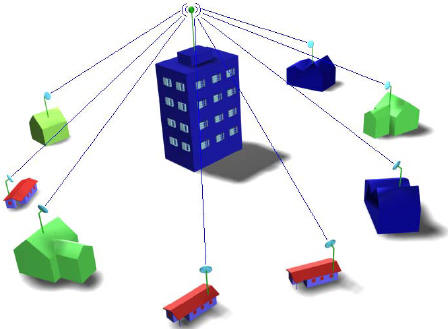

                              Figura 4 Red Punto a Punto                                                         Figura 5 Red Punto-Multipunto

                                                                                   Figura 6 Red en Malla

Fuente de las imágenes  4 - 6 NetRiders, Julio 2003

COMO PUEDE CONSIDERARSE LA TECNOLOGÍA LMDS DIGITAL O ANALÓGICA

La arquitectura de un sistema de microondas es similar a telefonía móvil celular. En este caso la cabecera es el centro de procesamiento, tratamiento y control de la señal. El transmisor de la cabecera envía la señal por enlaces punto a punto a otros transmisores, que la radiarán hasta los límites de su célula. Para evitar interferencias entre células adyacentes se utilizan métodos diversos, como polarización cruzada en frecuencia. En cuanto a los transmisores, éstos se sitúan en lugares altos, y las antenas del usuario preferiblemente en las azoteas. Aunque esto en las ciudades no siempre se consigue, de manera que se recurre a repetidores pasivos (espejos) o activos de muy baja potencia y bajo costo, para cubrir las zonas de sombra. En lo que respecta a servicios, los sistemas de radio de 28 GHz o LMDS disponen de 1 GHz de ancho de banda, con lo que tienen la capacidad de ofrecer, al igual que el cable: televisión multicanal, transmisión de datos a alta velocidad y comunicaciones interactivas en general. Por lo tanto, el radio de alcance de la señal digital es mayor que el de la señal analógica, en igualdad de condiciones. De manera que, al cubrir una zona mayor, el costo por hogar es un 30 por ciento menor. Además, existe la posibilidad de que el usuario, por medio de un modem, reciba televisión analógica y acceso a Internet u otro servicio de datos a alta velocidad. Esto implica un nuevo costo para el usuario, de manera que la ventaja de menor costo del set-top analógico desaparece. En términos generales, y en previsión de que los precios de los equipos digitales tanto del usuario como de la cabecera se reduzcan, es más recomendable un sistema LMDS digital que uno analógico.

CONCLUSIÓN

Como se puede observar, en varias partes del mundo se está apostando por la banda de 28 Ghz para LMDS. En Estados Unidos, tras una fuerte pugna entre los operadores de satélites y los partidarios del LMDS, se optó por una solución casi "salomónica": otorgar 1 Ghz al LMDS y el resto de la banda a los servicios por satélite. En cambio en Canadá, se ha decidido conceder 3 Ghz de ancho de banda (de 25, 35 a 28, 35 Ghz) a LMDS, dejando el resto de la banda a aplicaciones de satélite y otros usos. Y por ultimo Venezuela concedió licencias de operación vía subasta en el año 2001,  la venta de LMDS, siendo la primera empresa en comprar Génesis en sociedad con el antiguo Banco Unión.  Si bien las velocidades de transferencia son buenas hay muchas interrupciones del servicio es el pensar de algunos usuarios. Eso si, en general y para los estándares del país, es bueno pero podrían mejorar sus tiempos de respuesta.

*Las siglas LMDS se corresponden en su acepción más habitual con “Local Multipoint Distribution System”
