O transmissor apresentado aqui é bem simples de ser montado mas sua qualidade é muito boa, seu alcance fica em torno de 50 m. Já fiz essa montagem e posso dizer que fiquei surpreso com o resultado, a recepção é ótima para um circuito tão pequeno.

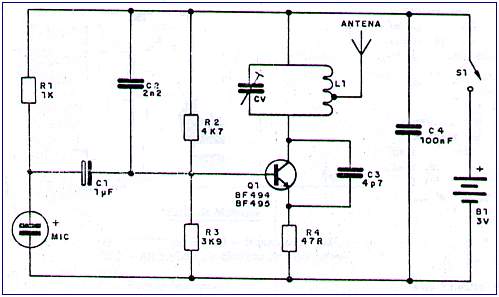

Esquema:
Como pode ser observado o transmissor tem poucos componentes e nenhuma parte crítica de ser montada ou ajustada, o desenho da placa e a colocação dos componentes é mostrado na figura, a placa de circuito impresso tem 3,5 X 4 cm. O microfone é de eletreto, a antena um fio rígido que pode variar entre 5 a 15 cm.
|
 |
Montagem:
Confeccionado o circuito impresso só é necessário soldar os componentes como mostra a figura, o microfone de eletreto é polarizado, reconhece seu pólo negativo pelo terminal que tem uma pequena junção com a carcaça do componente,o positivo do capacitor C1 é soldado no mesmo ponto do terminal positivo do microfone, a alimentação do transmissor é de 3 V feita por duas pilhas pequenas, o capacitor variável é um pequeno trimer de porcelana, deve se ter o cuidado da armadura externa ficar conectado ao lado da parte que é conectado em S1, este componente já é obsoleto e difícil de ser encontrado, pode ser encontrado em sucatas em alguns lugares, nada impede de ser usado um capacitor variável de plástico, só é necessário fazer os devidos furos pra sua conecção na placa. A bobina L1 é feito dando 4 voltas num lapís com fio rígido comum ou esmaltado grosso(18 a 22) e soldando um fio na segunda espira.
Ajuste:
Coloque o rádio Fm numa frequência livre com o volume pela metade, com uma ferramenta não magnética ajuste o Capacitor variável até captar o sinal, as vezes se tem um apito causado pela microfonia, afaste-se falando no microfone e retocando a sintonia, perceba que pode se ter mais de um sinal, deve-se procurar o mais forte. Se ouver dificuldade no ajuste retire a bobina e a enrole novamente com uma espira a mais ou a menos, pode ser experimentado afastar ou aproximar mais as espiras antes de retira-la.
Lista de componentes:
Q1 - BF494
ou BF495 - transistor de RF
MIC - Microfone de eletreto de
dois terminais;
R1 - 1k x 1/8 W -
resistor(marrom, preto, vermelho)
R2 - 4,7k x 1/8 W -
resistor(amarelo, violeta, vermelho)
R3 - 3,9k x 1/8 W -
resistor(laranja, branco, vermelho)
R4 - 47 ohms x 1/8 W
- resistor(amarelo, violeta, preto)
C1 - 1 uF x 6v ou
mais - capacitor eletrolítico
C2 - 2,2n(222)
- capacitor cerâmico
C3 - 3,9 pF ou 4,7pF
- capacitor cerâmico ( disco ou plate)
C4 - 100nF ( 104)
- Capacitor cerâmico
